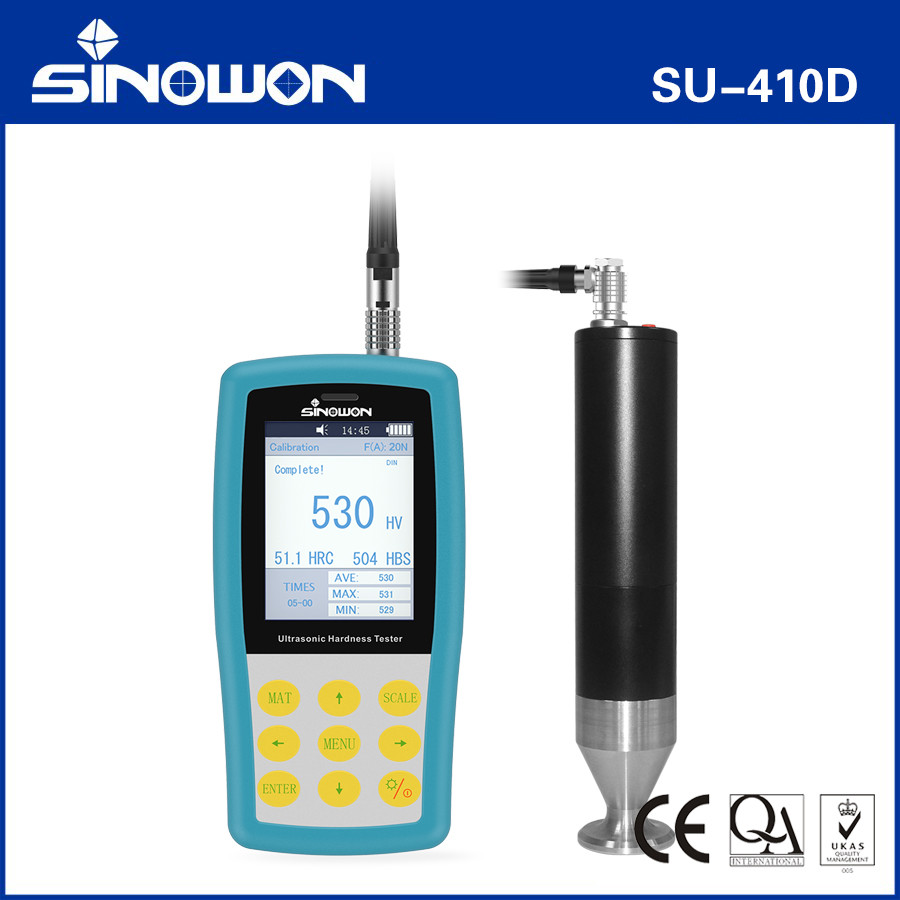

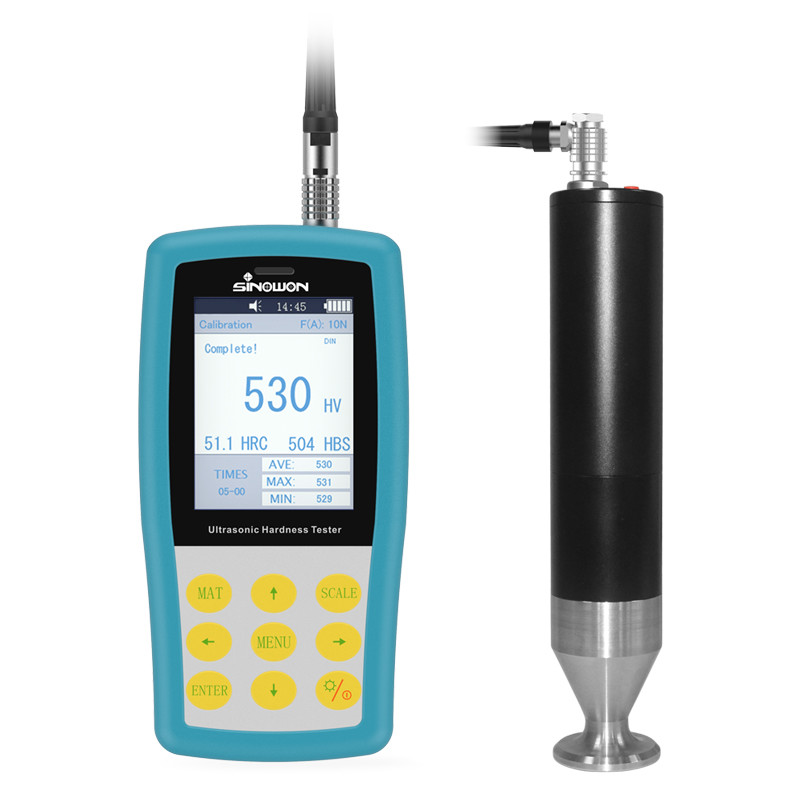

جهاز اختبار صلابة ديناسوني العالمي المحمول SU-410D
مقدمة مختصرة:
● جهاز اختبار الصلابة بالموجات فوق الصوتية SU-410D هو مقياس صلابة محمول عالمي مع طريقة اختبار مزدوجة. يطبق طريقة مزدوجة حول معاوقة التلامس بالموجات فوق الصوتية: UCI والارتداد الديناميكي: Leeb لإجراء اختبار الصلابة في جهاز واحد، فهو يحل المعضلة التي لا يمكن لطريقة Leeb اختبار صلابة الطلاء والطلاء (في UCI)، ولا يمكن لطريقة UCI اختبار مادة البلورة الخشنة في صناعة الصب (في Leeb).SU-
● لا يمكن لـ 410D العمل فقط مع مجسات UCI الآلية واليدوية، ولكن يمكنه أيضًا العمل مع مسبار تأثير Leeb، فهو عالمي لاختبار صلابة المواد ذات الهيكل البلوري الدقيق أو الهيكل البلوري الخشن في صناعة المعادن.
● نظام مسبار UCI الخاص بـ SU-410D مثالي لقياس اختبار الصلابة حول الطلاء والطلاء، والذي يمكنه قياس صلابة الكروم والطلاء النحاسي والطبقة الكربنة وطبقة النيتريد بفعالية.
● نظام مسبار Leeb الديناميكي SU-410D مناسب لقياس صلابة المواد الخشنة، مثل الصب والتزوير.
● SU-410D هو مقياس صلابة NDT نظرًا لأن انطباع التلامس صغير جدًا بحيث لا يمكن ملاحظته، فهو أحد الحلول الممتازة لاختبار صلابة المنتجات النهائية، مثل القالب والعتاد والعمود والقضيب والبرغي والقضبان وما إلى ذلك.
● يتوافق SU-410D مع المعيار ASTM A1038-2005، والمعيار DIN DIN50159-1-2008 والمعيار الوطني الصيني GB/T 34205-2017، GB/T 17394.
Sالمواصفات:
| السلعة | جهاز اختبار الصلابة بالموجات فوق الصوتية المحمول الآلي |
| الموديل | SU-410D |
| رمز# | #882-151D |
| مسبار الموجات فوق الصوتية | مسبار آلي 20N:MP-2000 |
| أجهزة التأثير | اختياري D, DC, DL, D+15, C, G |
| مقياس الصلابة | HL, HV, HB, HRC, HRB, HRA, HS, إلخ. |
| نطاق القياس | HV:50～1599; HRC:20～68; HB:76～650；HRB:41～105; HLD:170～960； |
| دقة القياس | HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HL: ±8HL |
| الدقة | 0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| عرض النتيجة | قيمة القياس، الحد الأقصى، الحد الأدنى، المتوسط، الوضع الفردي، وضع الدُفعات، إلخ. |
| تخزين البيانات | 1000 نتيجة اختبار للمجموعة و 20 مجموعة من بيانات المعايرة |
| نقل البيانات | Bluetooth |
| فترة العمل المستمر | 6 ساعات (إيقاف تشغيل الإضاءة الخلفية) |
| بيئة التشغيل | درجة الحرارة: -10℃~50℃; الرطوبة: 30%~80% |
| جهد التشغيل | 4.2 فولت |
| وضع الشحن | USB |
| الأبعاد | الوحدة الرئيسية: 160 × 80 × 30 مم؛ مسبار آلي: φ41 × 212 مم |
| الوزن | 1.2 كجم |
مسبار الموجات فوق الصوتية اليدوي لاختبار الصلابة
الميزات:
مواصفات المسبار اليدوي:
| نوع المسبار | HP-1K | HP-2K | HP-5K | HP-10K |
| رمز# | 882-311 | 882-321 | 882-331 | 882-341 |
| ملاحظة | اختياري | قياسي | اختياري | اختياري |
| قوة التحميل | 10N | 20N | 50N | 98N |
| القطر | 21 مم | 21 مم | 21 مم | 21 مم |
| الطول | 154 مم | 154 مم | 154 مم | 154 مم |
| قطر القضيب المتذبذب | 2.4 مم | 2.4 مم | 3 مم | 3 مم |
| خشونة سطح القياس | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| الحد الأدنى لوزن مادة الاختبار | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم |
| الحد الأدنى لسمك مادة الاختبار | 2 مم | 2 مم | 2 مم | 2 مم |

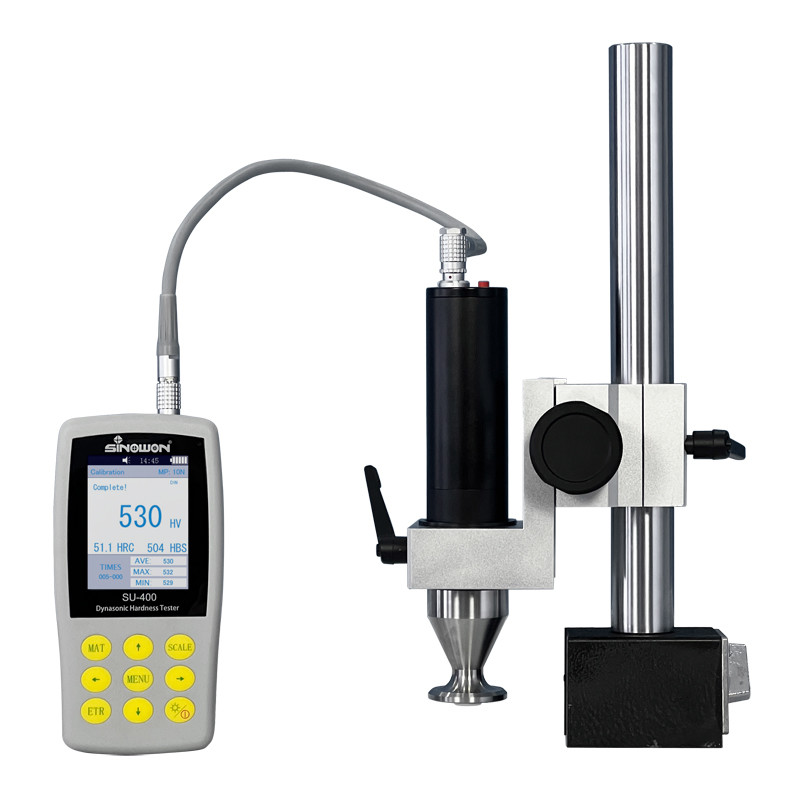

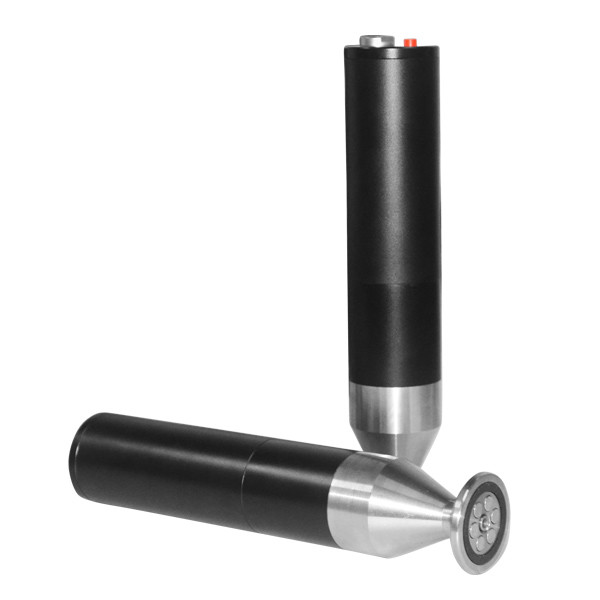

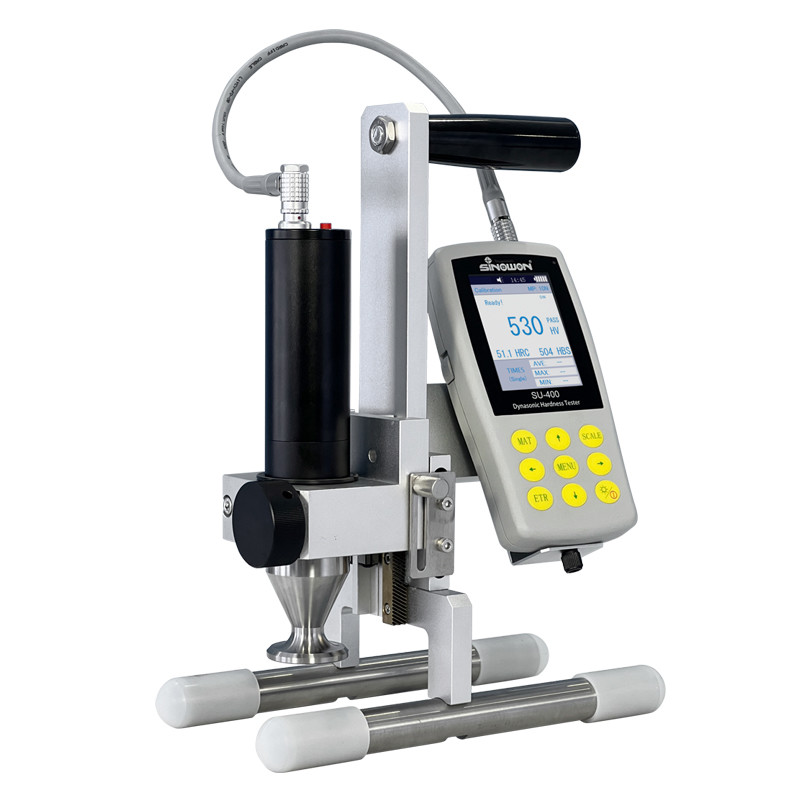

مسبار الموجات فوق الصوتية الآلي لاختبار الصلابة:
الميزات:
مواصفات المسبار الآلي:
| نوع المسبار | MP-300 | MP-500 | MP-800 | MP-1000 | MP-2000 |
| رمز# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
| ملاحظة | اختياري | اختياري | اختياري | اختياري | اختياري |
| قوة التحميل | 3N | 5N | 8N | 10N | 20N |
| القطر | 46 مم | 46 مم | 46 مم | 46 مم | 46 مم |
| الطول | 200 مم | 200 مم | 200 مم | 200 مم | 200 مم |
| قطر القضيب المتذبذب | 3.7 مم | 3.7 مم | 3.7 مم | 3.7 مم | 3.7 مم |
| الحد الأدنى لوزن مادة الاختبار | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم | 0.3 كجم |
| الحد الأدنى لسمك مادة الاختبار | 2 مم | 2 مم | 2 مم | 2 مم | 2 مم |
تطبيق جهاز اختبار الصلابة الديناسوني العالمي المحمول:
