آلة قياس الرؤية التلقائية ذات الدقة العالية
(أوتوفيسيون26162)السلسلة
مقدمة المنتج

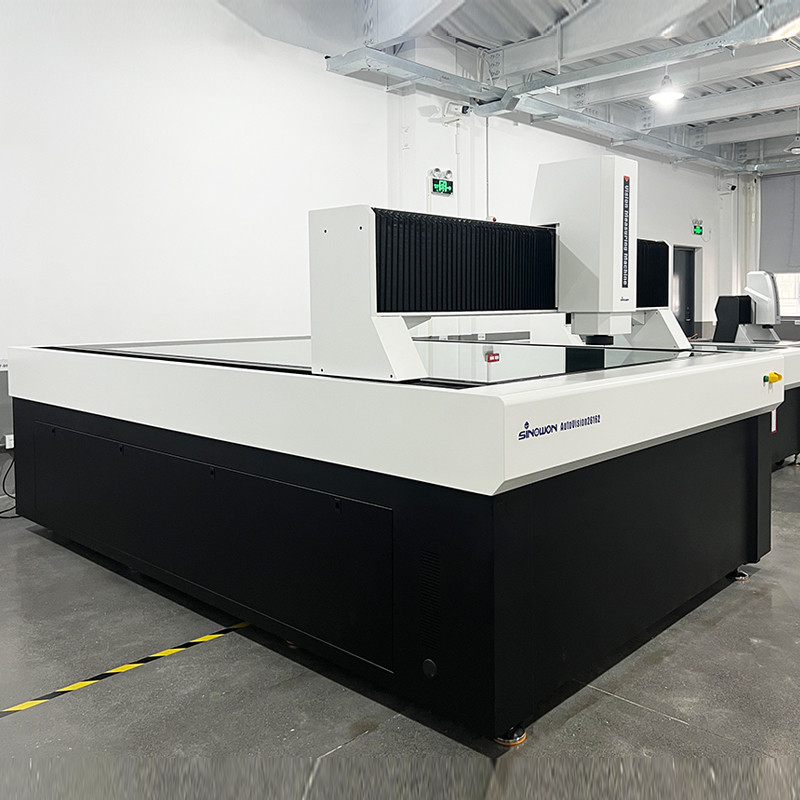

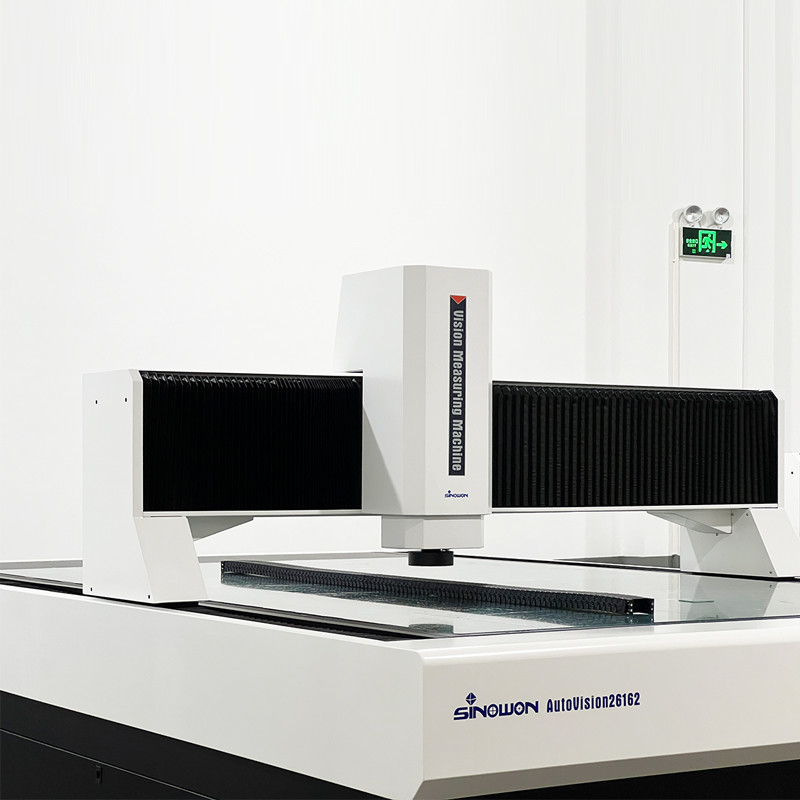

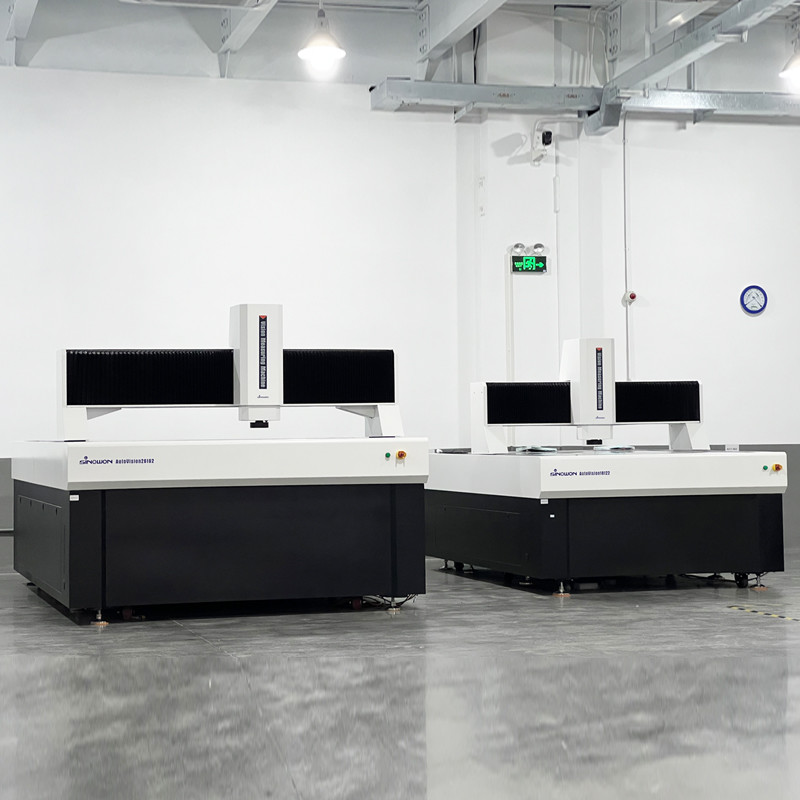

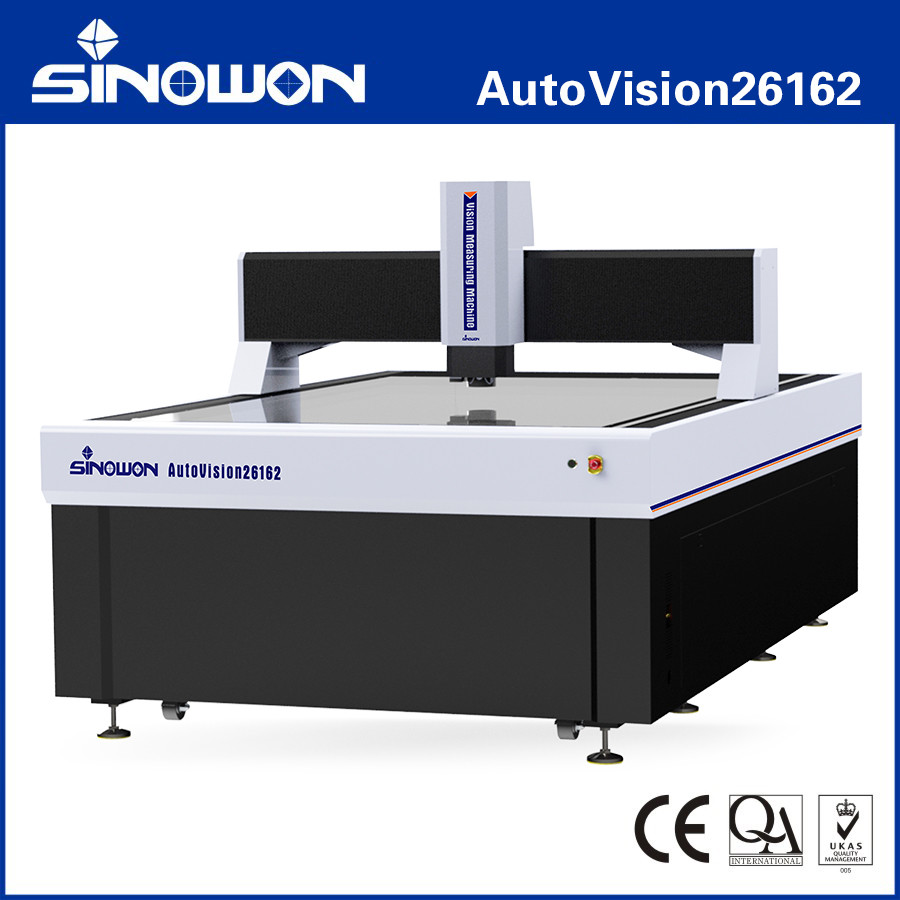

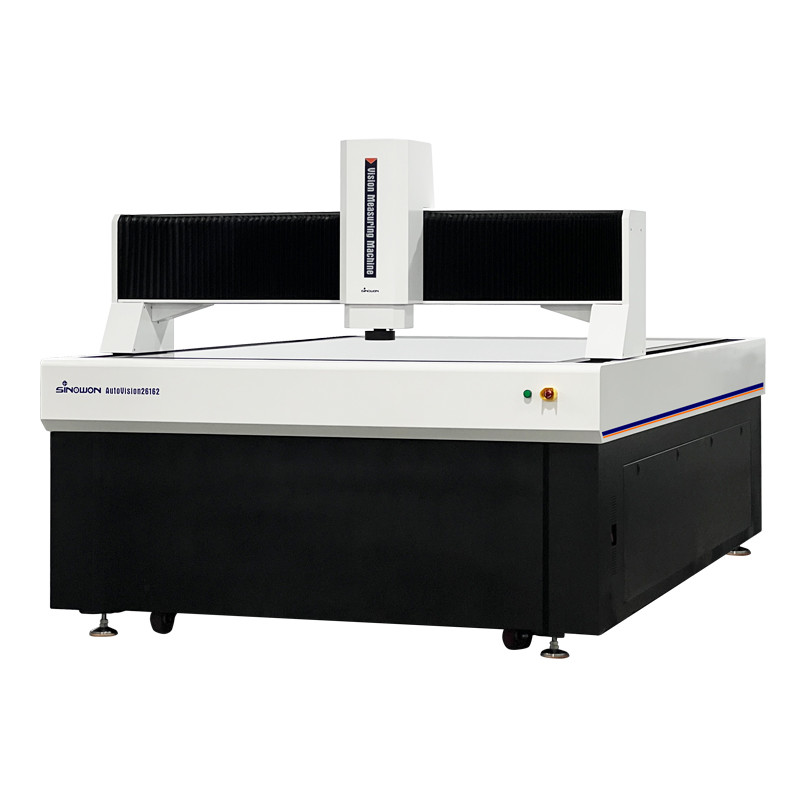

أوتوفيسون هو جهاز قياس رؤية تلقائي للجسر المتحرك عالي الدقة مصمم للقياسات عالية الدقة والقياسات على نطاق واسع. باستخدام هيكل الجسر المتحرك،قياس قطعة العمل ثابتة، ضمان قياس الدقة والاستقرار، ومناسبة لصناعة الإلكترونيات والأجهزة الطبية والأدوات، وقياس LCD والفضاء وغيرها من الصناعات.
خصائص المنتجج:
المواصفات:
| السلع | عالية الدقة السفر الكبير جدا الآلة الرؤية التلقائية سلسلة الرؤية التلقائية | ||
| النموذج | (أوتوفيسيون26162) | ||
| مسار المحور X/Y (ملم) | 2600*1600 | ||
| ز محور السفر (ملم) | 200 | ||
| المقياس الخطي لـ X/Y/ZAxis (um) | مفتوحة شريط حاكم، والقرار: 0.1um | ||
| دليل خطي | محور إكس | 260N.m محرك الرافعة المغناطيسية الدفع مع INA ألمانيا دليل خطي مزدوج | |
| محور Y | 1100N.m محرك الرافعة المغناطيسية مزدوجة الدفع مع INA ألمانيا دليل خطي رباعي وترميز شبكة مزدوجة | ||
| محور Z | Panasonic 400W AC Servo Motor مع الفرامل و INA ألمانيا دليل خطي مزدوج | ||
| وضع العمل | جهاز التحكم بالعصا، تشغيل الماوس، برنامج الكشف التلقائي | ||
| الدقة* (م) | محور XY:≤4.0+L/200 | ||
| محور Z:≤5.0+L/200 | |||
| قابلية التكرار (um) | 2م | ||
| نظام الإضاءة | المخطط | إضاءة الخط الموازي LED | |
| السطح | 0~255 الإضاءة السطحية LED بدون خطوة قابلة للتعديل بخمس حلقات ثمانية أجزاء | ||
| نظام الفيديو** | كاميرا رقمية ملونة عالية الوضوح | ||
| 8.3X عدسة تكبير ذات محرك؛ تكبير بصري: 0.6X ~ 5.0X ؛ تكبير فيديو: 20X ~ 170X (21 ′′ شاشة) | |||
| برمجيات القياس | iقياس | ||
| نظام التشغيل | دعم نظام التشغيل WIN10/11-32/64 بت | ||
| اللغة | الإنجليزية، الصينية المبسطة، الصينية التقليدية، يمكن إضافة لغات أخرى | ||
| بيئة العمل | درجة الحرارة 20 °C ± 2 °C ، تغير درجة الحرارة < 1 °C / Hr ؛ الرطوبة 30٪ ~ 80٪ RH ؛ اهتزاز < 0.02g ، ≤ 15Hz | ||
| إمدادات الطاقة | AC220V/50Hz؛ 110V/60Hz | ||
| البعد (WxDxH) (ملم) | 3572*2170*1926 | ||
| الوزن الصافي (كجم) | 6500 | ||
ملاحظة:
L هو الطول المقاس ((ملم) ، والدقة الميكانيكية من محور Z ودقة التركيز ترتبط ارتباطا كبيرا مع سطح قطعة العمل.
التكبير هو قيمة تقريبية، ويرتبط ببعد الشاشة و الدقة.
مجال الرؤية ((ملم) = (شمالي*أفقي*عمودي)
وصف نموذج تكوين المنتج ((المثال مع AutoVision 26162):
| فئة المنتجات | 2.5D | ثلاثية الأبعاد | 2.5D | ثلاثية الأبعاد |
| السلع |
2الرؤية التلقائية 5D آلة قياس |
آلة قياس الاتصال والرؤية الثلاثية الأبعاد | 2.5D آلة قياس ليزر أوتوماتيكية للفحص والرؤية |
3D التلقائي متعدد الحواس آلة قياس |
| النموذج | أوتوفيسيون 26162A | أوتوفيسيون 26162B | (أوتوفيسيون26162 سي) | (أوتوفيسيون26162 دي) |
| النوع | أ | ب | ج | د |
| الأهمية | جهاز استشعار العدسة الضوئية | جهاز استشعار العدسة الكبيرة و جهاز استشعار المسبار | مستشعر العدسة الكبيرة و مستشعر الليزر | جهاز استشعار العدسة الكبيرة، جهاز استشعار المسبار والجهاز الاستشعار بالليزر |
| مسبار الاتصال | بدون | أجهزة MCP-Kit1 | بدون | أجهزة MCP-Kit1 |
| وحدة الليزر | بدون | بدون | (أومرون ليزر) | (أومرون ليزر) |
| إصدار البرنامج | القياس41 | القياس42 | القياس50 | القياس51 |
طرازات ومواصفات آلة قياس الرؤية التلقائية للجسر المتحرك:
| النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# |
| أوتوفيسيون 432A |
523-180هـ |
(أوتوفيسيون 542A) | 523-180J | أوتوفيسيون 652A | 523-180K | أوتوفيسيون862A | 523-180L |
| أوتوفيسيون 432B | 523-280H | (أوتوفيسيون 542 بي) | 523-280J | أوتوفيسيون 652B | 523-280K | (أوتوفيسيون862 بي) | 523-280L |
| (أوتوفيسيون 432 سي) | 523-380H | (أوتوفيسيون 542 سي) | 523-380J | (أوتوفيسيون 652 سي) | 523-380K | (أوتوفيسيون 862 سي) | 523-380L |
| (أوتوفيسيون 432 دي) | 523-480H | (أوتوفيسيون 542 دي) | 523-480J | (أوتوفيسيون 652 دي) | 523-480K | (أوتوفيسيون862 دي) | 523-480L |
| النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# |
| أوتوفيسيون1082A | 523-180M | أوتوفيسيون12102A | 523-180N | (أوتوفيسيون15122A) | 523-180P | (أوتوفيسيون18122A) | 523-180Q |
| أوتوفيسيون1082B | 523-280M | أوتوفيسيون12102B | 523-280N | (أوتوفيسيون 15122B) | 523-280P | أوتوفيسيون18122B | 523-280Q |
| (أوتوفيسيون1082 سي) | 523-380M | (أوتوفيسيون12102 سي) | 523-380N | (أوتوفيسيون 15122 سي) | 523-380P | (أوتوفيسيون 18122 سي) | 523-380Q |
| (أوتوفيسيون1082 دي) | 523-480M | أوتوفيسيون12102D | 523-480N | (أوتوفيسيون15122 دي) | 523-480P | أوتوفيسيون18122D | 523-480Q |
| النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# |
| أوتوفيسيون 26162A | 523-180R | سينوفيسيون 342A | 528-180هـ | سينوفيسيون 452A | 528-180J | سينوفيسيون562A | 528-180K |
| أوتوفيسيون 26162B | 523-280R | سينوفيسيون342B | 528-280H | سينوفيسيون452B | 528-280J | سينوفيسيون 562B | 528-280K |
| (أوتوفيسيون26162 سي) | 523-380R | سينوفيسيون 342 سي | 528-380H | سينوفيسيون 452 سي | 528-380J | سينوفيزيون 562 سي | 528-380K |
| (أوتوفيسيون26162 دي) | 523-480R | سينوفيسيون 342 دي | 528-480H | سينوفيسيون 452 دي | 528-480J | سينوفيسيون562 دي | 528-480K |
الجسر المتحرك الآلي للرؤية آلة قياس قياس الفضاء دليل الجدول:
| السفر | النموذج | الدقة | X محور السفر في ملم | محور Y السفر mm | محور Z المسافة القياسية في الملم | المحور Z أقصى السفر حسب الطلب | |
| E1x,y | E1z | ||||||
| 300×400×200 | سينوفيسيون342 | 1.2+L/200 | 3.0+L/200 | 400 | 300 | 200 | 400 |
| 400×500×200 | سينوفيسيون452 | 500 | 400 | 200 | 400 | ||
| 500×600×200 | سينوفيسيون562 | 600 | 500 | 200 | 400 | ||
| 400×300×200 | أوتوفيسيون 432 | 1.8+L/200 | 4.0+L/200 | 300 | 400 | 200 | 400 |
| 500×400×200 | أوتوفيسيون 542 | 400 | 500 | 200 | 400 | ||
| 600×500×200 | أوتوفيسيون652 | 500 | 600 | 200 | 400 | ||
| 800×600×200 | (أوتوفيسيون862) | 600 | 800 | 200 | 400 | ||
| 1000×800×200 | أوتوفيسيون1082 | 2.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200×1000×200 | أوتوفيسيون12102 | 2.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500×1200×200 | (أوتوفيسيون15122) | 3.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800X1200X200 | أوتوفيسيون18122 | 3.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000X1500X200 | أوتوفيسيون20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600X1600X200 | (أوتوفيسيون26162) | 1600 | 2600 | 200 | 200 | ||
