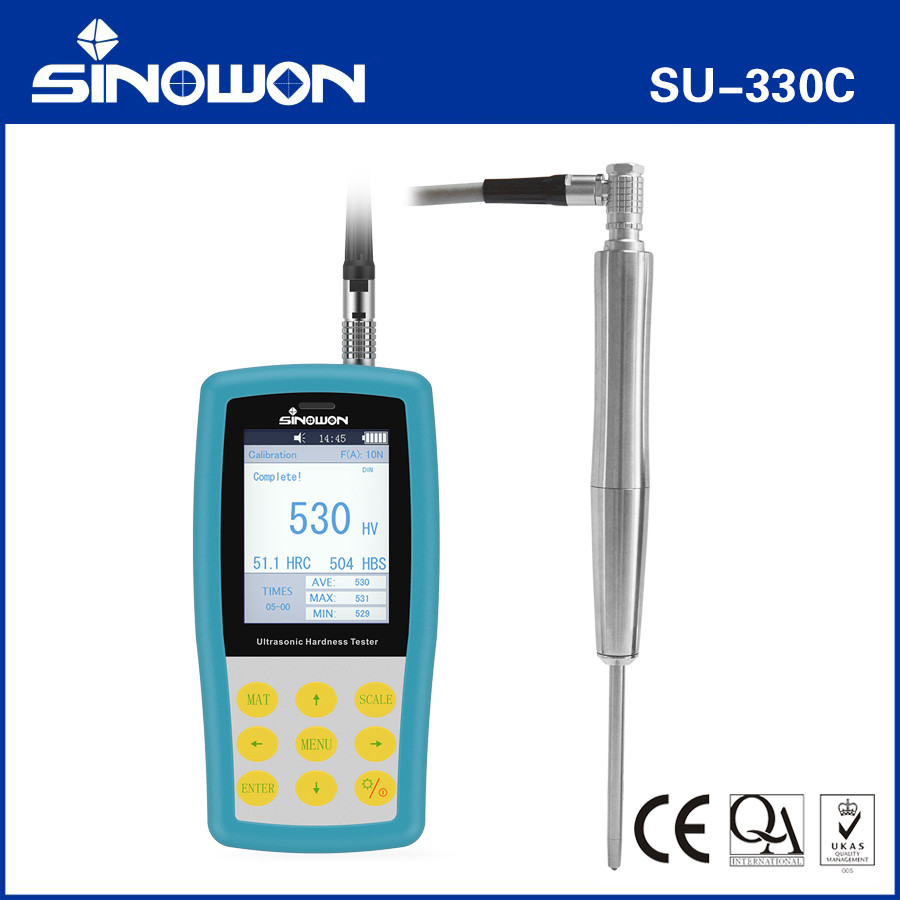

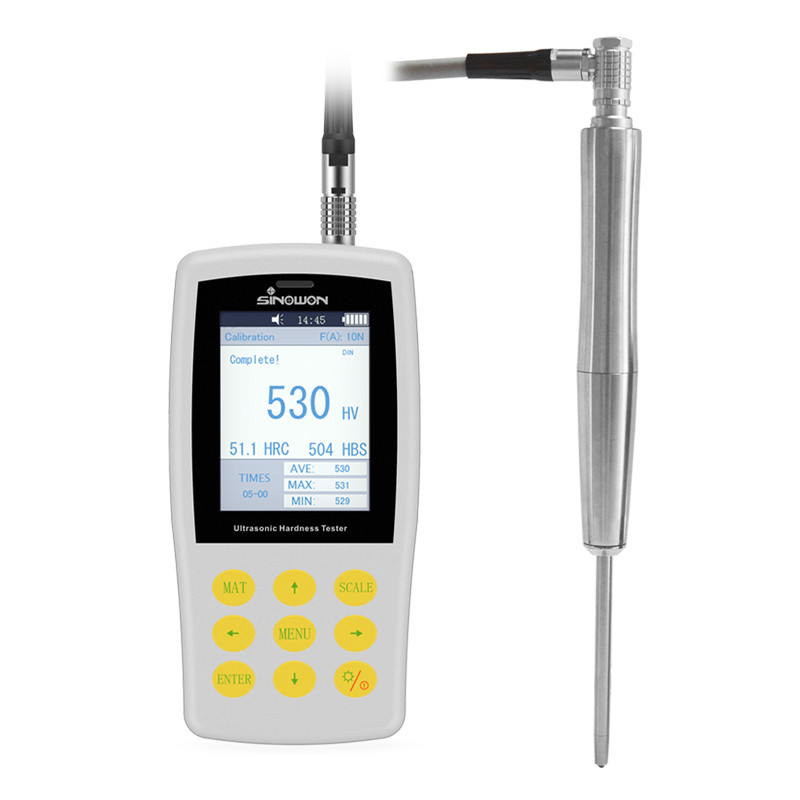

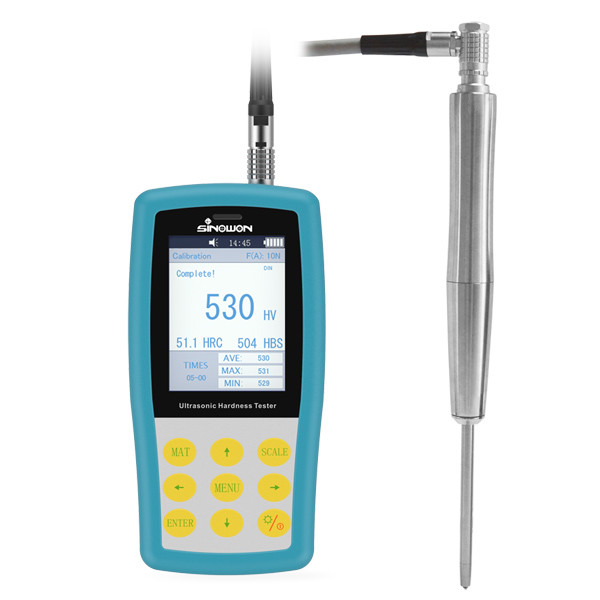

مختبر صلابة بالموجات فوق الصوتية ممدود (مختبر صلابة التروس، مختبر صلابة الثقوب العميقة)
SU-330C
مقدمة:
• SU-300C جهاز اختبار صلابة بالموجات فوق الصوتية ممدود هو مقياس صلابة محمول يدويًا خاص مع مسبار ممدود HP-1C من صنع مجموعة Sinowon. يطبق طريقة معاوقة التلامس بالموجات فوق الصوتية لإجراء اختبار الصلابة في الموقع.
• SU-330C هو مقياس صلابة NDT نظرًا لأن انطباع التلامس صغير جدًا بحيث لا يمكن ملاحظته، فهو أحد الحلول الممتازة لاختبار صلابة المنتجات النهائية، مثل الثقب العميق للقالب، وسن الترس، والمستوى المائل للقضبان، إلخ.
• يتوافق SU-330C مع معيار ASTM A1038-2005، ومعيار DIN DIN50159-1-2008 والمعيار الوطني الصيني GB/T 34205-2017.
التطبيق:

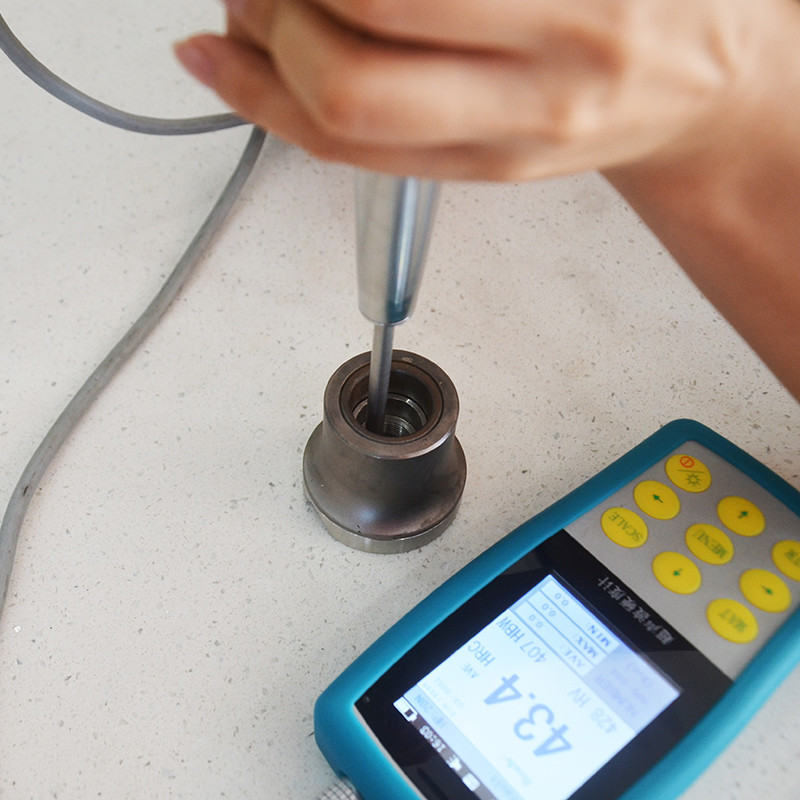

يستخدم SU-330C مع مسبار ممتد لاختبار صلابة التروس وعينة الثقوب العميقة، في ظل قيود المساحة القصوى أو على أرضية الأخاديد.
الميزات:
• دقة مثالية — ±3% HV، ±1.5HR، ±3% HB
• انطباع مجهري — لا يمكن للمجهر عالي الطاقة فقط ملاحظة الانطباع.
• قياس سريع — النتيجة في غضون ثانيتين.
• شاشة LCD كبيرة — تعرض مباشرة نتيجة القياس، وعدد المرات، والحد الأقصى، والحد الأدنى، والمتوسط والانحراف.
• تشغيل سهل — يعمل جيدًا بعد تدريب قصير.
• ضمان موعود — ضمان لمدة عامين للوحدة الرئيسية (باستثناء المسبار).
• تخزين جماعي — حفظ 1000 مجموعة من بيانات القياس.
• معايرة بسيطة — حفظ 20 مجموعة من بيانات المعايرة للاستدعاء، وتحسين كفاءة المعايرة.
المواصفات الفنية:
| السلعة | مختبر صلابة بالموجات فوق الصوتية ممدود | ||||
| الموديل | SU-330C | ||||
| رمز # | 882-141C | ||||

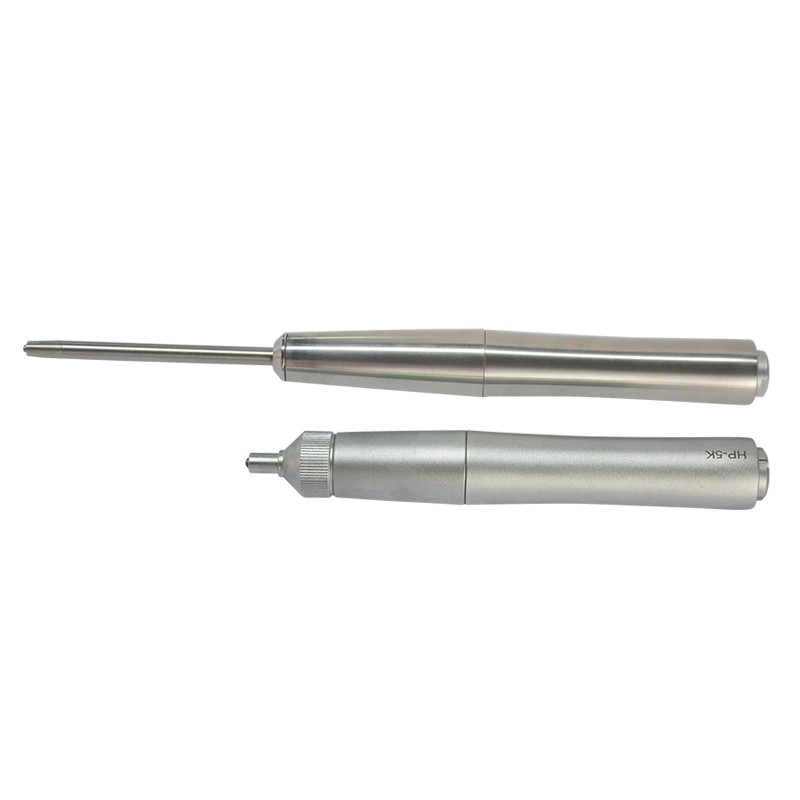

| المسبار |
قياسي 10N: HP-1C؛ اختياري 20N: HP-2C |
||||
| النطاق (DIN) |
HRC: 20-68؛ HRB: 55-100؛ HRA: 37-85؛ HBS: 100-500؛ HV: 100-1500؛ Mpa: 255-2180N/mm |
||||
|
الدقة (%) |
المقياس | ≤250HV | 250~500HV | 500~800HV | ≥800HV |
| HV0.1 | 6 | 7 | 8 | 9 | |
| HV0.3 | 6 | 7 | 8 | 9 | |
| HV0.8 | 5 | 5 | 6 | 7 | |
| HV1 | 5 | 5 | 6 | 7 | |
| HV5 | 5 | 5 | 5 | 5 | |
| HV10 | 5 | 5 | 5 | 5 | |
| المقاييس |
HV؛ HRA، HRB، HRC؛ HB؛ HS |
||||
| الشاشة | 3.2 بوصة شاشة LCD ملونة | ||||
| عرض البيانات |
قوة التحميل، مرات الاختبار، نتيجة الاختبار، المتوسط، الحد الأقصى، الحد الأدنى، الانحراف ومقياس التحويل. |
||||
| اللغة | الصينية، الإنجليزية، الألمانية، البرتغالية، التركية | ||||
| إخراج البيانات | RS232 محطة طرفية فائقة/طابعة بلوتوث | ||||
| تخزين البيانات | لحفظ 1000 مجموعة من بيانات القياس و 20 مجموعة من بيانات المعايرة | ||||
| إدخال الكلمات | الأحرف والأرقام | ||||
| بيئة العمل | درجة الحرارة: -10 درجة مئوية إلى 50 درجة مئوية؛ الرطوبة: 30%-80% رطوبة نسبية | ||||
| جهد البطارية | بطارية ليثيوم قابلة لإعادة الشحن؛ الجهد: 4.2 فولت، 3200 مللي أمبير في الساعة | ||||
| جهد الشاحن | AC220V/50Hz، 110V/60Hz | ||||
| أبعاد ووزن الوحدة الرئيسية | أبعاد الوحدة الرئيسية: 160 × 80 × 30 مم (الطول × العرض × الارتفاع)؛ المسبار اليدوي: Φ22 × 153 مم؛ الوزن (بدون مسبار): 0.5 كجم | ||||
| أبعاد التعبئة والوزن | أبعاد التعبئة: 320 × 430 × 155 مم (الطول × العرض × الارتفاع)؛ وزن التعبئة (التسليم القياسي): 4.3 كجم | ||||
رسومات هيكلية لمختبر صلابة بالموجات فوق الصوتية الممدود:
