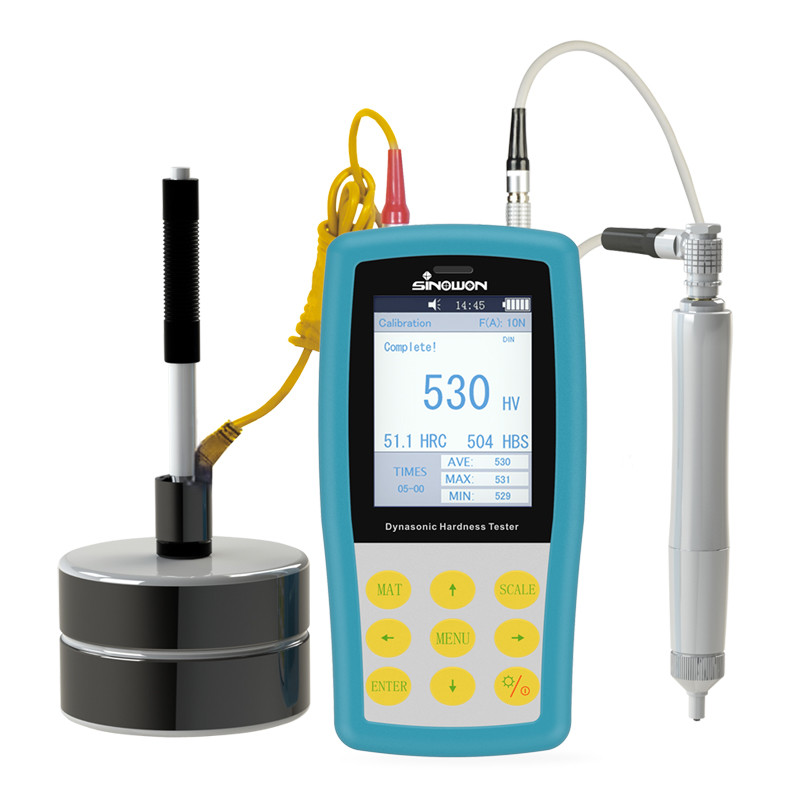

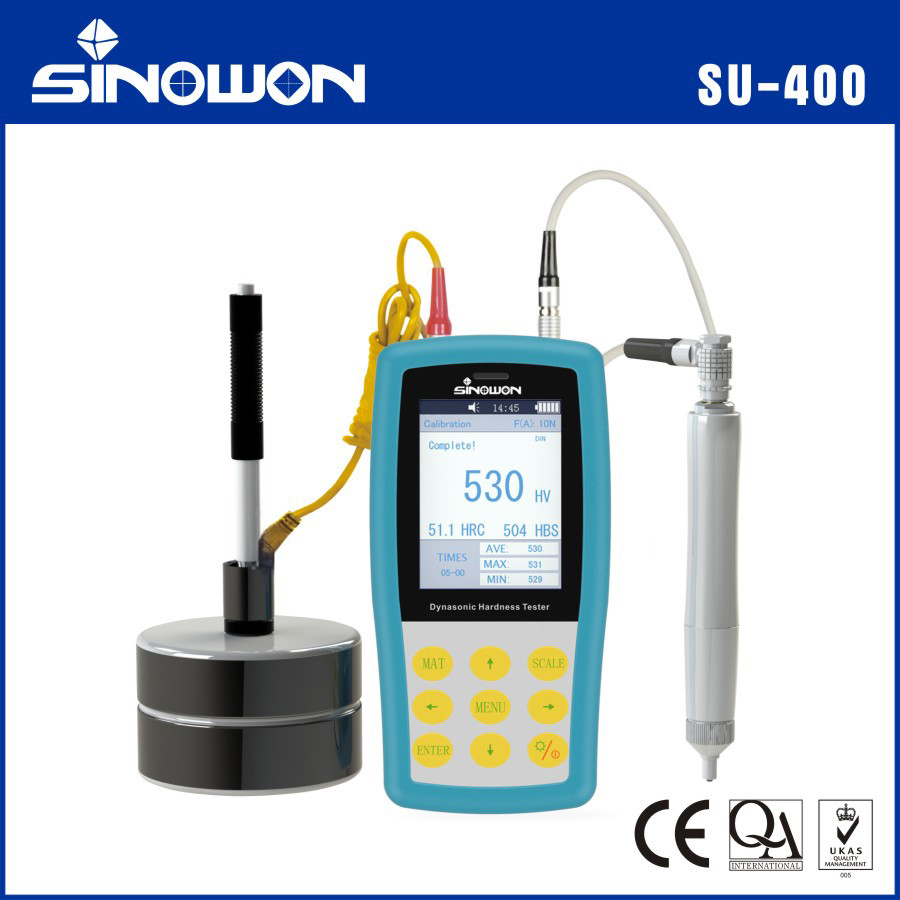

اختبار القسوة الديناصونية العالمية المحمولة SU-400H
مقدمة قصيرة:
● SU-400 Dynasonic Hardness Tester هو مقياس ثابت عالمي محمول مع طريقة اختبار مزدوجة. يطبق طريقة مزدوجة حول عائق الاتصال بالموجات فوق الصوتية: UCI والارتداد الديناميكي:ليب لإجراء اختبار القسوة في جهاز واحد، فإنه يحل معضلة أن طريقة ليب لا يمكن اختبار صلابة الطلاء والطلاء (في UCI) ، ويمكن أن لا تختبر طريقة UCI المواد البلورية الخام في صناعة الصب (في ليب).
● لا يمكن أن تعمل SU-400 فقط مع مسبار UCI المحرك واليدوي ، ولكن أيضا مع مسبار تأثير ليب ،من الشائع اختبار صلابة المواد ذات الهيكل الكريستالي الدقيق أو الهيكل الكريستالي الخام في صناعة المعادن.
● نظام المسبار SU-400 UCI مثالي لقياس اختبار صلابة حول الطلاء والطلاء، والتي يمكن أن تقيس صلابة الكروم، الطلاء النحاسي،الطبقة الكربورية وطبقة النترات بشكل فعال.
● نظام ليب الديناميكي لـ SU-400 مناسب لقياس صلابة المواد الخام، مثل الصب والتكوين.
● SU-400 هو دورومتر NDT نظرا للاندماج الاتصال صغيرة جدا لمراقبة، انها واحدة من الحلول الممتازة لاختبار صلابة المنتجات النهائية، مثل، القالب، وتروس، والعمود، والعصا،المسمار، السكك الحديدية، الخ
● يتماشى SU-400 مع معيار ASTM A1038-2005 ، ومعيار DIN DIN50159-1-2008 ومعيار الصين الوطني GB / T 34205-2017 ، GB / T 17394.
الخصائص:
● أداة واحدة تطبيقان دعم المسبار بالموجات فوق الصوتية وجهاز تأثير ليب.
● الغلاف المعدني الملمس المعدني، يحمي التداخل الكهرومغناطيسي بفعالية، ويحسن استقرار الأداة.
● شاشة ملونة تعرض قيمة القياس الحالية وقيمة القياس التراكمية وقيمة القياس الأقصى والحد الأدنى وقيمة Ave.
● نقل البلوتوث دعم الطباعة و نقل البيانات اللاسلكية بالبلوتوث.
● التخزين الجماعي: حفظ بيانات 1000 مجموعة.
● الوصول إلى المعايير حفظ بيانات معايرة 20 مجموعة دون القيام بالمعايرة لنفس المادة مرارًا وتكرارًا
Sالمواصفات:
| السلع |
اختبار صلابة الديناسونيك |
| النموذج |
سو-400ه |
| الرمز# |
882-151H
|
| المسبار بالموجات فوق الصوتية |
المسبار اليدوي HP-1K،HP-2K،HP-5K،HP-10K ومسبار محرك MP-300,MP-500,MP-800,MP-1000 |
| أجهزة الأثر |
التسليم القياسي: D ((اختياري DC،DL،D+15،C،G) |
| مقياس القسوة |
HL، HV، HB، HRC، HRB، HRA، HS، الخ |
| نطاق القياس |
HV:50 ′′1599؛ HRC:20 ′′68؛ HB:76 ′′650؛ HRB:41 ′′105؛ HLD:170 ′′960؛
|
| قياس الدقة |
HV: ± 3%HV؛ HRC: ± 1.5HRC؛ HB: ± 3%HB؛ HL: ± 8HL |
| القرار |
0.1HR، 1HV، 1HB، 1HLD،0.1HS |
| عرض النتائج |
قيمة القياس، ماكس، مين، أف، وضع واحد، وضع دفعة، الخ. |
| تخزين البيانات |
1000 نتيجة اختبار جماعي و 20 بيانات معايرة جماعية |
| نقل البيانات |
بلوتوث |
| فترة عمل مستمرة |
الساعة العاشرة (أطفئ الضوء الخلفي) |
| بيئة التشغيل |
درجة الحرارة: -10°C~50°C؛ الرطوبة: 30%~80% |
| الجهد التشغيلي |
4.2 فولت |
| وضع الشحن |
USB |
| البعد |
160x80x31ملم |
| الوزن |
≤500g ((لا يشمل المسبار) |

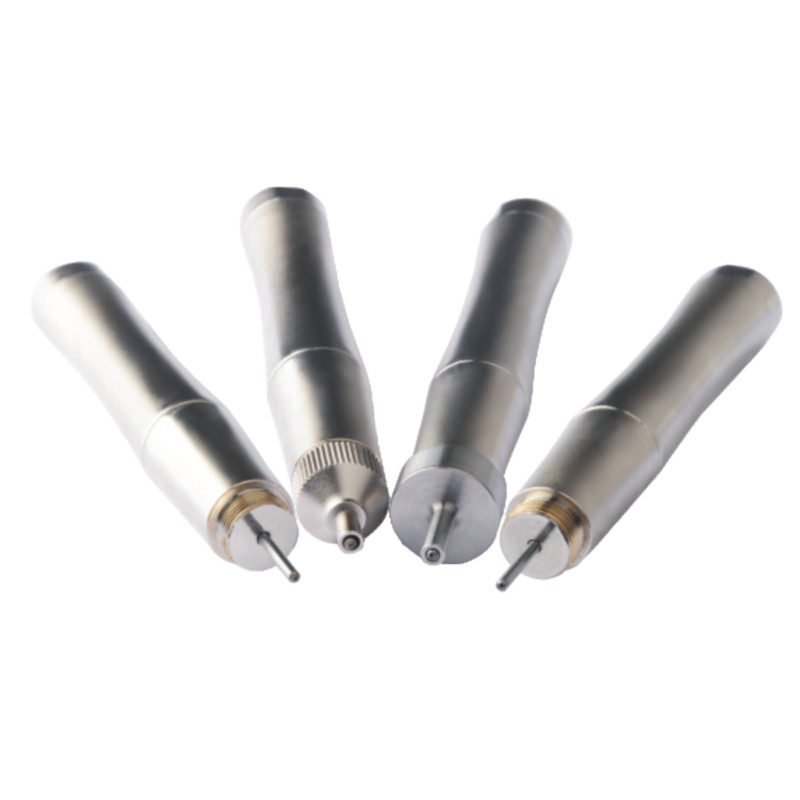

مسبار صلابة بالموجات فوق الصوتية المسبار اليدوي
الخصائص:
● تقديم أحدث تكنولوجيا أجهزة استشعار بالموجات فوق الصوتية
● الحصول على قيمة صلابة دقيقة بدون أدوات مساعدة
● دعم 360 درجة القياس السريع
● تصميم انجنيري بشري ممتاز سهل الحمل
● قياس مناسب ووزن المنظور سهل التحكم به
● قياس سريع ودقيق للحافة والموقف الثابت للعينة
● حفرة صغيرة غير مدمرة للعينات
المواصفات اليدوية للمسبار:
| نوع المسبار |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| الرمز# |
882-311 |
882-321 |
882-331 |
882-341 |
| ملاحظة |
اختياري |
المعيار |
اختياري |
اختياري |
| قوة الحمل |
10N |
20N |
50N |
98N |
| قطرها |
21ملم |
21ملم |
21ملم |
21ملم |
| الطول |
154ملم |
154ملم |
154ملم |
154ملم |
| قطر العصا المتذبذبة |
2.4ملم |
2.4ملم |
3 ملم |
3 ملم |
| خشونة سطح القياس |
Ra<3.2um |
را<5وم |
Ra<10um |
Ra<15um |
| الحد الأدنى لوزن مادة الاختبار |
0.3 كجم |
0.3 كجم |
0.3 كجم |
0.3 كجم |
| السماكة الدقيقة للمادة المختبرة |
2 ملم |
2 ملم |
2 ملم |
2 ملم |

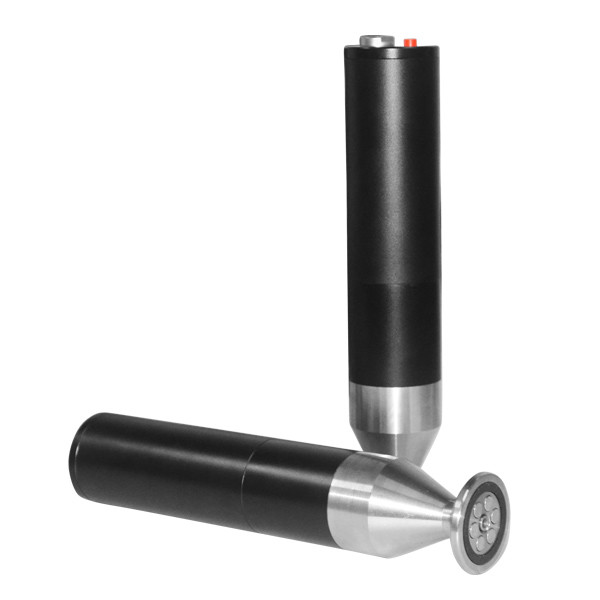

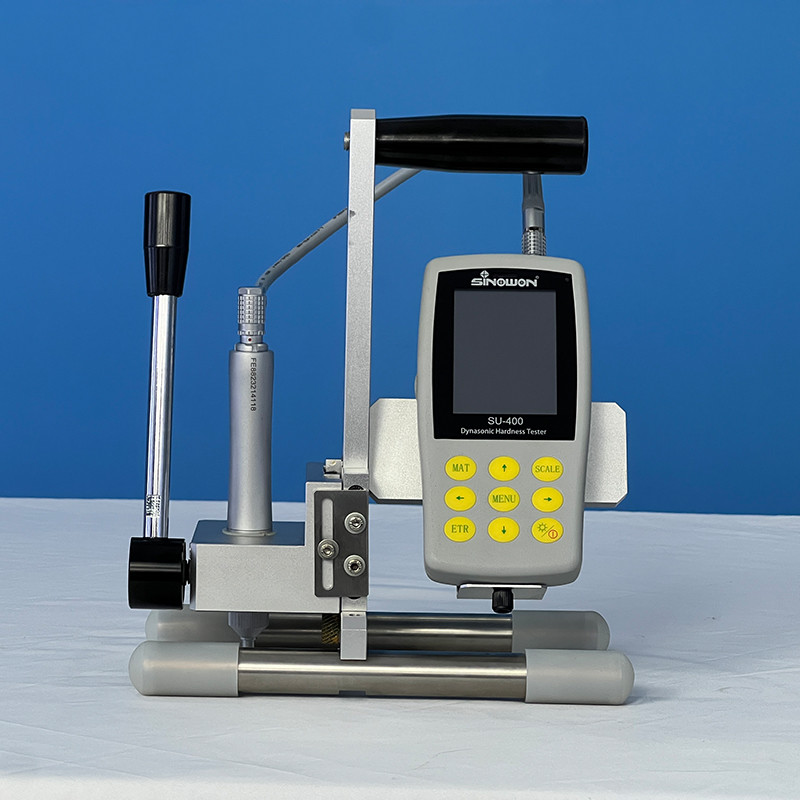

الموجات فوق الصوتية:
الخصائص:
● تقديم أحدث تكنولوجيا أجهزة استشعار بالموجات فوق الصوتية
● الحصول على قيمة صلابة دقيقة بدون أدوات مساعدة
● تصميم انجنيري بشري ممتاز سهل الحمل
● قياس سريع ودقيق للحافة والموقف الثابت للعينة
● حفرة صغيرة، لا تدمّر العينة
● التحكم بالمحرك، قياس سريع بمفتاح واحد
● القضاء على أخطاء المصافحة اليدوية عن طريق المسبار اليدوي، دقة أعلى ويمكن تكرارها
● أكثر ملاءمة لقطع رقيقة ، صلابة طبقة الطلاء
مواصفات المسبار المتحرك:
| نوع المسبار |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
-أم بي-2000 |
| الرمز# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| ملاحظة |
اختياري |
اختياري |
اختياري |
اختياري |
اختياري |
| قوة الحمل |
3N |
5N |
8N |
10N |
20N |
| قطرها |
46ملم |
46ملم |
46ملم |
46ملم |
46ملم |
| الطول |
200ملم |
200ملم |
200ملم |
200ملم |
200ملم |
| قطر العصا المتذبذبة |
3.7ملم |
3.7ملم |
3.7ملم |
3.7ملم |
3.7ملم |
| الحد الأدنى لوزن مادة الاختبار |
0.3 كجم |
0.3 كجم |
0.3 كجم |
0.3 كجم |
0.3 كجم |
| السماكة الدقيقة للمادة المختبرة |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
2 ملم |
تطبيق اختبار القسوة الديناصونية العالمية المحمولة:
● قياس صلابة حافة اللحاء والطابع الجذري للدراجات ، والقالب ، والورق ، والسن الصلب على السطح ، وخندق الدراجات ، والجزء الشوكي.
● قياس صلابة المحور والأنابيب ذات الجدران الرقيقة والحاويات
● قياس صلابة العجلات ودوار التوربين
● قياس صلابة شفرة الشفرة
● قياس صلابة قطع اللحام
● قياس عمق فتحة معينة حفرة عميقة، علامة منحدرة أكبر من شعاعي، طائرة غير منتظمة.
● قياس صلابة معظم المعادن الحديدية والمعادن غير الحديدية والسبائك الأخرى في الإنتاج الصناعي.
