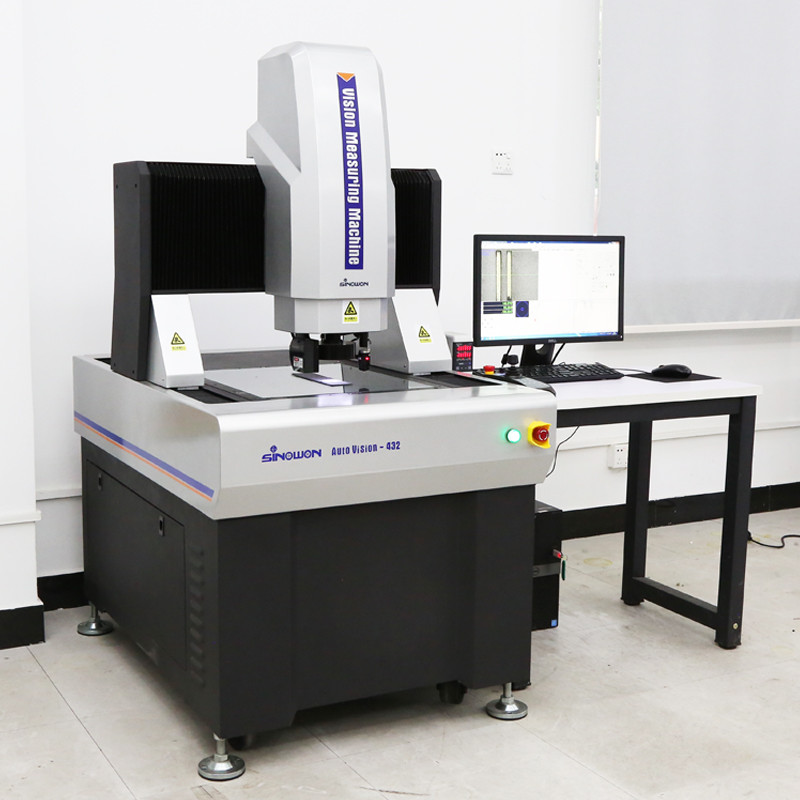

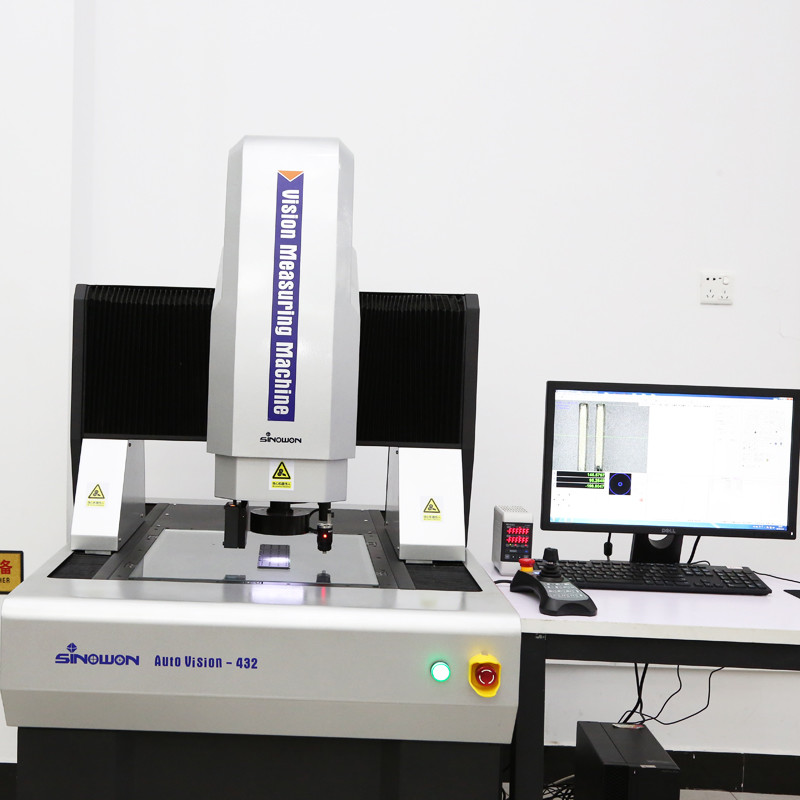

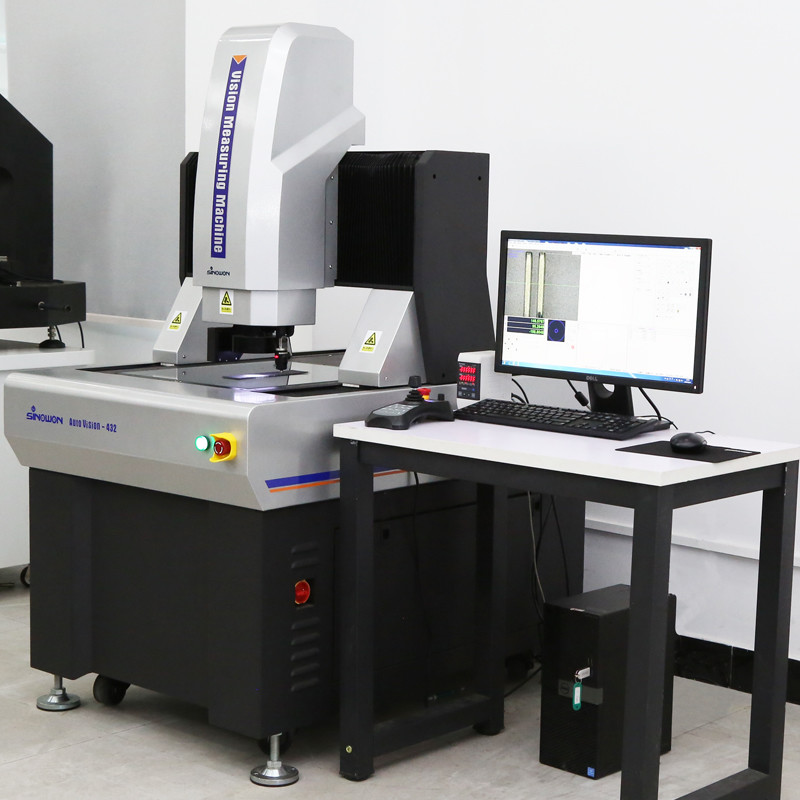

الجسر المتحرك عالي الدقة آلة قياس الرؤية التلقائية AutoVision432 Series
مقدمة المنتج
أوتوفيسيون هو جهاز قياس الصور التلقائي للجسر المتحرك عالي الدقة مصمم لقياسات عالية الدقة والحجم الكبير. باستخدام هيكل الجسر المتحرك،قياس قطعة العمل ثابتة، ضمان قياس الدقة والاستقرار، ومناسبة لصناعة الإلكترونيات والأجهزة الطبية والأدوات، وقياس LCD والفضاء وغيرها من الصناعات.
خصائص المنتجج:
المواصفات:
| السلع | الجسر المتحرك عالي الدقة آلة قياس الرؤية التلقائية AutoVision Series | ||||
| النموذج | أوتوفيسيون 432 | أوتوفيسيون 542 | أوتوفيسيون652 | (أوتوفيسيون862) | |
| رحلة المحور X/Y | (400*300) ملم | (500*400) ملم | (600*500) ملم | (800*600) ملم | |
| Z محور السفر | 200ملم | ||||
| محور X/Y/Z مقياس خطي | دقة مقياس خطي أوروبي: 0.1mm | ||||
| وضع التوجيه | فئة P الدقة خطية دليل، مسار مزدوج دليل الزاحف مزدوج | ||||
| وضع العمل | جهاز التحكم بالعصا، تشغيل الماوس، برنامج الكشف التلقائي | ||||
| الدقة* |
محور XY:≤1.8+L/200 ((um) |
||||
|
محور Z:≤4.0+L/200 ((um) |
|||||
| التكرار | 2م | ||||
|
الإضاءة النظام |
المخطط | إضاءة الخط الموازي LED | |||
| 0~255 الإضاءة السطحية LED بدون خطوة قابلة للتعديل بخمس حلقات ثمانية أجزاء | |||||
| السطح | |||||
| نظام الفيديو** | كاميرا رقمية ملونة عالية الوضوح | ||||
| 8.3X العدسة الكبيرة ذات المحرك الضخامة البصرية: 0.6X ~ 5.0X ؛ ضخامة الفيديو: 20X ~ 170X (21 ′′ شاشة) | |||||
| برمجيات القياس | iقياس | ||||
| نظام التشغيل | دعم نظام التشغيل WIN10/11-32/64 بت | ||||
| اللغة | الإنجليزية، الصينية المبسطة، الصينية التقليدية، يمكن إضافة لغات أخرى | ||||
| بيئة العمل | درجة الحرارة 20 °C ± 2 °C ، تغير درجة الحرارة < 1 °C / Hr ؛ الرطوبة 30٪ ~ 80٪ RH ؛ اهتزاز < 0.02g ، ≤ 15Hz | ||||
| إمدادات الطاقة | AC220V/50Hz؛ 110V/60Hz | ||||
| البعد ((WxDxH) | (1195*832*1579) ملم | (1463*940*1591) ملم | (1568*1040*1591) ملم | (1818*1157*1590) مم | |
| حجم التعبئة ((WxDxH)) | (1380*1170*1910) ملم | (1690*1300*2000) ملم | (1800*1400*2000) ملم | (2300*1700*2000) ملم | |
| الوزن الصافي | 650 كيلوغرام | 780 كجم | 1380 كجم | 2000 كجم | |
ملاحظة:
L هو الطول المقاس ((ملم) ، والدقة الميكانيكية من محور Z ودقة التركيز ترتبط ارتباطا كبيرا مع سطح قطعة العمل.
التكبير هو قيمة تقريبية، ويرتبط ببعد الشاشة و الدقة.
مجال الرؤية ((ملم) = (شمالي*أفقي*عمودي)
وصف نموذج تكوين المنتج ((مثال مع AutoVision 432):
| فئة المنتجات | 2.5D | ثلاثية الأبعاد | 2.5D | ثلاثية الأبعاد |
| السلع |
2الرؤية التلقائية 5D آلة قياس |
آلة قياس الاتصال والرؤية الثلاثية الأبعاد | 2.5D آلة قياس ليزر أوتوماتيكية للفحص والرؤية |
3D التلقائي متعدد الحواس آلة قياس |

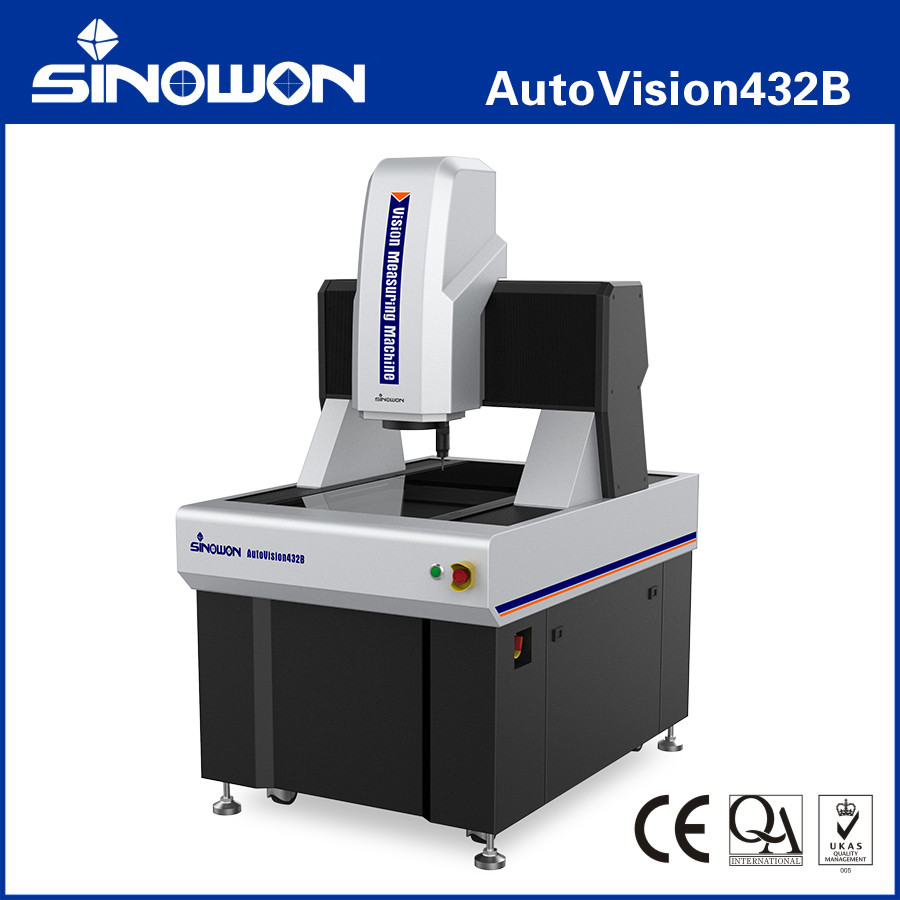

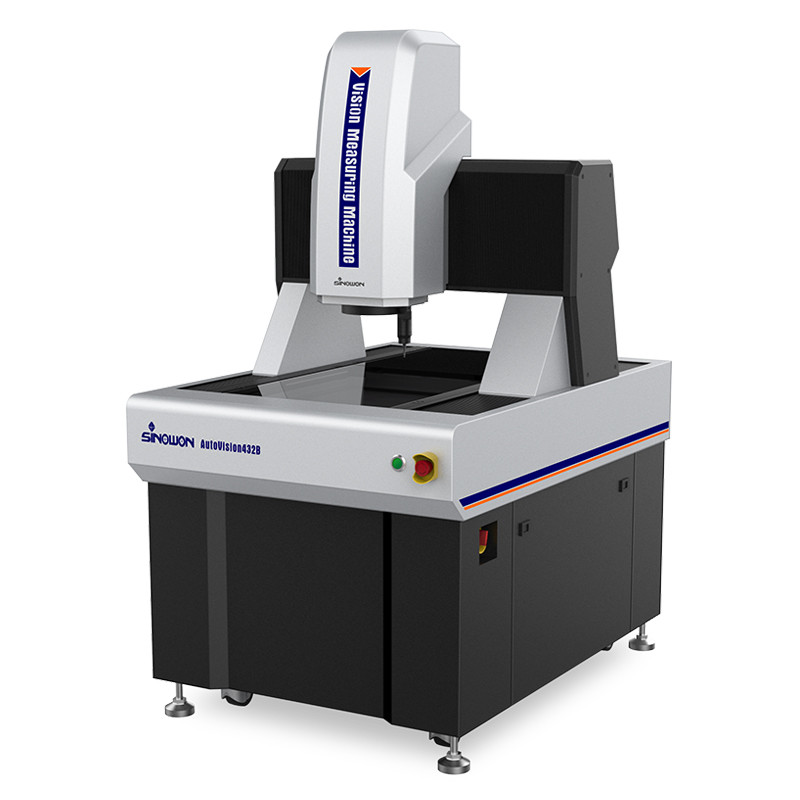

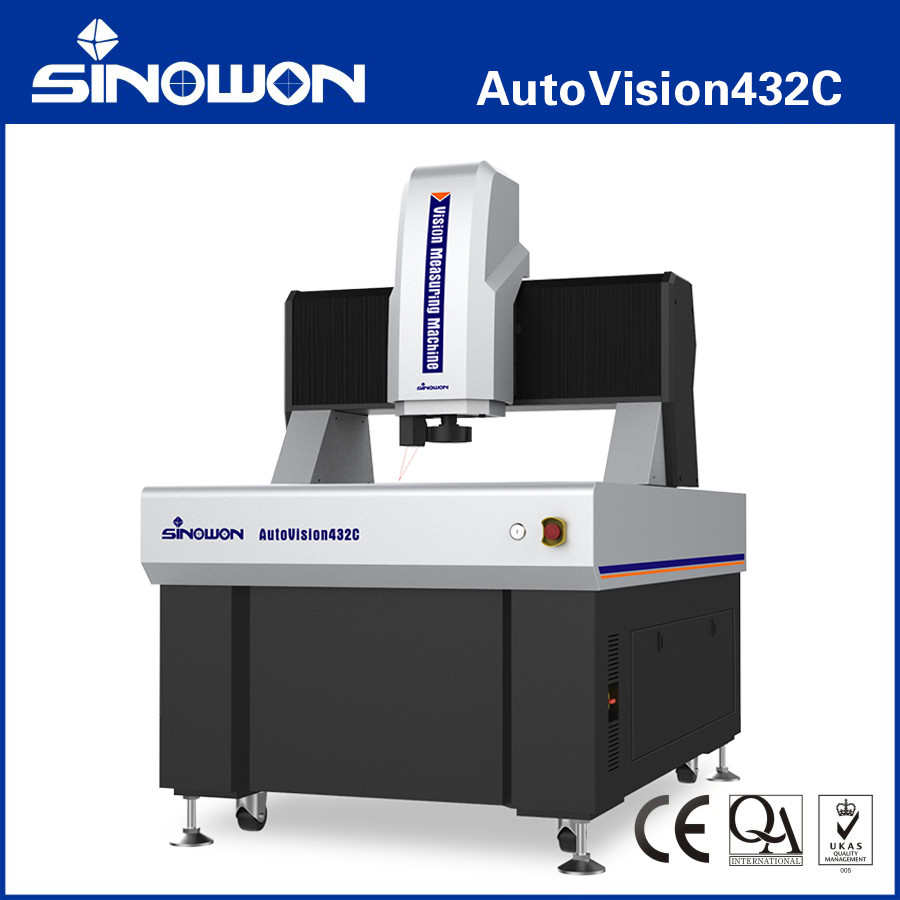

| النموذج | أوتوفيسيون 432A | أوتوفيسيون 432B | (أوتوفيسيون 432 سي) | (أوتوفيسيون 432 دي) |
| النوع | أ | ب | ج | د |
| الأهمية | جهاز استشعار العدسة الضوئية | جهاز استشعار العدسة الكبيرة و جهاز استشعار المسبار | مستشعر العدسة الكبيرة و مستشعر الليزر | جهاز استشعار العدسة الكبيرة، جهاز استشعار المسبار والجهاز الاستشعار بالليزر |
| مسبار الاتصال | بدون | أجهزة MCP-Kit1 | بدون | أجهزة MCP-Kit1 |
| وحدة الليزر | بدون | بدون | (أومرون ليزر) | (أومرون ليزر) |
| إصدار البرنامج | القياس41 | القياس42 | القياس50 | القياس51 |
طرازات ومواصفات آلة قياس الرؤية التلقائية للجسر المتحرك:
| النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# |
| أوتوفيسيون 432A |
523-180هـ |
(أوتوفيسيون 542A) | 523-180J | أوتوفيسيون 652A | 523-180K | أوتوفيسيون862A | 523-180L |
| أوتوفيسيون 432B | 523-280H | (أوتوفيسيون 542 بي) | 523-280J | أوتوفيسيون 652B | 523-280K | (أوتوفيسيون862 بي) | 523-280L |
| (أوتوفيسيون 432 سي) | 523-380H | (أوتوفيسيون 542 سي) | 523-380J | (أوتوفيسيون 652 سي) | 523-380K | (أوتوفيسيون 862 سي) | 523-380L |

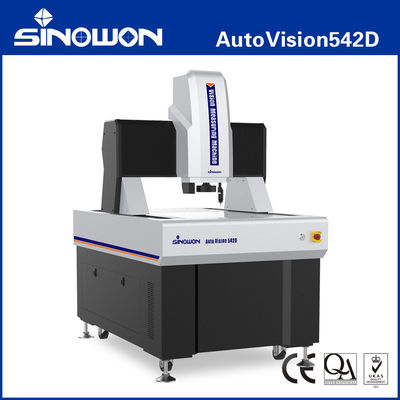

| (أوتوفيسيون 432 دي) | 523-480H | (أوتوفيسيون 542 دي) | 523-480J | (أوتوفيسيون 652 دي) | 523-480K | (أوتوفيسيون862 دي) | 523-480L |
| النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# |
| أوتوفيسيون1082A | 523-180M | أوتوفيسيون12102A | 523-180N | (أوتوفيسيون15122A) | 523-180P | (أوتوفيسيون18122A) | 523-180Q |
| أوتوفيسيون1082B | 523-280M | أوتوفيسيون12102B | 523-280N | (أوتوفيسيون 15122B) | 523-280P | أوتوفيسيون18122B | 523-280Q |
| (أوتوفيسيون1082 سي) | 523-380M | (أوتوفيسيون12102 سي) | 523-380N | (أوتوفيسيون 15122 سي) | 523-380P | (أوتوفيسيون 18122 سي) | 523-380Q |
| (أوتوفيسيون1082 دي) | 523-480M | أوتوفيسيون12102D | 523-480N | (أوتوفيسيون15122 دي) | 523-480P | أوتوفيسيون18122D | 523-480Q |
| النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# |
| أوتوفيسيون 26162A | 523-180R | سينوفيسيون 342A | 528-180هـ | سينوفيسيون 452A | 528-180J | سينوفيسيون562A | 528-180K |
| أوتوفيسيون 26162B | 523-280R | سينوفيسيون342B | 528-280H | سينوفيسيون452B | 528-280J | سينوفيسيون 562B | 528-280K |
| (أوتوفيسيون26162 سي) | 523-380R | سينوفيسيون 342 سي | 528-380H | سينوفيسيون 452 سي | 528-380J | سينوفيزيون 562 سي | 528-380K |
| (أوتوفيسيون26162 دي) | 523-480R | سينوفيسيون 342 دي | 528-480H | سينوفيسيون 452 دي | 528-480J | سينوفيسيون562 دي | 528-480K |
الجسر المتحرك الآلي للرؤية آلة قياس قياس الفضاء دليل الجدول:
| السفر | النموذج | الدقة | X محور السفر في ملم | محور Y السفر mm | محور Z المسافة القياسية في الملم | المحور Z أقصى السفر حسب الطلب | |
| E1x,y | E1z | ||||||
| 300×400×200 | سينوفيسيون342 | 1.2+L/200 | 3.0+L/200 | 400 | 300 | 200 | 400 |
| 400×500×200 | سينوفيسيون452 | 500 | 400 | 200 | 400 | ||
| 500×600×200 | سينوفيسيون562 | 600 | 500 | 200 | 400 | ||
| 400×300×200 | أوتوفيسيون 432 | 1.8+L/200 | 4.0+L/200 | 300 | 400 | 200 | 400 |
| 500×400×200 | أوتوفيسيون 542 | 400 | 500 | 200 | 400 | ||
| 600×500×200 | أوتوفيسيون652 | 500 | 600 | 200 | 400 | ||
| 800×600×200 | (أوتوفيسيون862) | 600 | 800 | 200 | 400 | ||
| 1000×800×200 | أوتوفيسيون1082 | 2.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200×1000×200 | أوتوفيسيون12102 | 2.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500×1200×200 | (أوتوفيسيون15122) | 3.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800X1200X200 | أوتوفيسيون18122 | 3.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000X1500X200 | أوتوفيسيون20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600X1600X200 | (أوتوفيسيون26162) | 1600 | 2600 | 200 | 200 | ||
