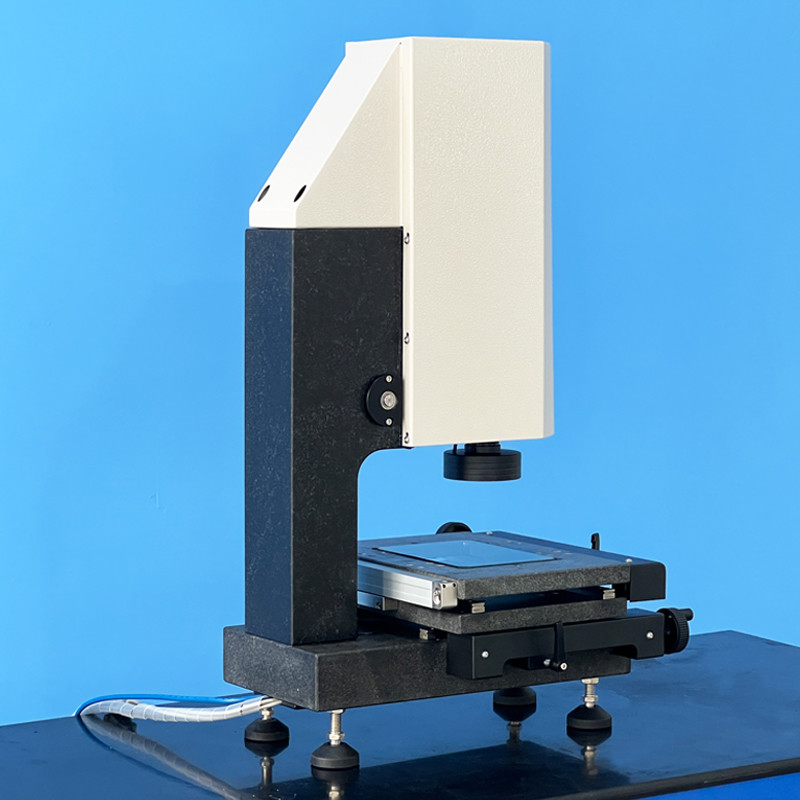

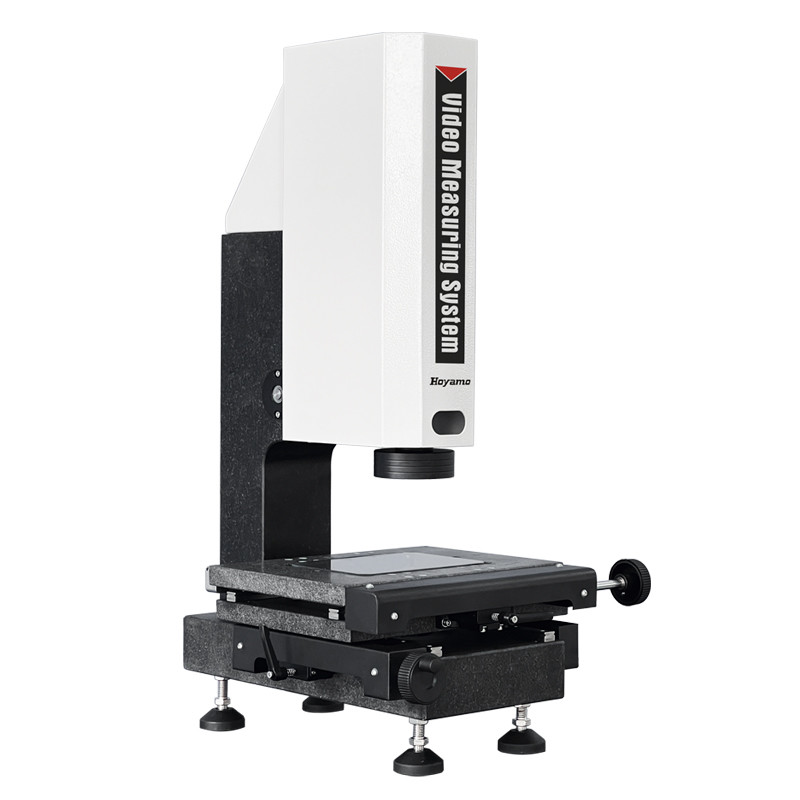

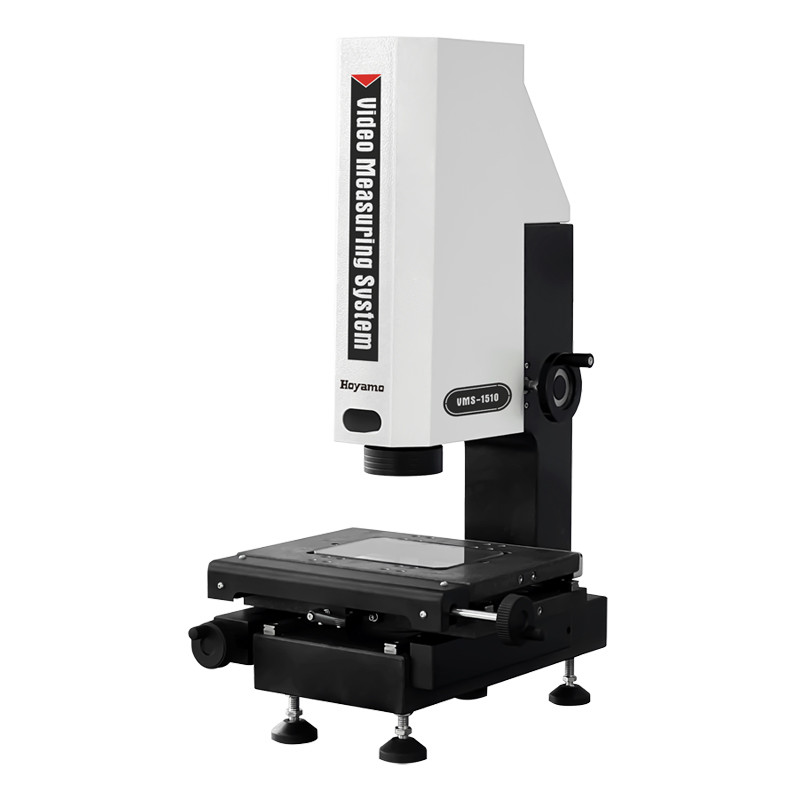

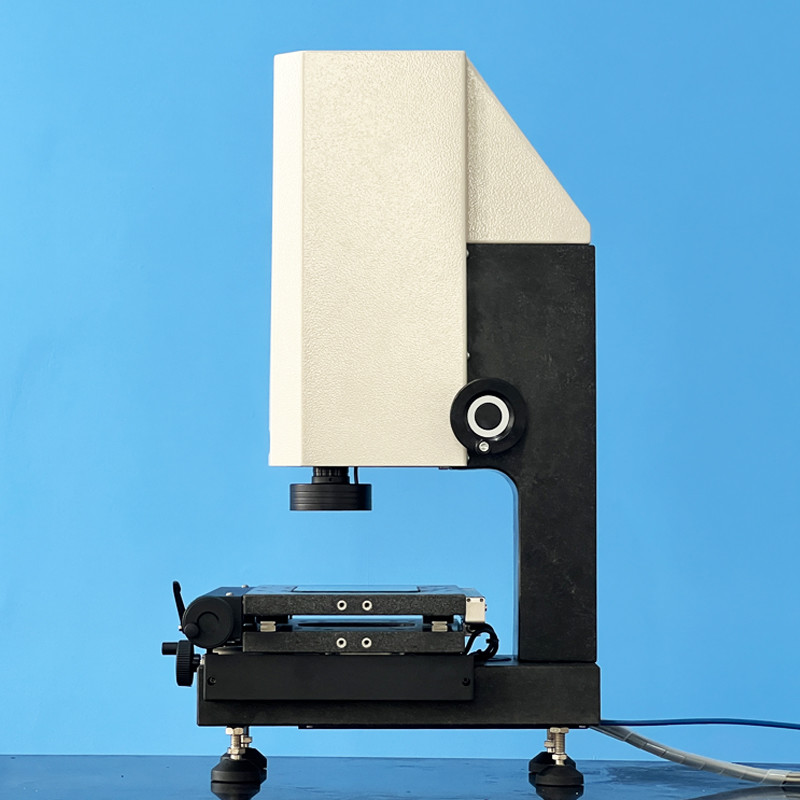

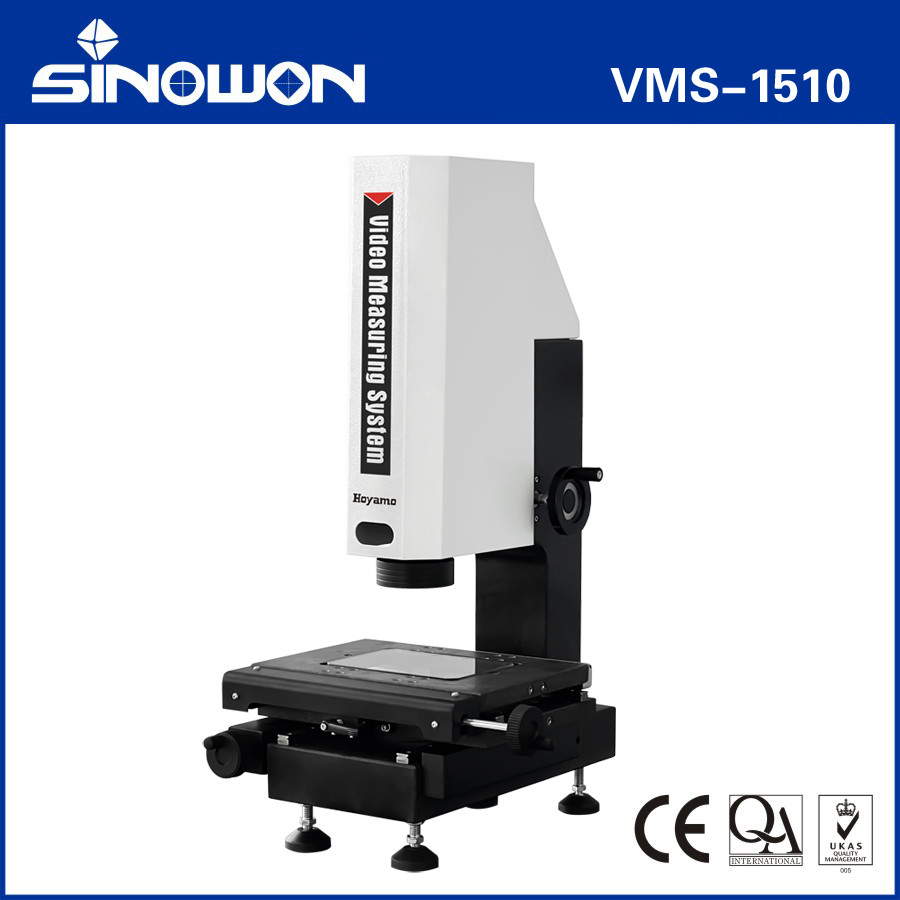

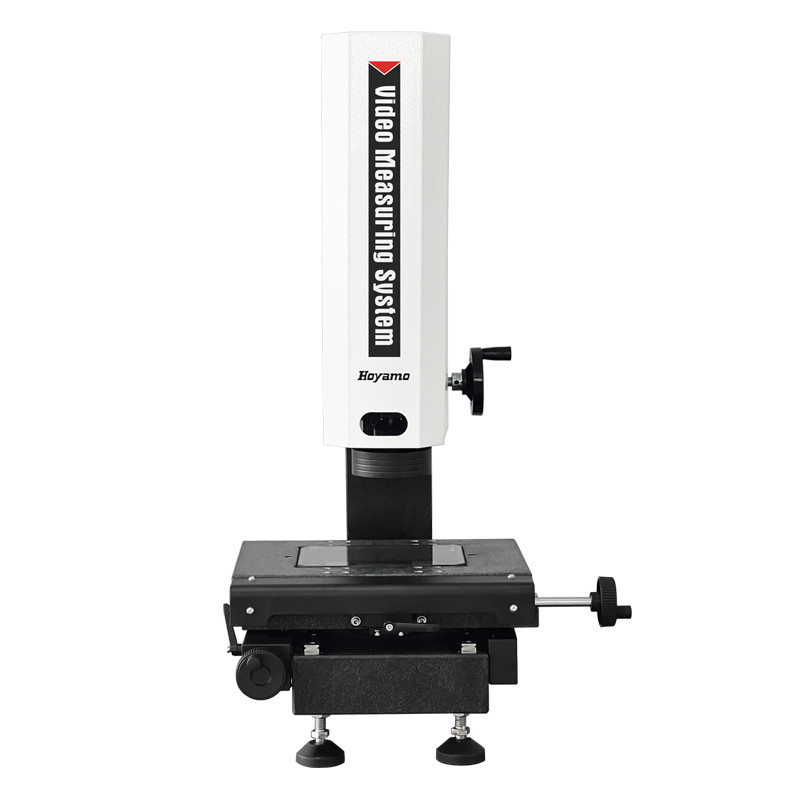

نظام قياس الفيديو 100
خصائص المنتج:
● اعتماد قاعدة وعمود من حجر الجرانيت لضمان استقرار ودقة الجهاز؛
● اعتماد قضيب مصقول بدون أسنان وجهاز قفل سريع الحركة لضمان أن خطأ الإرجاع للطاولة يقع ضمن 2um؛
● اعتماد مسطرة بصرية للأجهزة عالية الدقة وطاولة عمل دقيقة لضمان أن دقة الجهاز تقع ضمن ≤3.0+L/200um؛
● اعتماد عدسة تكبير وكاميرا رقمية ملونة عالية الدقة لضمان جودة صورة واضحة بدون تشويه؛

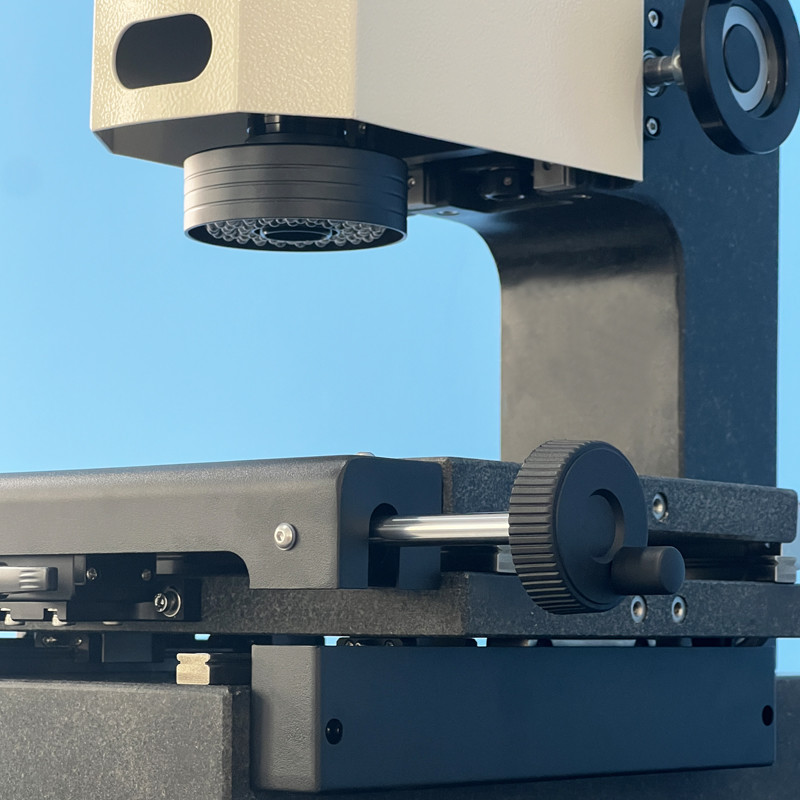

● اعتماد مصدر ضوء سطحي بارد LED ثلاثي الحلقات يتم التحكم فيه بواسطة البرنامج ومصدر ضوء LED متوازي الإرسال، بالإضافة إلى وحدة تعديل الإضاءة الذكية المدمجة، يمكنها التحكم بحرية في سطوع الضوء في منطقة الحلقة الواحدة ثلاثية الحلقات؛
● مع برنامج قياس الرؤية iMeasuring الذي يحسن مراقبة الجودة إلى مستوى جديد.
المواصفات الفنية:
| سلعة | نظام قياس الفيديو اليدوي |
| مسار المحور Y مم | 100 |
| مسار Z القياسي مم | 100 |
| منضدة عمل من الجرانيت | (310*220) مم |
| منضدة عمل زجاجية | (179.5*129.5) مم |
| مسار المحور X/Y | (150*100) مم |
| مسار المحور Z | دليل خطي عالي الدقة، مسار فعال 100 مم |
| مقاييس خطية X/Y | الدقة: 0.5um |
| القاعدة والعمود | جرانيت عالي الدقة |
|
دقة القياس* |
المحور XY: ≤3.0+L/200(um) |
| دقة التكرار | 2um |
| نظام الإضاءة (يتم التحكم فيه بالبرمجيات) | ضوء سطحي بارد LED ثلاثي الحلقات |
| ضوء LED متوازي الإرسال | |
| ضوء متحد المحور اختياري | |
| الكاميرا | كاميرا رقمية عالية الدقة 1/3"/1.3 ميجابكسل |
| عدسة التكبير | عدسة تكبير عالية الدقة 6.5X |
|
التكبير البصري: 0.7X~4.5X، التكبير بالفيديو: 26X~172X (شاشة 21.5') |
|
| برنامج القياس | iMeasuring |
| نظام التشغيل | دعم نظام التشغيل Win 10/11-32/64 |
| اللغة | الإنجليزية، الصينية المبسطة، الصينية التقليدية، إصدارات لغات أخرى اختيارية |
| حالة التشغيل | درجة الحرارة 20℃± 2℃، تغير درجة الحرارة<1℃ / ساعة؛ الرطوبة 30% ~ 80% رطوبة نسبية؛ الاهتزاز<0.02g's, 15Hz. |
| مصدر الطاقة | AC220V/50Hz; 110V/60Hz |
| الأبعاد (العرضxالعمقxالارتفاع) | (462*441*725) مم |
| الوزن الإجمالي/الصافي | 60/48 كجم |
الموديل وSمواصفاتMنظام قياس الفيديو:الموديلالكود#
| مسار المحور Y مم | مسار Z القياسي مم | مسار المحور Y مم | مسار Z القياسي مم | مسار المحور Y مم | مسار Z القياسي مم | مسار المحور Y مم | مسار Z القياسي مم |
| 150 | 200 | 150 | 525-020G | 200 | 200 | 300 | 200 |
| VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H | VMS-2015B | 525-220E |
| VMS-2515B | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H | VMS-2015C | 525-320E |
| VMS-2515C | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525-320H | VMS-2015D | 525-420E |
| VMS-2515D | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H | مساحة القياس لسلسلة VMS من نظام قياس الرؤية: | السفر |
ممالموديل
| الكود#525-020C | مسار المحور Y مم | مسار Z القياسي مم | أقصى مسار مخصص للمحور Z | مم | 100x100x100 | VMS-1010 525-020C |
| 100 | 100 | 100 | VMS-2015 | VMS-2015 | VMS-2015 | 525-020E |
| 150 | 100 | 100 | 300x200x200 | VMS-2015 | VMS-2015 | 525-020E |
| 200 | 150 | 200 | 300x200x200 | 500x400x200 | ||
| 250 | 150 | 200 | 300 | 300x200x200 | 500x400x200 | |
| 300 | 200 | 200 | 500x400x200 | |||
| 400 | 300 | 200 | 500x400x200 | |||
| 500 | 400 | 200 | ||||
| 600 | 500 | 200 | 400 |
