جهاز اختبار الصلابة بالموجات فوق الصوتية الآلية
SU-300M
مقدمة عن SU-300M:

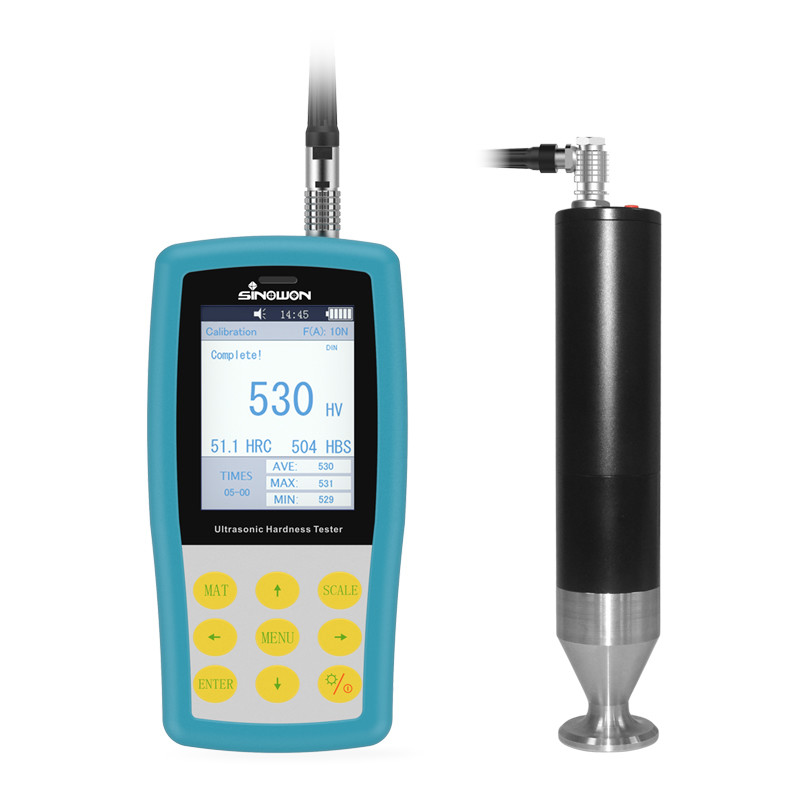

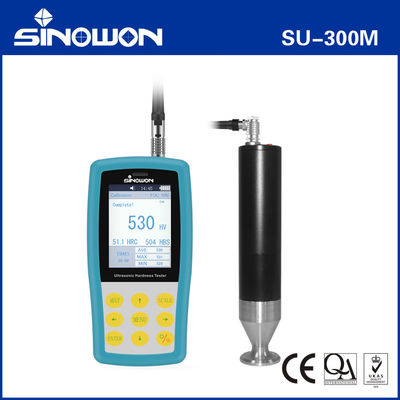

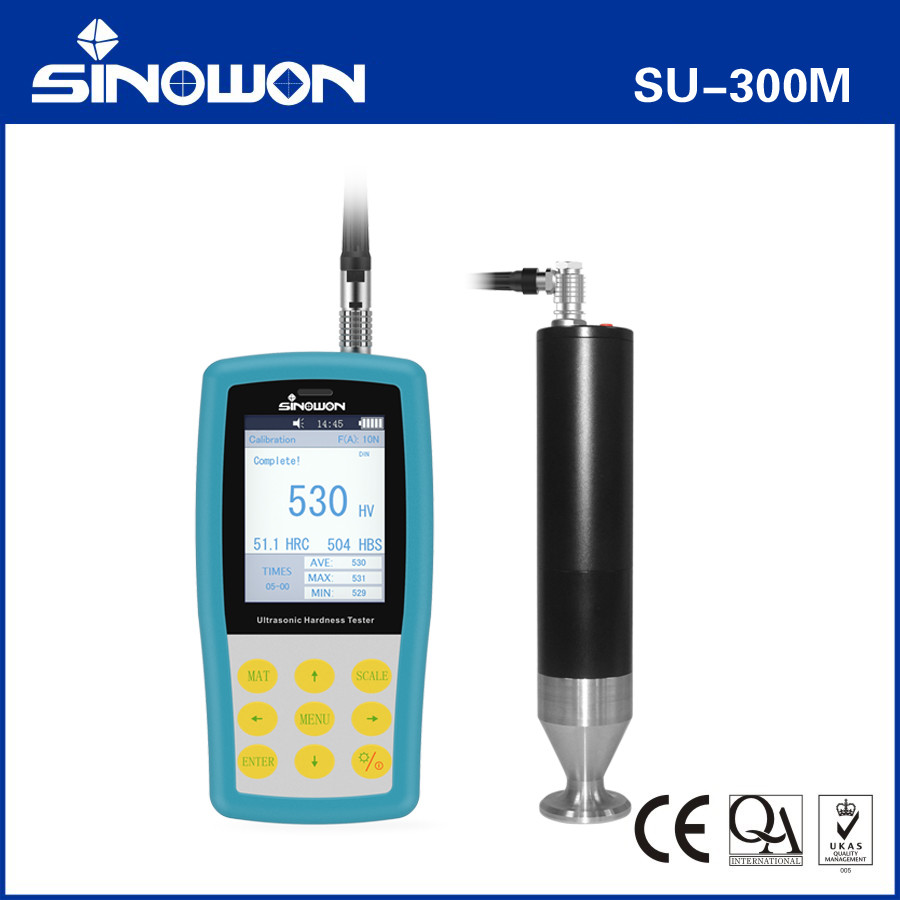

l جهاز اختبار الصلابة بالموجات فوق الصوتية الآلية SU-300M هو مقياس صلابة محمول شائع من صنع مجموعة Sinowon. يطبق طريقة معاوقة التلامس بالموجات فوق الصوتية لإجراء اختبار الصلابة في الموقع أو في المختبر.
l SU-300M هو مقياس صلابة محمول مثالي لاختبار الصلابة حول الطلاء والطلاء، ويمكنه قياس صلابة الكروم والطلاء النحاسي والطبقة الكربنة وطبقة النيتريد بفعالية.

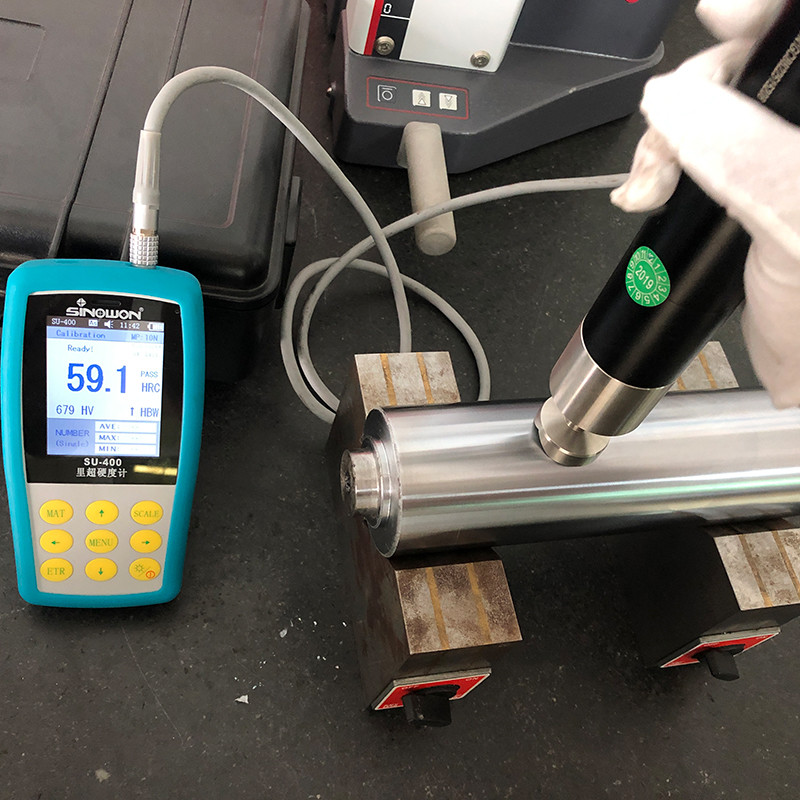

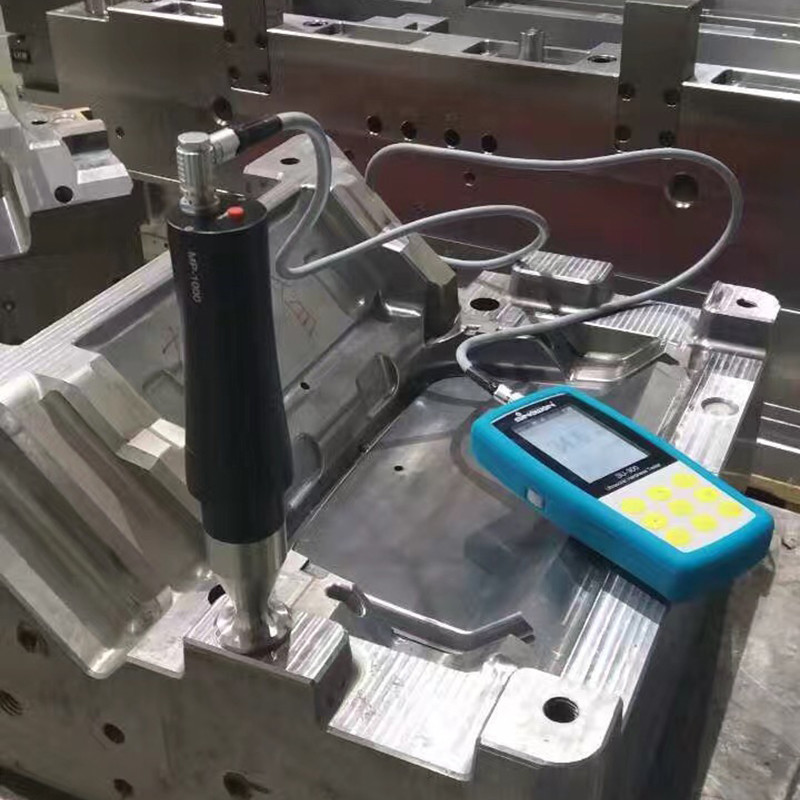

l SU-300M هو مقياس صلابة غير مدمر نظرًا لأن انطباع التلامس صغير جدًا بحيث لا يمكن ملاحظته، وهو أحد الحلول الممتازة لاختبار صلابة المنتجات النهائية، مثل القالب والترس والعمود والقضيب والبرغي والقضبان وما إلى ذلك.

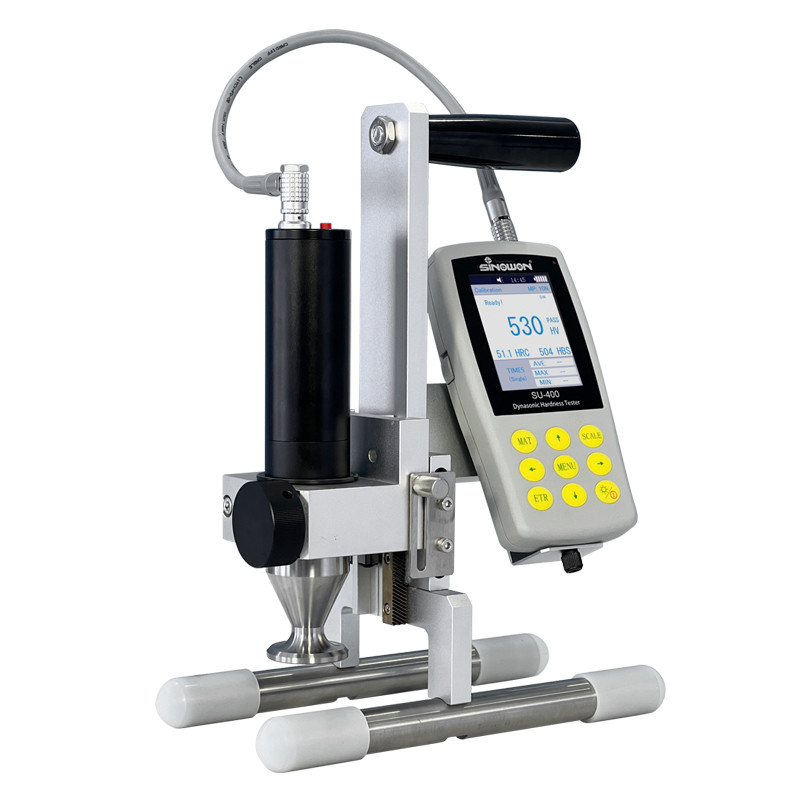

l لا يمكن لـ SU-300M العمل مع المجسات الآلية فحسب، بل يمكنه أيضًا العمل مع المجسات اليدوية، والتي يمكنها تلبية التطبيقات المختلفة في ضوء حالة خشونة السطح المختلفة.
l يتوافق SU-300M مع المعيار ASTM A1038-2005 والمعيار DIN DIN50159-1-2008 والمعيار الوطني الصيني GB/T 34205-2017.
تسليط الضوء على الخصائص:
l دقة مثالية ——±3% HV، ±1.5HR، ±3%HB.
l انطباع مجهري —— يمكن للمجهر عالي الطاقة فقط ملاحظة الانطباع.
l قياس سريع —— النتيجة في غضون ثانيتين.
l شاشة LCD كبيرة —— تعرض مباشرة نتيجة القياس وعدد المرات والحد الأقصى والحد الأدنى والمتوسط والانحراف.
l تشغيل سهل —— يعمل جيدًا بعد تدريب قصير.
l ضمان موعود —— ضمان لمدة عامين للوحدة الرئيسية (باستثناء المسبار).
l تخزين كبير —— حفظ 1000 مجموعة من بيانات القياس.
l معايرة بسيطة —— حفظ 20 مجموعة من بيانات المعايرة للاستدعاء، وتحسين كفاءة المعايرة.
المواصفات:
| السلعة | جهاز اختبار الصلابة بالموجات فوق الصوتية | ||||
| الموديل | SU-300M | ||||
| الكود # | 882-141M | ||||

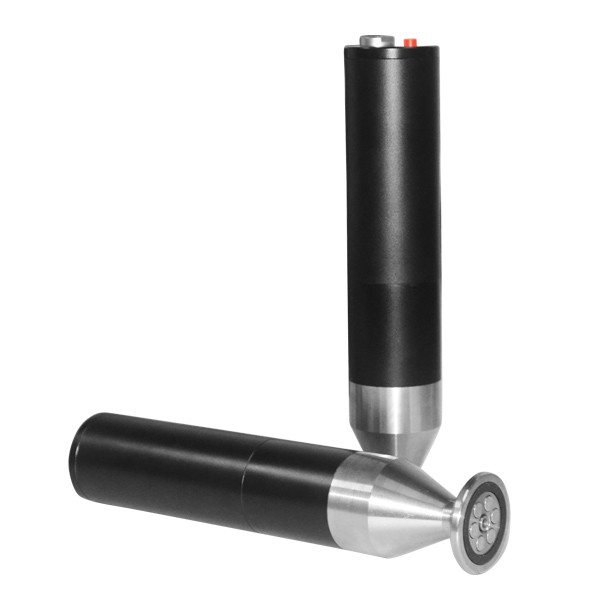

| المسبار الاختياري | المسبار اليدوي: 10N، 20N، 49N، 98N؛ المسبار الآلي: 3N، 5N، 8N، 10N | ||||
| نطاق القياس (DIN) | HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm | ||||
|
القياس الدقة (%) |
المقاييس | ﹤250HV | 250~500HV | 500~800Hv | ﹥800HV |
| HV0.1 | 6 | 7 | 8 | 9 | |
| HV0.3 | 6 | 7 | 8 | 9 | |
| HV0.8 | 5 | 5 | 6 | 7 | |
| HV1 | 5 | 5 | 6 | 7 | |
| HV5 | 5 | 5 | 5 | 5 | |
| HV10 | 5 | 5 | 5 | 5 | |
| مقاييس الصلابة | فيكرز (HV)؛ روكويل سي (HRC)؛ روكويل أ (HRA)؛ روكويل بي (HRB)؛ برينيل (HB) | ||||
| شاشة LCD | شاشة ملونة | ||||
| عرض البيانات | إضاءة خلفية LCD، قابلة للتعديل | ||||
| اللغة | الصينية والإنجليزية والألمانية والبرتغالية والتركية | ||||
| إخراج البيانات | RS232 Hyper Terminal/طابعة Bluetooth | ||||
| طباعة | بلوتوث | ||||
| تخزين البيانات | لحفظ 1000 مجموعة من بيانات القياس و 20 مجموعة من بيانات المعايرة | ||||
| إدخال الكلمات | الأحرف والأرقام | ||||
| بيئة العمل | درجة الحرارة: -10 درجة مئوية إلى 50 درجة مئوية؛ الرطوبة: 30٪ -80٪ رطوبة نسبية. | ||||
| جهد البطارية | بطارية ليثيوم قابلة لإعادة الشحن؛ الجهد: 4.2 فولت، 3200 مللي أمبير في الساعة | ||||
| جهد الشاحن | AC220V/50Hz، 110V/60Hz | ||||
| أبعاد ووزن الوحدة الرئيسية | أبعاد الوحدة الرئيسية: 160 × 80 × 30 مم (الطول × العرض × الارتفاع)؛ المسبار اليدوي: Φ22×153 مم؛ الوزن (بدون مسبار): 0.5 كجم | ||||
| أبعاد التعبئة والوزن | أبعاد التعبئة 320 × 430 × 155 مم (الطول × العرض × الارتفاع)؛ وزن التعبئة (التسليم القياسي) 4.3 كجم | ||||
