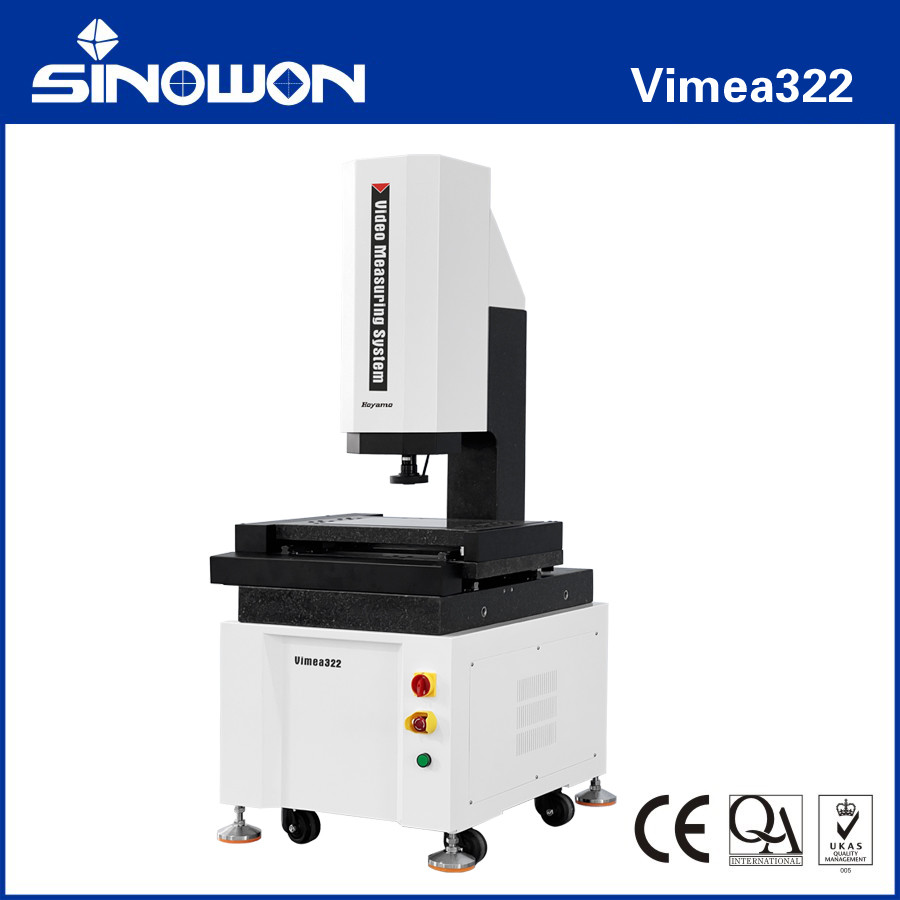

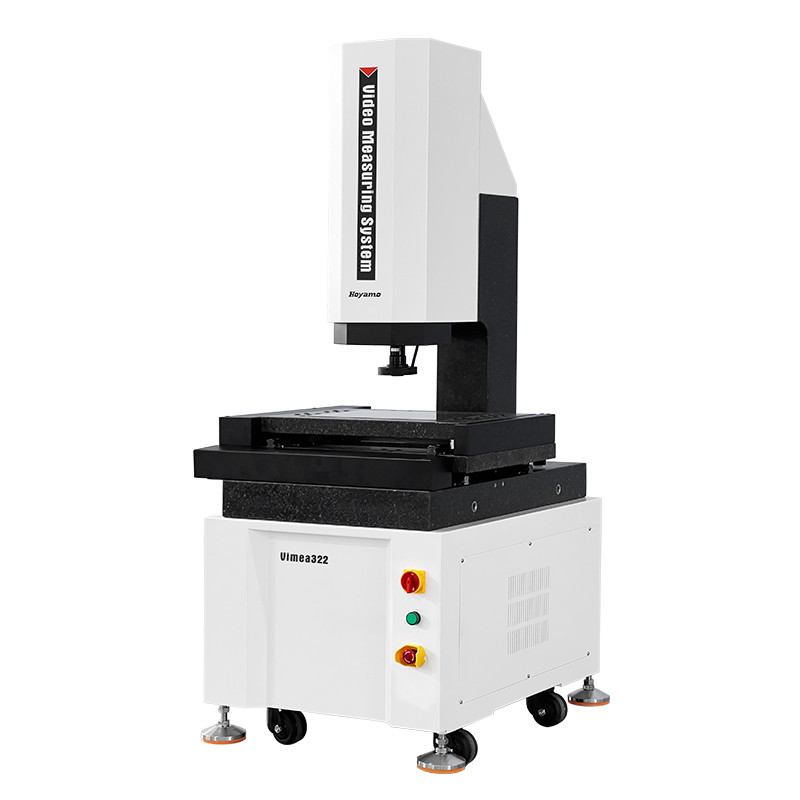

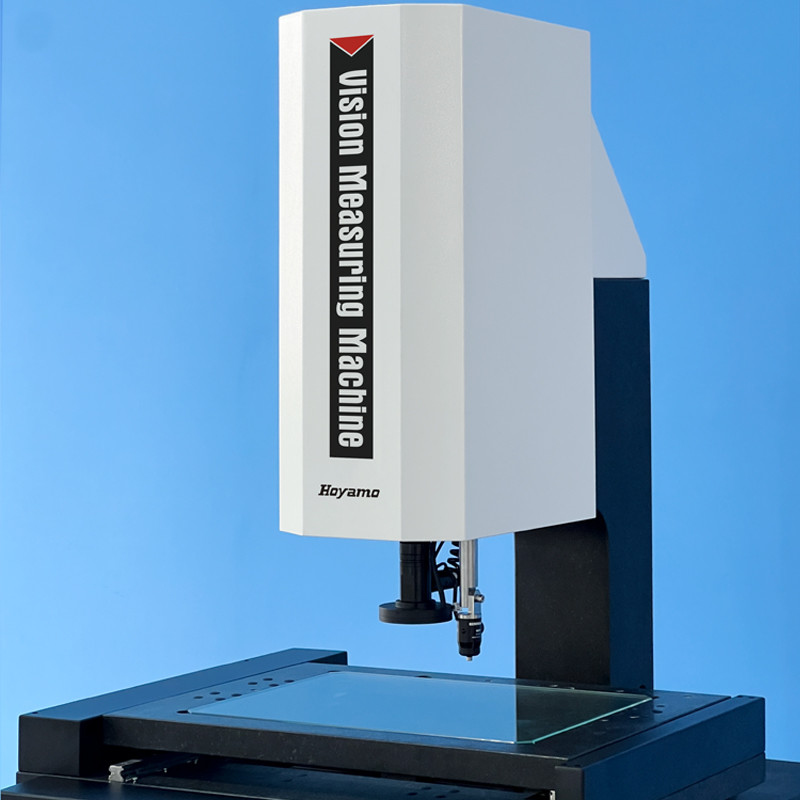

نظام قياس الفيديو التلقائي للكانتيليفر Vimea322 السلسلة
خصائص المنتج:
1.XYZ التحكم الآلي بالدقة CNC ثلاثي المحاور، تحديد المواقع الدقيق؛
2القاعدة والعمود من الجرانيت ، استقرار جيد
3.المرشدات الخطيّة الدقيق، المسامير الكروية من نوع الطحن ومحركات AC servo، الخ، تضمن دقة واستقرار نظام الحركة؛
4.0.5μm قاعدة الشبكة عالية الدقة لضمان دقة تحديد المواقع ودقة القياس للنظام.
5كاميرا رقمية عالية الدقة لتلبية احتياجات المراقبة الواضحة والقياس الدقيق
6.6عدسة بصرية عالية الوضوح بمعدل 5X، تكبير دقيق، تصحيح مرة واحدة للبيكسل.
7نظام الإضاءة السطحية المتحكم به البرنامج 5 حلقات 8 مناطق LED ونظام الإضاءة الموازية للخطوط المتحركة LED يدرك بذكاء ضبط سطوع 256 مستوى.
8برنامج قياس الرؤية الآلي iMeasuring مع وظائف قوية وسهلة التشغيل.
المواصفات:
| السلع | نظام قياس الفيديو التلقائي للكانتيليفر Vimea Series | |||

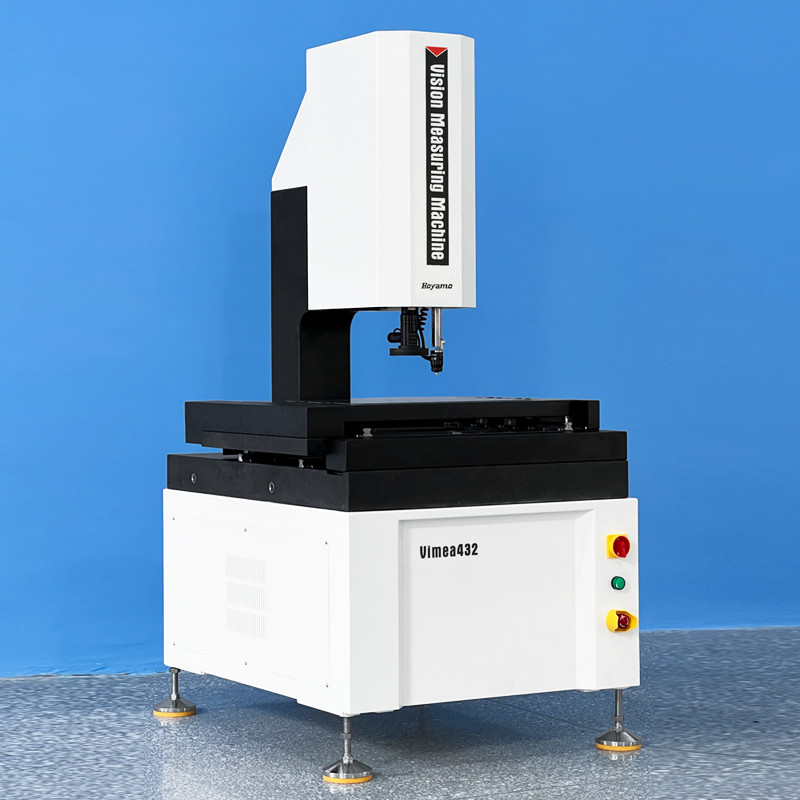

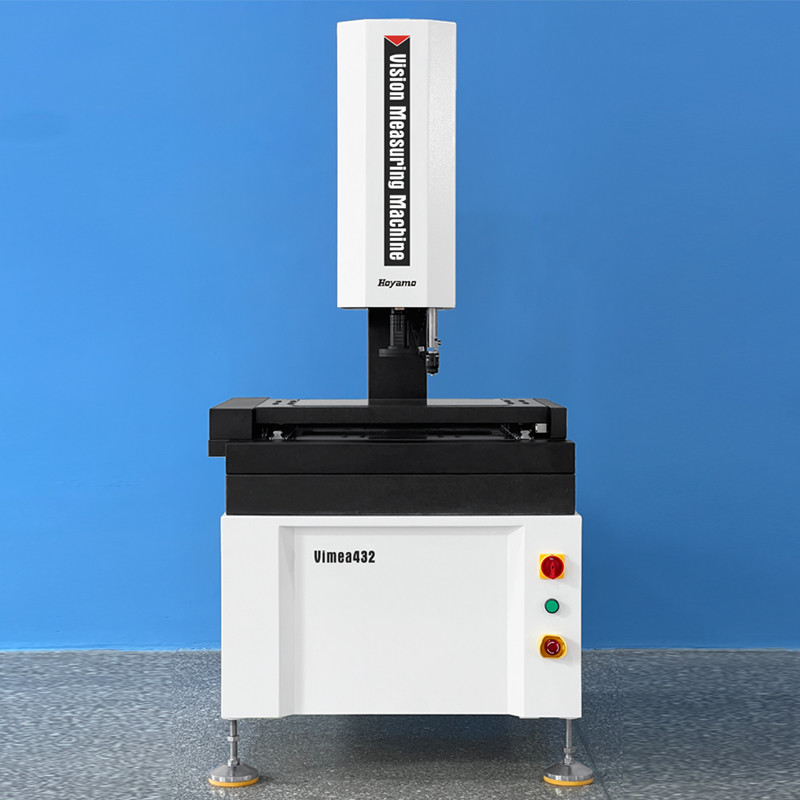

| النموذج | فيميا322 | فيميا 432 | فيميا 542 | |
| رحلة المحور X/Y | (300*200) ملم | (400*300) ملم | (500*400) ملم | |
| Z محور السفر | 200ملم | |||
| مقياس خطي لـ X/Y/Z 3 محور ((ملم)) | دقة مقياس خطي:0.5 مليون | |||
| وضع التوجيه | دليل خطي عالي الدقة، دليل مزدوج مسار مزدوج | |||
| وضع العمل | جهاز التحكم بالعصا، تشغيل الماوس، برنامج الكشف التلقائي | |||
| الدقة* | محور XY:≤2.5+L/200 ((um) | |||
| محور Z:≤5.0+L/200 ((um) | ||||
| التكرار | 2م | |||
|
الإضاءة النظام |
المخطط | إضاءة الحافة الموازية LED | ||
| السطح | 0~255 بدون خطوة قابلة للتعديل 5 حلقات 8-قسمة إضاءة سطح LED | |||
| نظام الفيديو** | كاميرا رقمية عالية الدقة | |||
| 6عدسة تكبير يدوية، تكبير بصري:0.7X-4.5X، تكبير الفيديو: 28X ~ 180X | ||||
| برمجيات القياس | iقياس | |||
| نظام التشغيل | دعم نظام التشغيل WIN 10/11-32/64 | |||
| اللغة | اللغة الإنجليزية، الصينية المبسطة، الصينية التقليدية، إختياريات اللغات الأخرى | |||
| بيئة العمل | درجة الحرارة 20 °C ± 2 °C ، تغير درجة الحرارة < 1 °C / Hr ؛ الرطوبة 30٪ ~ 80٪ RH ؛ اهتزاز < 0.02g ، ≤ 15Hz. | |||
| إمدادات الطاقة | 220 فولت / 50 هرتز / 10A | |||
| قدرة الحمل | 25 كجم ~ 50 كجم | |||
| البعد ((WxDxH) | (789*636*1640) ملم | (961*747*1640) ملم | 121*860*1690) ملم | |
| أبعاد العبوة ((WxDxH)) | (1040*900*1900) ملم | (1140*1000*1900) ملم | (1260*1100*1900) ملم | |
| الوزن الإجمالي | 200 كيلوغرام | 320 كيلوغرام | 505 كجم | |
ملاحظة:
L هو الطول المقاس ((ملم) ، والدقة الميكانيكية من محور Z ودقة التركيز ترتبط ارتباطا كبيرا مع سطح قطعة العمل.
التكبير هو قيمة تقريبية، ويرتبط ببعد الشاشة و الدقة.
0.5X أو 2X هدف اختياري متاح حسب الاحتياجات.
وصف نموذج تكوين المنتج (المثال مع Vimea322):
| فئة المنتجات | 2.5D | ثلاثية الأبعاد | 2.5D | ثلاثية الأبعاد |
| السلع | 2.5D نظام قياس الفيديو الآلي |
ثلاثي الأبعاد الآلي نظام قياس الاتصال والفيديو |
2.5D تلقائي نظام قياس بالليزر والفيديو |
3D التلقائي متعدد الحواس آلة قياس |
| النموذج | فيميا 322A | فيميا322B | فيميا 322C | فيميا 322D |
| النوع | أ | ب | ج | د |

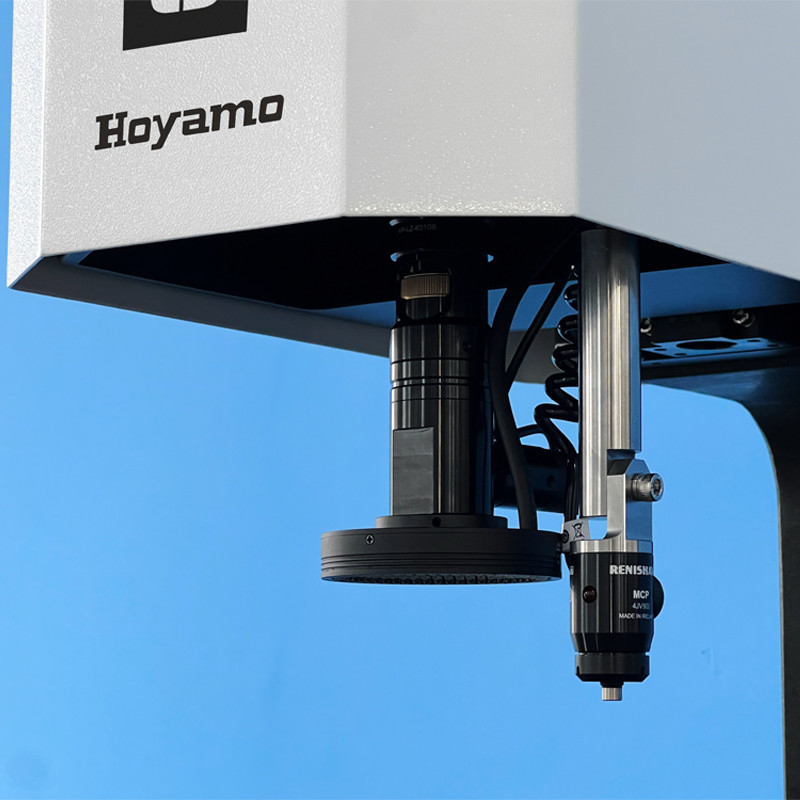

| الأهمية | جهاز استشعار العدسة الضوئية | جهاز استشعار العدسة الكبيرة و جهاز استشعار المسبار | مستشعر العدسة الكبيرة و مستشعر الليزر | جهاز استشعار العدسة الكبيرة، جهاز استشعار المسبار والجهاز الاستشعار بالليزر |
| مسبار الاتصال | بدون | أجهزة MCP-Kit1 | بدون | أجهزة MCP-Kit1 |
| وحدة الليزر | بدون | بدون | ليزر أومرون | ليزر أومرون |
| إصدار البرنامج | القياس41 | القياس42 | القياس50 | القياس51 |
نماذج ومواصفات أنظمة قياس الفيديو التلقائية ذات الصلة:
| النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# |
| فيميا 322A | 524-120G | فيميا 432A | 524-120H | فيميا 542A | 524-120J |
| فيميا322B | 524-220G | فيميا 432B | 524-220H | فيميا 542B | 524-220J |
| فيميا 322C | 524-320G | فيميا 432C | 524-320H | فيميا 542C | 524-320J |
| فيميا 322D | 524-420G | فيميا 432 دي | 524-420H | فيميا 542 دي | 524-420J |
نظام قياس الفيديو التلقائي للدبابيس جدول دليل السفر:
| السفر |
النموذج |
الدقة |
رحلات المحور الخامس ملم |
رحلات " ياكسيس " ملم |
محور Z السفر القياسي ملم |
محور Z الحد الأقصى للسفر المخصص ملم |
|
| E1x,y | E1z | ||||||
| 300×200×200 | فيميا322 | 2.5+L/200 | 5.0+L/200 | 300ملم | 200ملم | 200ملم | 250ملم |
| 400×300×200 | فيميا 432 | 2.5+L/200 | 5.0+L/200 | 400ملم | 300ملم | 200ملم | 300ملم |
| 500×400×200 | فيميا 542 | 2.5+L/200 | 5.0+L/200 | 500ملم | 400ملم | 200ملم | 400ملم |
