اختبار صلابة الموجات فوق الصوتية الدقة حلول قياس صلابة الكرة الصلبة

اختبار صلابة الموجات فوق الصوتية الدقة حلول قياس صلابة الكرة الصلبة

I. عينات الاختبار والمتطلبات:

العينات: كرة فولاذية (الشكل 1)

المواد: الفولاذ

حجم الكرة الفولاذية: 11 ملم

المتطلبات: يجب اختبار صلابة منتج الكرة الصلبة.

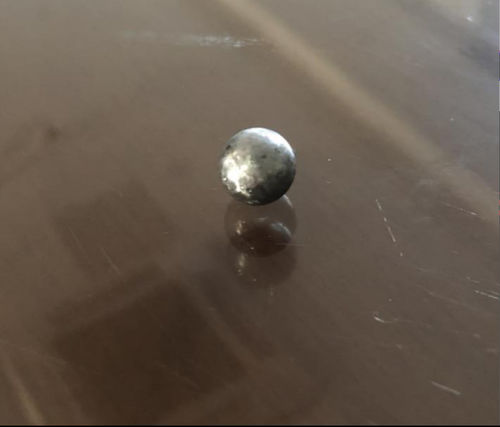

الشكل 1 الرسم الفيزيائي للعينة

التحدياتFمن قبلجالخصومات:

جسم الجهاز التقليدي لقياس صلابة الجهاز المكتبي Rockwell ثقيل نسبياً ، ويستخدم عادةً للقياس المعملي ، والحفرة كبيرة بعد القياس ،و الكرة الفولاذية لم تعد قابلة للاستخدام في السلع، ويمكن فقط أن يتم إزالتها، لذلك هو مناسب فقط لعملية أخذ عينات عشوائية اختبار صلابة مدمرة، وليس مناسبة للمستخدمين لتنفيذ فحص صلابة على نطاق واسع من قطع العمل في الموقع.

اختبار صلابة فيكرز يطالب على المشغل، منخفضة الكفاءة، وغير مناسبة للعملاء لفحص المنتجات ذات الحجم الكبير.

يستخدم اختبار صلابة ليب المحمول مبدأ تأثير ليب لقياس صلابة المنتج ، والذي يتطلب متطلبات عالية لحجم ووزن قطعة العمل المقاسة ،ويمكنها قياس قطع العمل الكبيرة والمتوسطة الحجم فقط (المتطلب النظري لـ 5 كجم)لا يمكنها قياس قطع العمل ذات الأشكال الخاصة، قطع العمل الصغيرة، قطع العمل الرقيقة (بما في ذلك الغسيل الكهربائي، طلاء الرذاذ، طبقة النتريد، إلخ).لا يمكن قياس صلابة الكرات الصلبة مع اختبار صلابة ليب.

كان مدير جودة العميل يواجه تحدي نقص معدات الاختبار للتحقق من صلابة القطع المعدة بشكل كاملمحلول قياس القسوة غير المدمرة.

حلول:

بناءً على التحديات الحالية للعميل، قررنا استخدام جهاز اختبار صلابة بالموجات فوق الصوتية لقياس العينات.

وقت القياس الفردي لجهاز اختبار صلابة بالموجات فوق الصوتية حوالي 4 ثوانٍ في الوقت which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

قطر التجويف بعد قياسه بواسطة اختبار صلابة بالموجات فوق الصوتية هو 0.026mm. قطر التجويف بعد قياسه بواسطة اختبار صلابة روكويل هو 0.484 ملم (انظر الشكل 2 للحصول على التجاويف)بعد قياسه باستخدام اختبار صلابة بالموجات فوق الصوتية، فإنه لن يؤثر على التجميع والاستخدام اللاحق للمستخدم.

اختبار صلابة الموجات فوق الصوتية من شركة سينوون الدقيقة يتبنى قوة اختبار الحمل الصغيرةوالتي يمكن أن تقيس صلابة الكروم من بطارية قطب قطعة لفة في دفعات دون إضرار قطعة العمل بعد المعايرةلضمان جودة الإنتاج بشكل فعال.

الشكل 2.باستخدام المجهر عالي الوضوح Sinowon VM-500 لتكبير 412 مرة لمراقبة مقارنة ثقب قياس القسوة بالموجات فوق الصوتية وقطر ثقب قياس القسوة Rockwell

IV. نتائج الاختبار:

لقد اختبرنا قيم صلابة العينات باستخدام اختبار الصلابة المجهرية، اختبار صلابة روكويل و اختبار الصلابة فوق الصوتية على التوالي.

V. الاختبارالاستنتاجات:

من خلال تحليل البيانات المذكورة أعلاه ، يتم استخلاص الاستنتاجات التالية:

يمكن لمختبر صلابة الموجات فوق الصوتية SU-300 التحقق بالكامل من صلابة عينات الكرات الصلبة ، وفحص المنتجات التي لا تفي بمعيار الصلابة بسرعة.

اختبار صلابة بالموجات فوق الصوتية له مزايا السرعة العالية، قابلية النقل، والدقة العالية.وقطع العمل التي لا يمكن اختبارها بواسطة اختبار صلابة سطح المقاعديمكن استخدامه لفحص صلابة كميات كبيرة من قطع العمل المنتهية في الموقع ، وليس هناك حاجة للقلق بشأن مشكلة تفكيك المنتج بعد اختبار الصلابة.

يستخدم اختبار صلابة الموجات فوق الصوتية قوة اختبار الحمل الصغيرة لقياس قطع العمل الرقيقة التي لا يمكن اختبار صلابة ليب قياسها ، مثل الألواح الرقيقة ، الأنابيب ذات الجدران الرقيقة ، طبقات الكهرباء ،طلاء الرش، أسطح النترات، الأسطح الكربورية، وغيرها من صلابة السطح. لا توجد حفرات مرئية على سطح قطعة العمل بعد الاختبار. لذلك،انها مثالية للمستخدمين المتطورين الذين لا يحتاجون إلى أي ضرر على سطح المنتج، ويمكنها إجراء قياس القسوة دون إتلاف المنتج النهائي.

مع برنامج معالجة البيانات SPC ، يدعم البيانات عبر الإنترنت والبيانات التاريخية لتلقي الإحصاءات ، وبيانات القياس المرئية ، وعرض أيقونة بديهية ، ويمكن تعيين الحدود العليا والسفلية ،يسلط الضوء على الشذوذ، دعم تقارير التوفير والتصدير، ويمكن تتبع بيانات الاختبار.

يوفر اختبار الصلبة بالموجات فوق الصوتية من سلسلة Sinowon Precision SU-300 حلًا فعالًا لاختبار الصلبة في الموقع للإنتاج الصناعي الحديث.مع تحسين مراقبة الجودة في المؤسسة، فإنه يقلل من خسارة الشركة ويزيد من أرباح الشركة.

توصيات العلامة التجارية:

"دونغغغوان سينووون أداة دقة" هي شركة عالية التقنية، وهي شركة وطنية لتصنيع الصيغة القياسية لمختبرات صلابة بالموجات فوق الصوتية،رائد في صناعة اختبار صلابة بالموجات فوق الصوتية، وشركة رائدة في تصدير اختبار صلابة بالموجات فوق الصوتية. مع 300 منفذ خدمة تاجر في الصين ، فهي العلامة التجارية الأولى للمستخدمين لشراء اختبار الصلابة بالموجات فوق الصوتية.
