الاختبارSالعيناتRالمواصفات:

قطعة العمل: أنبوب الفولاذ المقاوم للصدأ (الشكل 1).

قطر المنتج: 10-20mm

متطلبات صلابة القياس 130 ~ 220HV

متطلبات الاختبار: فحص كامل عبر الإنترنت

الأداة المستخدمة: اختبار صلابة بالموجات فوق الصوتية SU-400M (مستكشف 3N محرك)

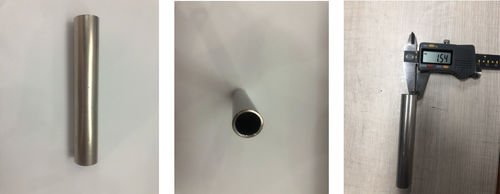

الشكل الأول: الرسم الفيزيائي للعينات

التيار الحالي(ب)أين(ب)المراهم:

1اختبار صلابة روكويل، اختبار صلابة برينيل، اختبار صلابة فيكرز، كفاءة قياس منخفضة. هناك حفرة ملحوظة بعد القياس، لذلك يمكن فقط أخذ العينات.

2يستخدم اختبار Leeb القاسي المحمول مبدأ تأثير Leeb لقياس صلابة المنتج ، والذي يتطلب متطلبات عالية لحجم ووزن قطعة العمل المقاسة ،ويمكنها قياس قطع العمل الكبيرة والمتوسطة الحجم فقط (المتطلب النظري لـ 5 كجم)لا يمكنها قياس قطع العمل ذات الأشكال الخاصة، قطع العمل الصغيرة، قطع العمل الرقيقة (بما في ذلك الغسيل الكهربائي، طلاء الرذاذ، طبقة النتريد، إلخ).ليس من الممكن اختبار صلابة الكروم من اللفائف مع صلابة ليب.

اختبار صلابة بالموجات فوق الصوتية من Sinowon Precision يتبنى قوة اختبار الحمل الصغيرةوالتي يمكنها إجراء فحص كامل غير مدمر لصلابة أنابيب الفولاذ المقاوم للصدأ دون إلحاق ضرر بالقطعة بعد المعايرةلضمان جودة إنتاج المنتجات.

كما أراد العملاء إيجاد طريقة قياس صلابة فعالة وغير مدمرة للقياس السريع والفحص.

حلول:

بناءً على نقاط الألم الحالية، قررنا استخدام جهاز اختبار صلابة بالموجات فوق الصوتية لقياس العينة.

لأن وقت قياس واحد لجهاز اختبار صلابة بالموجات فوق الصوتية حوالي 6 ثوانٍ في الوقت ، فإن الكفاءة تزداد بمقدار 17 مرة مقارنة بجهاز اختبار صلابة الروكويل المكتبي.وقطر التدفق بعد قياسه بواسطة اختبار صلابة بالموجات فوق الصوتية هو 0.026mm ، وقطر التدفق بعد قياسه بواسطة اختبار صلابة روكويل هو 0.484mm (انظر الشكل 2 للتدفق).بعد استخدام اختبار الصلبة بالموجات فوق الصوتية ،لا تؤثر على تجميع المستخدم واستخدامه لاحقاً.

الشكل 2.باستخدام المجهر عالي الوضوح Sinowon VM-500 لتكبير 412 مرة لمراقبة مقارنة ثقب قياس القسوة بالموجات فوق الصوتية وقطر ثقب قياس القسوة Rockwell

IV. مقارنةTهوRالمصابينمصلابةTإستر ويوصوتيهـالقلقT(إيستر)

اختبار صلابة ميكرو فيكرز (قوة الاختبار 300gf)

اختبار صلابة بالموجات فوق الصوتية SU-400M(قوة الاختبار 300gf)

ملاحظة: القيم المشار إليها بالأحمر هي القيم القصوى والحد الأدنى لنفس العينة التي تم قياسها 5 مرات.

صورة قياس المجال في اختبار صلابة ميكرو فيكرز:

صور قياسات الميدان لجهاز اختبار صلابة بالموجات فوق الصوتية:

V. نتيجة الاختبار:

من خلال تحليل البيانات المذكورة أعلاه ، يتم استخلاص الاستنتاجات التالية:

اختبارات الصبر بالموجات فوق الصوتية سهلة التشغيل وموثوقة للغاية، مما يتيح قياسات صلابة دقيقة.

اختبار صلابة بالموجات فوق الصوتية له خصائص قابلية النقل وكفاءة عالية ودقة عالية وعدم التدمير.يمكن أن تحل العديد من مشاكل صلابة قطعة العمل التي لا يمكن اختبارها بواسطة سطح المكتب و Leeb اختبار صلابة، ويوفر طريقة فعالة لاختبار القسوة في الموقع للإنتاج الصناعي الحديث.

استخدام اختبار صلابة بالموجات فوق الصوتية لا يحسن فقط من مراقبة جودة المؤسسة ، ولكن أيضا يقلل من خسارة المؤسسة ويزيد من ربح المؤسسة.
