اختبار صلابة الموجات فوق الصوتية الدقيقة بطارية الطاقة الجديدة قطب قطعة حل قياس صلابة اللف

I. اختبارعينات وتتطلبات:

قطعة العمل: لفة قطعة قطب بطارية الطاقة الجديدة (الشكل 1).

قطر المنتج: 800 مم

سمك الطلاء بالكروم: طلاء 200 ميكرومتر

الخشونة: Ra 0.006 ميكرومتر

التردد الدائري: 2 ميكرومتر

متطلبات القياس: قياس صلابة الكروم للفة قطعة قطب البطارية

الأداة المستخدمة: جهاز اختبار صلابة اللف SU-300M

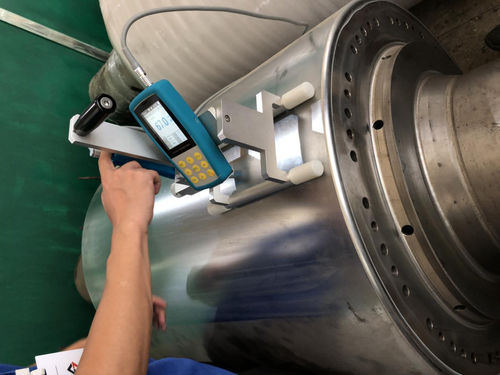

الشكل 1. لفات قطعة قطب البطارية

II. التحديات التي تواجه العملاء:

1. جهاز اختبار صلابة روكويل، جهاز اختبار صلابة برينيل، جهاز اختبار صلابة فيكرز، المنتج كبير جدًا بحيث لا يمكن قياسه مباشرة. من الضروري قياس المنتج بعد القطع، وهو أمر غير فعال، ولا يمكن التخلص من المنتج إلا بعد الكشف. في الممارسة العملية، هذه طريقة الاختبار غير مناسبة للفحص المجمّع.

2. يستخدم جهاز اختبار الصلابة المحمول Leeb مبدأ تأثير Leeb لقياس صلابة المنتج، والذي يتطلب متطلبات عالية لحجم ووزن قطعة العمل المقاسة، ولا يمكنه قياس سوى قطع العمل الكبيرة والمتوسطة الحجم (المتطلب النظري 5 كجم). لا يمكنه قياس قطع العمل ذات الأشكال الخاصة، وقطع العمل الصغيرة، وقطع العمل الرقيقة (بما في ذلك الطلاء الكهربائي، والطلاء بالرش، وطبقة النتريد، وما إلى ذلك). لذلك، من غير الممكن اختبار صلابة الكروم لللفات باستخدام صلابة Leeb.

واجه مدير الجودة لدى العميل تحدي عدم وجود معدات اختبار للتحكم في صلابة الكروم لللفات وأراد إيجاد حل قياس صلابة فعال وغير مدمر.

III. الحلول:

بناءً على التحديات الحالية للعميل، قررنا استخدام جهاز اختبار صلابة بالموجات فوق الصوتية لقياس العينة.

يبلغ وقت القياس الفردي لجهاز اختبار الصلابة بالموجات فوق الصوتية حوالي 4 ثوانٍ/مرة، وهو أعلى بأكثر من 17 مرة من كفاءة القياس لجهاز اختبار صلابة روكويل المكتبي وأكثر من 40 مرة من كفاءة القياس لجهاز اختبار صلابة فيكرز المكتبي.

يبلغ قطر الانبعاج بعد القياس بواسطة جهاز اختبار الصلابة بالموجات فوق الصوتية 0.026 مم. يبلغ قطر الانبعاج بعد القياس بواسطة جهاز اختبار صلابة روكويل 0.484 مم (انظر الشكل 2 للانبعاج). بعد القياس باستخدام جهاز اختبار الصلابة بالموجات فوق الصوتية، لن يؤثر على التجميع والاستخدام اللاحقين للمستخدم.

يعتمد جهاز اختبار الصلابة بالموجات فوق الصوتية من Sinowon Precision قوة اختبار تحميل صغيرة، والتي يمكنها قياس صلابة الكروم للفة قطعة قطب البطارية على دفعات دون إتلاف قطعة العمل بعد المعايرة، وذلك لضمان جودة إنتاج المنتج بشكل فعال.

الشكل 2. استخدام مجهر Sinowon VM-500 عالي الدقة لتكبير 412 مرة لمراقبة مقارنة انبعاج قياس الصلابة بالموجات فوق الصوتية وقطر انبعاج قياس صلابة روكويل

IV. اختبارتتائج.

إحصائيات وتحليل البيانات المقاسة بواسطة جهاز اختبار الصلابة بالموجات فوق الصوتية على عينات اللف.

ملاحظة: القيم المميزة باللون الأحمر هي الحد الأقصى والحد الأدنى لنفس العينة التي تم قياسها 6 مرات.

وقت الاختبار حوالي 4 ثوانٍ، راجع فيديو الاختبار للحصول على التفاصيل.

V. اختبارصور

VI. اختبارخلاصات:

من خلال تحليل البيانات أعلاه، يتم استخلاص الاستنتاجات التالية:

جهاز اختبار الصلابة بالموجات فوق الصوتية سهل التشغيل، وله ثبات عالي، ولا يحتاج إلا إلى إعداد عينة معالجة سطحية من نفس مادة المنتج الذي تم اختباره، والتي يمكنها تحقيق قياس صلابة دقيق.

يتميز جهاز اختبار الصلابة بالموجات فوق الصوتية بمزايا السرعة العالية، وقابلية النقل، والدقة العالية، وما إلى ذلك، والتي يمكنها حل العديد من قطع العمل غير المنتظمة والكبيرة وقطع العمل التي لا يمكن اختبارها بواسطة جهاز اختبار الصلابة المكتبي. يمكن استخدامه للفحص الموقعي لصلابة الكميات الكبيرة من قطع العمل النهائية، وليست هناك حاجة للقلق بشأن مشكلة خردة المنتج بعد اختبار الصلابة.

يستخدم جهاز اختبار الصلابة بالموجات فوق الصوتية قوة اختبار تحميل صغيرة لقياس قطع العمل الأكثر رقة التي لا يمكن لجهاز اختبار صلابة Leeb قياسها، مثل الألواح الرقيقة والأنابيب ذات الجدران الرقيقة وطبقات الطلاء الكهربائي والطلاء بالرش والأسطح النيتريدية والأسطح المكربنة وغيرها من صلابة السطح. لا تترك أي انبعاجات مرئية على سطح قطعة العمل بعد الاختبار. لذلك، فهو مثالي للمستخدمين المتطورين الذين لا يتطلبون أي ضرر لسطح المنتج، ويمكنهم إجراء قياس الصلابة دون إتلاف المنتج النهائي.

باستخدام برنامج معالجة بيانات SPC، فإنه يدعم البيانات عبر الإنترنت والبيانات التاريخية لتلقي الإحصائيات، وبيانات القياس المرئية، وعرض الرموز التوضيحية، ويمكنه تعيين حدود عليا وسفلى، وتسليط الضوء على الحالات الشاذة، ودعم حفظ وتصدير التقارير، ويمكن تتبع بيانات الاختبار.

يوفر جهاز اختبار الصلابة بالموجات فوق الصوتية من سلسلة Sinowon Precision SU-300 حلاً فعالاً للاختبار الموقعي للصلابة للإنتاج الصناعي الحديث. في حين أنه يحسن مراقبة الجودة للمؤسسة، فإنه يقلل من خسارة المؤسسة ويزيد من ربح المؤسسة.

يمكن قياس المعلمات التالية بواسطة [جهاز اختبار الصلابة بالموجات فوق الصوتية الآلي SU-300M مع دعامة خاصة لللفات ذات المسبار الآلي]:

1. تقييم جودة المواد: يمكن أن يساعد قياس الصلابة في تقييم جودة المواد لللفات. تشير الصلابة العالية بشكل عام إلى أن المادة أكثر صلابة، مع مقاومة أفضل للتآكل والمتانة.

2. تقييم أداء اللفة: عن طريق قياس صلابة اللفة، يمكن تقييم خصائص أدائها، مثل قدرتها على تحمل الضغط العالي والأحمال الثقيلة. كلما زادت الصلابة، زادت قدرة اللفة بشكل عام على تحمل ضغوط وأحمال أكبر.

3. فحص جودة الطلاء بالكروم: الطلاء بالكروم هو طلاء واقي شائع الاستخدام، والذي يمكن أن يوفر مقاومة للتآكل ومقاومة للتآكل على سطح اللفة. عن طريق قياس صلابة الطلاء بالكروم، يمكن تقييم جودته وسمكه لضمان أنه يتمتع بخصائص وقائية كافية.

4. مراقبة الجودة: قياس الصلابة هو جزء مهم من مراقبة الجودة، والذي يمكن استخدامه لضمان الاتساق والتوحيد القياسي في عملية تصنيع اللفة. عن طريق قياس الصلابة بانتظام، يمكن اكتشاف أي لفات غير متوافقة ويمكن اتخاذ الإجراءات المناسبة لإصلاحها أو استبدالها
