تطبيق اختبار صلابة بالموجات فوق الصوتية في قياس صلابة أدوات أنابيب مستديرة من المعادن الكبيرة

تطبيق اختبار صلابة بالموجات فوق الصوتية في قياس صلابة أدوات أنابيب مستديرة من المعادن الكبيرة

نتائج اختبار القسوة يمكن أن تعكس الاختلافات في التكوين الكيميائي والبنية الدقيقة وعملية معالجة المواد في ظل ظروف معينة.اختبار القسوة هو الأكثر استخداما، أسرع وأكثر طريقة اختبار اقتصادية في اختبار الخصائص الميكانيكية.

أنا.صلابةمتأمين(ل)حجةمالـRأوند(ب)إيبF(الشكل 1).

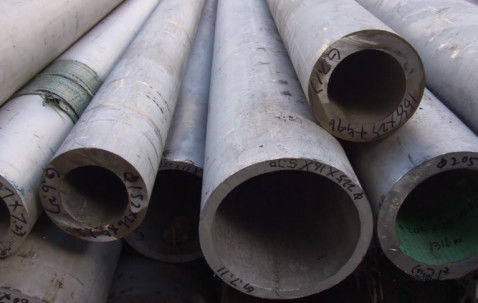

الشكل 1: أدوات الأنبوب المعدنية الكبيرة

وتشمل طرق الاختبار المستخدمة عادة اختبار صلابة برينيل، اختبار صلابة روكويل، واختبار صلابة فيكرز.

وتشمل طرق اختبار القسوة المحمولة المستخدمة عادة اختبار Leeb ، اختبار القسوة بالموجات فوق الصوتية ، إلخ.

يستخدم اختبار صلابة برينيل واختبار صلابة روكويل طريقة اختبار الصلابة الكبيرة.قيمة صلابة برينيل هي قوة الكشف مقسمة على مساحة السطح الكروي للشق، ومحاول صلابة روكويل هو الزيادة المتبقية لعمق التسرب. قيمة صلابة فيكرز هي قوة الكشف مقسمة على مساحة سطح التسرب.

يتم قياس صلابة برينيل وروكويل بالضغط الكلي ، والقطر الكبير لكرة الإدراج ، والقطر الكبير للإدراج (الشكل 2).فيكرز لديها متطلبات عالية لمستوى تشغيل المشغل ووقت تشغيل طويلولذلك، فإن اختبار صلابة سطح المكتب مناسبة للتفتيش المجموعة، والتفتيش في الموقع من قطع العمل الكبيرة والاختبار غير المدمرة.

في عام 1961 اخترع الدكتور كلاوس كليستيل طريقة UCI (معوقة الاتصال بالموجات فوق الصوتية)ومدى تطبيق واسع، وقد استخدمت على نطاق واسع في العقود الأخيرة وأصبحت واحدة من أهم وأكثر موثوقية أساليب اختبار القسوة.

الشكل 2.باستخدام المجهر عالي الوضوح Sinowon VM-500 لتكبير 412 مرة لمراقبة مقارنة ثقب قياس القسوة بالموجات فوق الصوتية وقطر ثقب قياس القسوة Rockwell

(قطر التدفق من اختبار صلابة بالموجات فوق الصوتية هو 0.026mm، وقطر التدفق من اختبار صلابة روكويل هو 0.484mm)

الثاني.الموجات فوق الصوتيةهـالقلقTإسترWالعمل(ب)المبدأ

معوقة الاتصال بالموجات فوق الصوتية هي طريقة تدفق ديناميكية لا تقيس التدفقات مباشرة.يتم تحفيز قضيب الاهتزاز مع مدخل محدد (مدخل الماس الهرمية رباعية الشكل العادية) في النهاية لإجراء اهتزازات بالموجات فوق الصوتية الطويلةمن خلال الضغط على المُدخل في سطح الاختبار بقوة معينة، سيتم إعاقة الاهتزاز الطولي للعصا الاهتزازية ويتغير تردد الرنين.كمية التغيير هي وظيفة من مساحة السطح من التجويف والمعيار الفعلي للاستمالة للنظام، ويتم الحصول على قيمة القسوة من كمية تغير التردد.

الثالث.صعوبة فيمتسهيلهـحرارة(ل)حجة(ب)إيبFالاحتياجات

بسبب وزنها الثقيل ، لا يمكن استخدام جهاز اختبار صلابة سطح المكتب إلا في مكان ثابت في مختبر أو ورشة عمل. هناك العديد من أنواع أدوات الأنابيب الكبيرة التي تحتاج إلى قياسها.قطعة العمل كبيرة، ويحتاج استخدام قياس صلابة سطح المكتب ليتم قطعها قبل استخدام قياس اختبار صلابة سطح المكتب، وكفاءة الكشف منخفضة، ويمكن فقط رمي المنتج بعد الاختبار.ولذلك، فإنه لا يناسب إلا لعملية أخذ عينات عشوائية من اختبار القسوة المدمرة، وليس مناسبًا للمستخدمين لإجراء فحص على نطاق واسع لقسوة القطع في الموقع.

بدأ استخدام قياس ليب المحمول في تقنية قياس القسوة في عام 1978.يستخدم اختبار صلابة ليب مبدأ الاصطدام لحساب قيمة الصلابة عن طريق نسبة سرعة الارتداد إلى سرعة الاصطداملأن اختبار ليب للصلابة يتطلب متطلبات عالية لحجم ووزن وخامة القطعة المقياسة ، والحفرة واضحة بعد القياس ،أنها ليست مناسبة للتفتيش الكامل للمنتج.

IV. بالمقارنة مع التقليديةسطح المكتباختبار القسوة، اختبار القسوة بالموجات فوق الصوتية لها المزايا التالية:

سرعة الكشف سريعة والكفاءة عالية

يجب على اختبار صلابة روكويل التقليدي، اختبار صلابة برينيل واختبار صلابة فيكرز تحميل قيمة قوة معينة على قطعة العمل ثم تفريغ وقياس عمق التدفق،قطر وشمال قطعة العمل بعد تحميلها، ويستغرق حوالي 30 ~ 50 ثانية لاختبار قطعة العمل.

يستخدم اختبار صلابة الموجات فوق الصوتية طريقة قياس إلكترونية ، ويقيس جهاز الاستشعار للموجات فوق الصوتية من خلال تغيير تردد الموجات فوق الصوتية ،ويستغرق فقط 3 ~ 5 ثواني لاختبار قطعة العمل، مما يحسن بكثير من كفاءة العمل.

سهلة الحمل والقياس في الموقع

لاستخدام اختبار صلابة روكويل، اختبار صلابة برينيل، واختبار صلابة فيكرز للكشف عن الصلابة، فمن الضروري قطع القطعة إلى أجزاء صغيرة قبل الاختبار.

اختبار صلابة بالموجات فوق الصوتية صغير الحجم ، ويمكن استخدامه لاختبار الصلابة دون إلحاق ضرر بالقطعة ، وهو مناسب لاختبار الصلابة في الموقع للقطاعات الكبيرة أو ذات الشكل الخاص ،ويستخدم على نطاق واسع في الطيران، الطيران والفضاء، الصناعة، الخ

الاختبار غير المدمر لقطع العمل

قياسات تينيل روكويل وبرينيل التقليدية تستخدم طرق قياس مكروسكوبية لتحديد الكبار.تستخدم اختبارات صلابة بالموجات فوق الصوتية مسبارًا بالموجات فوق الصوتية ذو الحمل المنخفض الذي لا يترك حفرات مرئية بعد القياس، لأنها مناسبة للمستخدمين الذين يحتاجون إلى اختبار غير مدمر على سطح عال.

دقة عالية واستقرار جيد

يتم عرض مقارنة نتائج اختبار صلابة بالموجات فوق الصوتية ومختبر صلابة الأبعاد الظاهرة لنفس القطعة (الجدول 1).

مقارنة نتائج الاختبار باستخدام اختبار الصلابة الدقيقة ومختبر الصلابة فوق الصوتية

الجدول 1 - مقارنة نتائج اختبار القسوة بالموجات فوق الصوتية و اختبار القسوة في الأبعاد الظاهرة لقياس نفس القطعة

V. الاختبارالاستنتاجات:

من خلال مقارنة النتائج المذكورة أعلاه ، يمتلك اختبار صلابة الموجات فوق الصوتية قابلية تكرار أعلى ودقة واستقرار أفضل.

يمكن لمتحلل صلابة الموجات فوق الصوتية SU-300H اكتشاف صلابة أدوات الأنابيب المدوّنة المعدنية الكبيرة بشكل مباشر ، وفحص المنتجات التي لا تفي بمعيار الصلابة بسرعة.

اختبار صلابة بالموجات فوق الصوتية له مزايا السرعة السريعة، وسهولة الحمل والدقة العالية. يمكن أن تحل العديد من غير منتظمة، قطع العمل الكبيرة،وقطع العمل التي لا يمكن اختبارها بواسطة اختبار صلابة مكتب، ويمكن أيضا أن تستخدم للتفتيش على موقع صلابة كميات كبيرة من قطع العمل النهائية، وليس هناك حاجة للقلق بشأن مشكلة قطعة من المنتج بعد اختبار الصلابة.

يستخدم اختبار صلابة الموجات فوق الصوتية قوة اختبار الحمل الصغيرة لقياس قطع العمل الرقيقة التي لا يمكن اختبار صلابة ليب قياسها ، مثل الألواح الرقيقة ، الأنابيب ذات الجدران الرقيقة ، طبقات الكهرباء ،طلاء الرش، أسطح النترات، الأسطح الكربورية، وغيرها من صلابة السطح. لا توجد حفرات مرئية على سطح قطعة العمل بعد الاختبار. لذلك،انها مثالية للمستخدمين المتطورين الذين لا يحتاجون إلى أي ضرر على سطح المنتج، ويمكنها إجراء قياس القسوة دون إتلاف المنتج النهائي.

مع برنامج معالجة البيانات SPC ، يدعم البيانات عبر الإنترنت والبيانات التاريخية لتلقي الإحصاءات ، وبيانات القياس المرئية ، وعرض أيقونة بديهية ، ويمكن تعيين الحدود العليا والسفلية ،يسلط الضوء على الشذوذ، دعم تقارير التوفير والتصدير، ويمكن تتبع بيانات الاختبار.

يوفر اختبار الصلبة بالموجات فوق الصوتية من سلسلة Sinowon Precision SU-300 حلًا فعالًا لاختبار الصلبة في الموقع للإنتاج الصناعي الحديث.مع تحسين مراقبة الجودة في المؤسسة، فإنه يقلل من خسارة الشركة ويزيد من أرباح الشركة.

VI. العلامة التجاريةRالتوصيات الإلكترونية

"دونغغغوان سينووون أداة دقة" هي شركة عالية التقنية، وهي شركة وطنية لتصنيع الصيغة القياسية لمختبرات صلابة بالموجات فوق الصوتية،رائد في صناعة اختبار صلابة بالموجات فوق الصوتية، وشركة رائدة في تصدير اختبار صلابة بالموجات فوق الصوتية. مع 300 منفذ خدمة تاجر في الصين ، فهي العلامة التجارية الأولى للمستخدمين لشراء اختبار الصلابة بالموجات فوق الصوتية.
