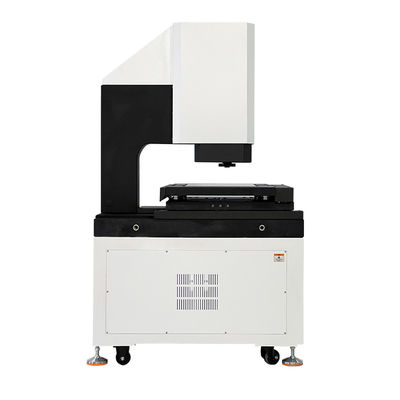

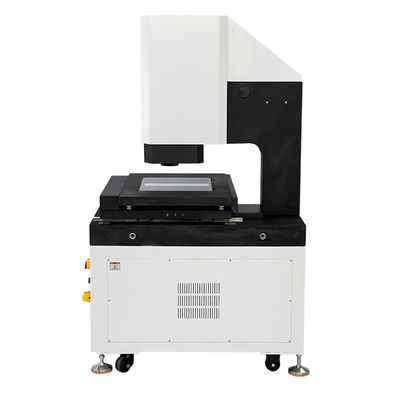

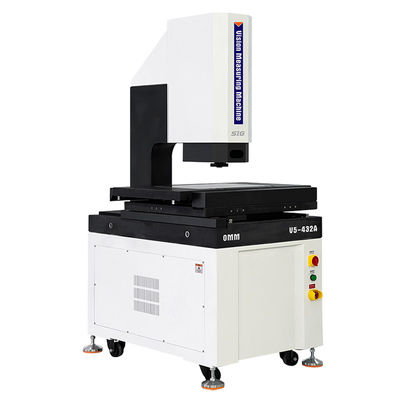

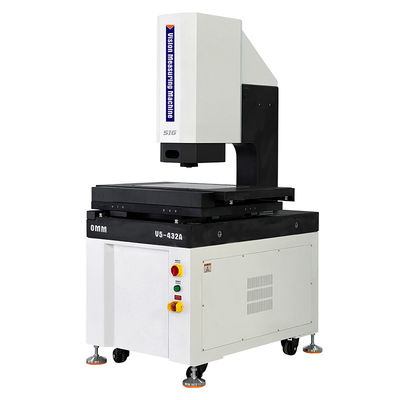

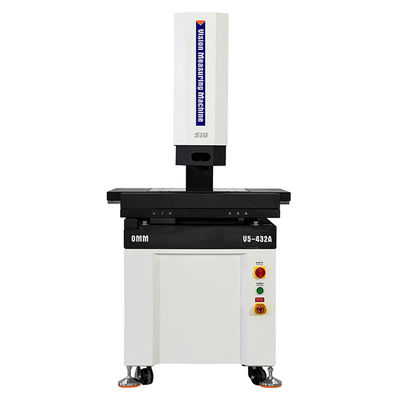

آلة قياس الرؤية الآلية V5السلسلة
خصائص المنتج:
l XYZ ثلاثي المحور التحكم الآلي CNC الدقة، تحديد المواقع الدقيقة؛
القاعدة والعمود من الجرانيت، استقرار جيد
l التوجيهات الخطية الدقيقة ، و المسامير الكروية من الدرجة الطحن و محركات الخدمة التيار المتردد ، وما إلى ذلك ، تضمن دقة واستقرار نظام الحركة ؛
1 0.5μm عالية الدقة قشرة حاكم لضمان دقة تحديد المواقع ودقة القياس للنظام.
l كاميرا رقمية عالية الدقة لتلبية احتياجات المراقبة الواضحة والقياس الدقيق
عدسة بصرية عالية الوضوح 6.5X، تكبير دقيق، تصحيح بيكسل لمرة واحدة
l نظام إضاءة سطحي LED بـ 5 حلقات و 8 مناطق يتم التحكم به ببرنامج ونظام إضاءة محيطي LED مواز لتحقيق ضبط سطوع 256 مستوى بذكاء.
l برنامج قياس الرؤية التلقائي iMeasuring مع وظائف قوية وسهلة التشغيل.
المواصفات:
| السلع | نظام قياس الفيديو التلقائي V5السلسلة | ||||
| النموذج | V5-322 | V5-432 | V5-542 | V5-652 | |
| مسار المحور X/Y (ملم) | 300*200 | 400*300 | 500*400 | 600*500 | |
| E1x, y ((um) | 2+L/200 | ||||
| E2xy ((um) | 3+L/200 | ||||
|
E1z نقطة واحدة الدقة (mm) |
4+L/200 | ||||
| مسافة المحور Z (ملم) | 200 (تعزيز اختياري إلى 300mm/400mm) | ||||
| حل الميزانات | حاكم شباك زجاجي عالي الدقة بحل 0.5um | ||||
| مواد الطاولة | الحجر الكبري | ||||
| وضع التوجيه | دليل خطي عالي الدقة، دليل مزدوج مسار مزدوج | ||||
| وضع العمل | جهاز التحكم بالعصا، تشغيل الماوس، برنامج الكشف التلقائي | ||||
| طريقة العمل | مقبض التحكم عن بعد، تشغيل الماوس، برمجة الكشف التلقائي | ||||
|
الإضاءة النظام |
المخطط | إضاءة الحافة الموازية LED | |||
| السطح | 0~255 إضاءة سطح LED غير قابلة للتعديل | ||||
| كواكسيال | ضوء LED ذو نقطة سطوع عالية اختياري | ||||
| نظام الفيديو | 1/2.9 "الكاميرا الرقمية عالية الدقة | ||||
| 6.5X إلكترونية ردود الفعل زوم العدسة زوم745EF، تكبير بصري:0.7X-4.5X، تكبير الفيديو: 28X~180X | |||||
| برامج القياس | iقياس | ||||
| نظام تشغيل | دعم نظام التشغيل WIN10/11-32/64 بت | ||||
| اللغة | الإنجليزية، الصينية المبسطة، الصينية التقليدية، الإصدارات اللغوية الأخرى يمكن إضافتها. | ||||
| بيئة العمل | درجة الحرارة 20 درجة مئوية 2 درجة مئوية ، وتغير درجة الحرارة أقل من 1 درجة مئوية / ساعة ؛ الرطوبة 30٪ ~ 80٪ RH ؛ اهتزاز < 0.02g ، ≤ 15Hz. | ||||
| إمدادات الطاقة | 220 فولت / 50 هرتز / 10A | ||||
| محامل الآلة | 0 ~ 30 كجم (قدرة تحمل نهائية: 50 كجم) | ||||
| البعد (WxDxH) mm | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | |
| الوزن الصافي (كجم) | 396 | 466 | 560 | 796 | |
| التكوين الاختياري | عدسة زوم إلكترونية مع ضوء محوري، عدسة زوم كهربائية، مسبار اتصال، طيف بقعة ضوء بيضاء، كاميرا ثلاثية الأبعاد، جهاز التحكم عن بعد بلا سلك بلوتوث. | ||||
ملاحظة:
L هو الطول المقاس ((ملم) ، والدقة الميكانيكية من محور Z ودقة التركيز ترتبط ارتباطا كبيرا مع سطح قطعة العمل.
التكبير هو قيمة تقريبية، ويرتبط ببعد الشاشة و الدقة.
0.5X أو 2X هدف اختياري متاح حسب الاحتياجات.
وصف نموذج تكوين المنتج ((المثال مع V5-432):
| فئة المنتجات | 2.5D | ثلاثية الأبعاد | 2.5D | ثلاثية الأبعاد |
| السلع |
2الرؤية التلقائية 5D آلة قياس |
ثلاثي الأبعاد تلقائي الاتصال والرؤية آلة قياس |
2.5D تلقائي الفحص بالليزر والرؤية آلة قياس |
3D التلقائي متعدد الحواس آلة قياس |
| النموذج | V5-432A | V5-432B | V5-432C | V5-432D |
| النوع | أ | ب | ج | د |
| الأهمية | جهاز استشعار العدسة الضوئية | جهاز استشعار العدسة الكبيرة و جهاز استشعار المسبار | مستشعر العدسة الكبيرة و مستشعر الليزر | جهاز استشعار العدسة الكبيرة، جهاز استشعار المسبار والجهاز الاستشعار بالليزر |
| مسبار الاتصال | بدون | أجهزة MCP-Kit1 | بدون | أجهزة MCP-Kit1 |
| وحدة الليزر | بدون | بدون | ليزر أومرون | ليزر أومرون |
| إصدار البرنامج | القياس41 | القياس42 | القياس50 | القياس51 |
نماذج ومواصفات آلة قياس الرؤية التلقائية:
| النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# |
| V5-322A | 527-120G | V5-432A | 527-120H | V5-542A | 527-120J | V5-652A | 527-120K |
| V5-322B | 527-220G | V5-432B | 527-220H | V5-542B | 527-220J | V5-652B | 527-220K |
| V5-322C | 527-320G | V5-432C | 527-320H | V5-542C | 527-320J | V5-652C | 527-320K |
| V5-322D | 527-420G | V5-432D | 527-420H | V5-542D | 527-420J | V5-652D | 527-420K |
آلة قياس الرؤية الآلية V5مساحة قياس سلسلة:
| السفر | النموذج | الدقة | محور إكسالسفر في ملم | محور Y السفر في ملم | محور Z السفر mm | محور Z المسار المخصص في ملم | |
| E1x,y | E1z | ||||||
| 300×200×200 | V5-322 | 2+L/200 | 4.0+L/200 | 300ملم | 200ملم | 200ملم | 250ملم |
| 400×300×200 | V5-432 | 2+L/200 | 4.0+L/200 | 400ملم | 300ملم | 200ملم | 300ملم |
| 500×400×200 | V5-542 | 2+L/200 | 4.0+L/200 | 500ملم | 400ملم | 200ملم | 400ملم |
| 600x500x200 | V5-652 | 2+L/200 | 4.0+L/200 | 600ملم | 400ملم | 200ملم | 400ملم |
يمكن تخصيص مواصفات السفر الأخرى.
