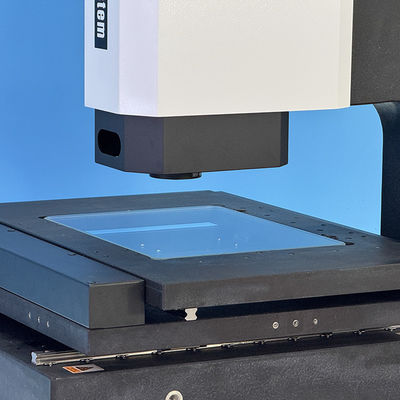

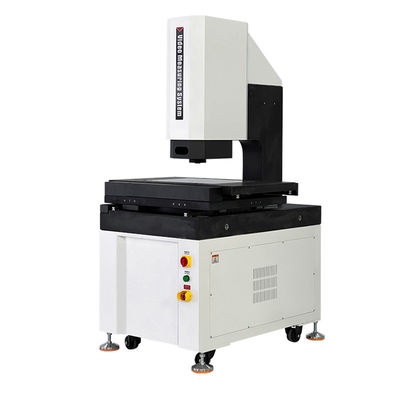

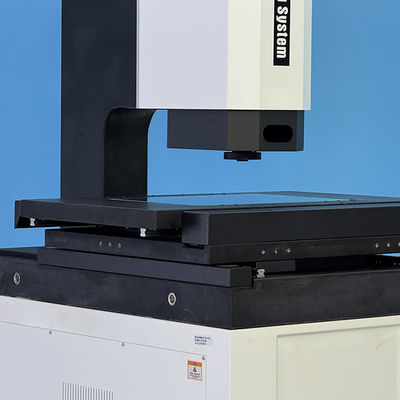

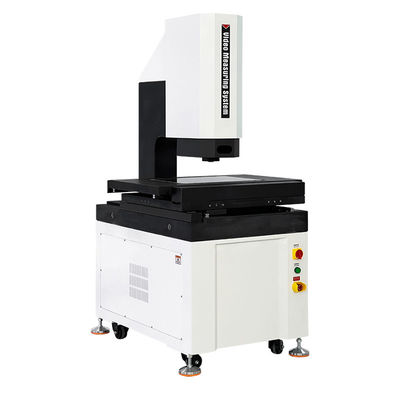

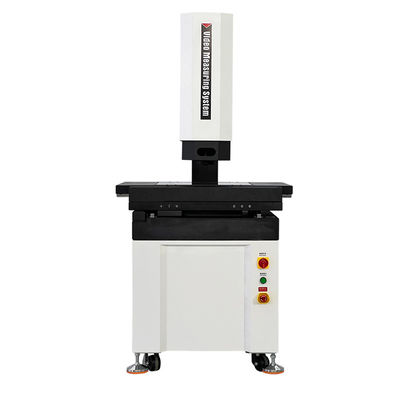

نظام قياس الفيديو التلقائي V3السلسلة
خصائص المنتج:
1. XYZ 3 محورات التحكم الآلي بالدقة CNC، تحديد المواقع الدقيقة؛
2تم اعتماد قاعدة الجرانيت والعمود، واستقرار جيد؛
3- الحديد الدقيق خطي دليل، المسمار الكرة ومحرك الخدمة ضمان دقة واستقرار نظام الحركة؛
4. وضوح 0.5μm والحكم الشبكة عالية الدقة ضمان استقرار وموثوقية دقة القياس من النظام
5كاميرا رقمية عالية الدقة لتلبية احتياجات المراقبة الواضحة والقياس الدقيق
66.5X Zoom745 عدسة زوم بصرية عالية الوضوح، زوم دقيق، تصحيح بيكسل لمرة واحدة؛
7. يتم التحكم بالبرنامج مصدر ضوء سطحي LED ذو 5 حلقات و 8 مناطق و 40 قناة ونظام مصدر ضوء محاوري LED مواز ، يدرك بشكل ذكي مستوى سطوع 256 مستوى ؛
8برنامج قياس الصورة التلقائي قوي وسهل التشغيل.
المواصفات:
| السلع | نظام قياس الفيديو التلقائي V3السلسلة | ||||
| النموذج | V3-322 | V3-432 | V3-542 | V3-652 | |
| مسار المحور X/Y (ملم) | 300*200 | 400*300 | 500*400 | 600*500 | |
| E1x, y ((um) | 2.5+L/200 | 3+L/200 | 3+L/200 | 4+L/200 | |
| E2xy ((um) | 3+L/200 | 3.5+L/200 | 4+L/200 | 5+L/200 | |
|
E1z نقطة واحدة الدقة (mm) |
4+L/200 | 5+L/200 | 5+L/200 | 5+L/200 | |
| مسافة المحور Z (ملم) | 200 (تعزيز اختياري إلى 300mm/400mm) | ||||
| حل الميزانات | حاكم شاشة زجاجية عالية الدقة بدقة 0.5mm | ||||
| مواد الطاولة | الحجر الكبري | ||||
| وضع التوجيه | السكة الحديدية الخطيّة الدقيقّة من فئة P | ||||
| نوع المحرك | محرك خدمة التيار المتردد / محرك خدمة التيار المتردد + مسمار الرصاص المتداول | ||||
| طريقة العمل | مقبض التحكم عن بعد، تشغيل الماوس، برمجة الكشف التلقائي | ||||
|
الإضاءة النظام |
المخطط | إضاءة الحافة الموازية LED | |||
| السطح | 0~255 إضاءة سطح LED غير قابلة للتعديل | ||||
| كواكسيال | ضوء LED ذو نقطة سطوع عالية اختياري | ||||
| نظام الفيديو | 1/3 "الكاميرا الرقمية عالية الدقة | ||||
| زوم745 عدسة زوم يدوية مع تكبير بصري من 0.7X ~ 4.5X وتكبير فيديو من 28X ~ 180X. | |||||
| برامج القياس | (فيسما سوفت) | ||||
| نظام تشغيل | دعم نظام التشغيل WIN10/11-32/64 بت | ||||
| اللغة | الإنجليزية، الصينية المبسطة، الصينية التقليدية، الإصدارات اللغوية الأخرى يمكن إضافتها. | ||||
| بيئة العمل | درجة الحرارة 20 درجة مئوية 2 درجة مئوية ، وتغير درجة الحرارة أقل من 1 درجة مئوية / ساعة ؛ الرطوبة 30٪ ~ 80٪ RH ؛ اهتزاز < 0.02g ، ≤ 15Hz. | ||||
| إمدادات الطاقة | 220 فولت / 50 هرتز / 10A | ||||
| محامل الآلة | 0 ~ 30 كجم (قدرة تحمل نهائية: 50 كجم) | ||||
| البعد (WxDxH) mm | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | |
| الوزن الصافي (كجم) | 396 | 466 | 560 | 796 | |
| التكوين الاختياري | عدسة تعليق إلكترونية، عدسة تكبير كهربائية، مسبار اتصال، طيف بقعة ضوئية بيضاء، كاميرا ثلاثية الأبعاد، جهاز التحكم عن بعد بلا سلك بلوتوث. | ||||
ملاحظات:
L يمثل طول القياس، في المليمترات، ودقة قياس التركيز البصري من محور Z لها علاقة كبيرة مع خشونة سطح القطعة المقصودة.كلما انخفضت قيمة Rz الخام، كلما كانت دقة التركيز المتكررة أفضل ، والعكس صحيح.
تكبير الفيديو تقريبي ويعتمد على حجم وحل الشاشة.
ويمكن تزويد عدسة الهدف Zoom745 بمكبر 0.5X ومكبر 2X حسب الحاجة.
وصف نموذج تكوين المنتج(مثال مع V3-322):
| فئة المنتجات | 2.5D | ثلاثية الأبعاد | 2.5D | ثلاثية الأبعاد |
| السلع |
2.5D تلقائي نظام قياس فيديو |
ثلاثي الأبعاد تلقائي نظام قياس الاتصال والفيديو |
2.5D تلقائي نظام قياس بالليزر والفيديو |
ثلاثي الأبعاد تلقائي متعددة الحواس آلة قياس |
| النموذج | V3-322A | V3-322B | V3-322C | V3-322D |
| النوع | أ | ب | ج | د |
| الأهمية |
عدسة زوم بصرية جهاز استشعار |
جهاز استشعار العدسة الكبيرة أجهزة استشعار المسبار |
جهاز استشعار العدسة الكبيرة مستشعر الليزر |
أجهزة استشعار العدسة الكبيرة مستشعر المسبار و مستشعر الليزر |
| مسبار الاتصال | بدون | أجهزة MCP-Kit1 | بدون | أجهزة MCP-Kit1 |
| مستشعر الليزر | بدون | بدون | WCS40416 | WCS40416 |
V3نماذج ومواصفات أنظمة قياس الفيديو الآلية:
| النموذج | الرمز | النموذج | الرمز |
| V3-322A | 529-120G | V3-432A | 529-120H |
| V3-322B | 529-220G | V3-432B | 529-220H |
| V3-322C | 529-320G | V3-432C | 529-320H |
| V3-322D | 529-420G | V3-432D | 529-420H |
| النموذج | الرمز | النموذج | الرمز |
| V3-542A | 529-120J | V3-652A | 529-120K |
| V3-542B | 529-220J | V3-652B | 529-220K |
| V3-542C | 529-320J | V3-652C | 529-320K |
| V3-542D | 529-420J | V3-652D | 529-420K |
V3نظام قياس الفيديو التلقائي جدول دليل السفر:
| السفر | النموذج | الدقة | محور إكسالسفر في ملم | محور Y السفر في ملم | محور Z السفر mm | محور Z المسار المخصص في ملم | |
| E1x,y | E1z | ||||||
| 300×200×200 | V3-322 | 2.5+L/200 | 4.0+L/200 | 300ملم | 200ملم | 200ملم | 250ملم |
| 400×300×200 | V3-432 | 3+L/200 | 5.0+L/200 | 400ملم | 300ملم | 200ملم | 300ملم |
| 500×400×200 | V3-542 | 3+L/200 | 5.0+L/200 | 500ملم | 400ملم | 200ملم | 400ملم |
| 600x500x200 | V3-652 | 4+L/200 | 5.0+L/200 | 600ملم | 400ملم | 200ملم | 400ملم |
يحتوي SIG أيضًا على كاميرا جسر متنقلة ، مع مسافة سفر 2000x3000x400 مم ، ويمكن تخصيص مسافات سفر ومواصفات أخرى وفقًا لاحتياجات العملاء.
مقدمة البرنامج:
برنامج VIMSOFT لقياس الصور التلقائي: واجهة بديهية ووظائف قوية تساعد في مهام القياس الفعالة.
1.واجهة سهلة الاستخدام
تخطيط بسيط: توفر الواجهة الرئيسية الوظائف الأساسية باستخدام أزرار يمكن الوصول إليها بنقرة واحدة. يمكن للمستخدمين إكمال معظم عمليات القياس بالنقرة والجر.
2.قدرة قياس هندسية متقدمة
l قياس العامل الإجمالي:
دعم العناصر الثنائية الأبعاد / الثلاثية: النقاط والخطوط والأقواس والدوائر والمستطيلات والهضابات والطرق الرئيسية (المظاهر الدائرية الطويلة) ، منحنيات الافتتاح والإغلاق، المستويات، الأسطوانات، المخاريط، الكرات، الخ.
l مع مسبار محور Z أو مستشعر تحريك الليزر ، يمكن قياس عناصر ثلاثية الأبعاد (مثل السطح المنحني المكاني) ،ويمكن حساب الإحداثيات / الطول / المنطقة / الحجم مباشرة بعد الكشف عن الحافة.
تحديد الحافة بدقة:
l التقاط الحافة الضعيفة، اتجاه البحث القابل للتعديل، تصفية الضوضاء/حافة مكسورة
التركيز الآلي وقياس الارتفاع
l تحديد أفضل مستوى محوري و تحقيق قياس الارتفاع / السطح
3.الحل الفعال لقطع العمل المختلفة
l قياس المجموعة:
l صفحة العناصر: بعد قياس عنصر واحد، يتم إنشاء جميع الملامح المتساوية تلقائيًا عن طريق ترجمة الصفحة.
l مجموعة قطع العمل: معالجة دفعة كاملة تلقائيًا بعد قياس قطعة واحدة (دعم وضع واحد / متعدد الأجهزة)
إدماج CAD:
يمكن قياسها تلقائيًا عن طريق استيراد رسومات CAD دون أخذ عينات يدوية (مناسبة بشكل خاص للأجزاء المعقدة / ذات الشكل الخاص).
* الملاحة المقارنة:
l تحديد خطوط الإشارة/ الزوايا/ الدوائر للمقارنة في الوقت الحقيقي.
تحميل الخرائط: تصميم صور مسجلة / بكسل لتحديد موقع قطع العمل الكبيرة أو متعددة الخصائص بدقة.
4.برنامج مستخدم مرن
العملية الآلية:
وفقاً لعملية المستخدم، يتم إنشاء تسلسل القياس وتحكم في تنفيذ البرنامج.
l يمكنك تحرير تسلسل الخطوات، وإدراج أو حذف العمليات، وتخصيص سير العمل.
تحسين الشرائح:
أكرر المهمة للكشف عن حافة واحدة لتقليل العمليات الزائدة.
5.تحليل التسامح في الشكل والوضع
دعم كامل لـ (GD&T):
l حساب المستقيمة، الدوارة، السطحية، الأسطوانية، الملف، الموقف، التوازي، الرأسية، المركزية، الخ.
إشارة تلقائية لنتائج NG، وتحديد الاختلافات من خلال الرسوم البيانية.
6.إعداد البيانات وتصديرها
تقرير مخصص:
l تصدير Excel/Word/TXT (دعم تخصيص قالب Excel)
مخرجات متوافقة مع CAD:
l توليد ملف DXF/IGS للتصميم العكسي.
7.التكامل بين أجهزة متعددة
* اتصالاً مُمتدّاً *
l متوافق مع المسبارات وأجهزة استشعار الليزر وأجهزة استشعار الضوء الأبيض والأذرع الميكانيكية وغيرها من المعدات لتحسين دقة القياس ثلاثي الأبعاد.
