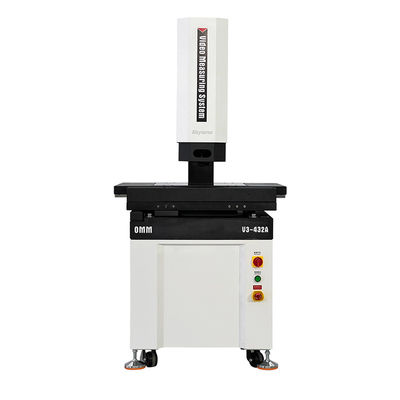

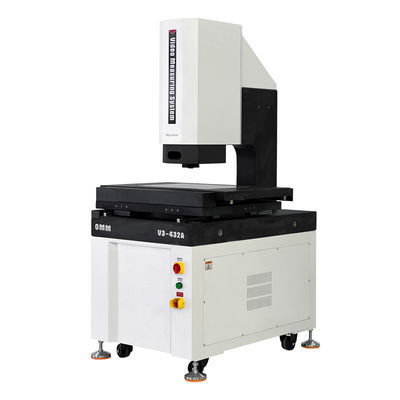

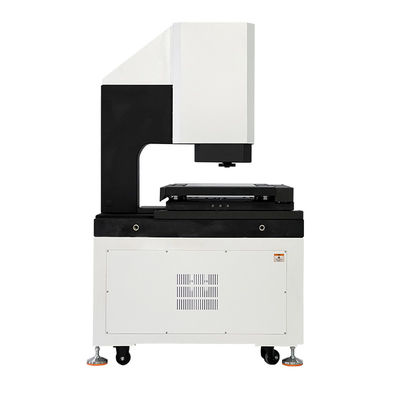

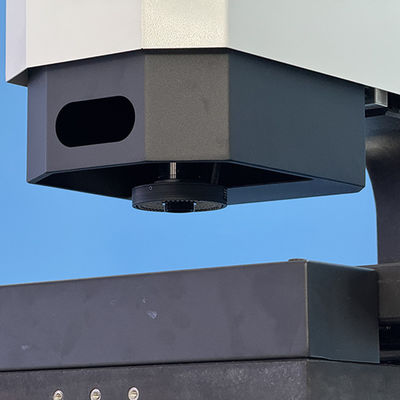

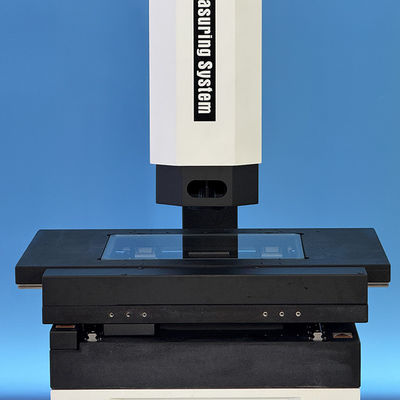

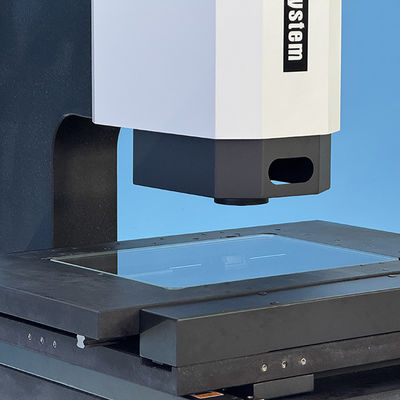

نظام قياس الفيديو الأوتوماتيكي V3 سلسلة
خصائص المنتج:
1. تحكم دقيق أوتوماتيكي CNC ثلاثي المحاور XYZ، تحديد المواقع بدقة؛
2. يتم اعتماد قاعدة وعمود من الجرانيت، وثبات جيد؛
3. قضيب توجيه خطي دقيق، وبرغي كروي ومحرك سيرفو يضمنان دقة وثبات نظام الحركة؛
4. دقة 0.5 ميكرومتر ومسطرة شبكية عالية الدقة تضمنان ثبات وموثوقية دقة قياس النظام؛
5. كاميرا رقمية عالية الدقة لتلبية احتياجات المراقبة الواضحة والقياس الدقيق؛
6. عدسة تكبير بصرية عالية الدقة 6.5X Zoom745، تكبير دقيق، تصحيح بكسل لمرة واحدة؛
7. نظام مصدر ضوء سطحي LED بـ 5 حلقات و 8 مناطق و 40 قناة يتم التحكم فيه بالبرنامج ونظام مصدر ضوء محيطي LED متوازي، يدرك بذكاء مستوى سطوع 256 مستوى؛
8. برنامج قياس الصور الأوتوماتيكي قوي وسهل التشغيل.
المواصفات:
| سلعة | نظام قياس الفيديو الأوتوماتيكي V3 سلسلة | ||||
| نموذج | V3-322 | V3-432 | V3-542 | V3-652 | |
| مسافة حركة المحور X/Y (مم) | 300*200 | 400*300 | 500*400 | 600*500 | |
| E1x, y(um) | 2.5+L/200 | 3+L/200 | 3+L/200 | 4+L/200 | |
| E2xy(um) | 3+L/200 | 3.5+L/200 | 4+L/200 | 5+L/200 | |
|
E1z نقطة واحدة الدقة (ميكرومتر) |
4+L/200 | 5+L/200 | 5+L/200 | 5+L/200 | |
| مسافة حركة المحور Z (مم) | 200 (ارتفاع اختياري إلى 300 مم/400 مم) | ||||
| دقة المقاييس | مسطرة شبكية زجاجية عالية الدقة بدقة 0.5 ميكرومتر. | ||||
| مادة طاولة العمل | جرانيت | ||||
| وضع التوجيه | قضيب توجيه خطي دقيق من الفئة P | ||||
| نوع القيادة | محرك سيرفو AC/محرك سيرفو DC + برغي لولبي دوار | ||||
| طريقة التشغيل | مقبض تحكم عن بعد، تشغيل بالماوس، كشف تلقائي للبرمجة | ||||
|
الإضاءة النظام |
المحيط | إضاءة محيطية LED متوازية | |||
| السطح | 0~255 إضاءة سطح LED مقسمة قابلة للتعديل بلا حدود | ||||
| محوري | ضوء LED نقطي عالي السطوع اختياري | ||||
| نظام الفيديو | كاميرا رقمية عالية الدقة 1/3" | ||||
| عدسة تكبير يدوية Zoom745 مع تكبير بصري 0.7X~4.5X وتكبير فيديو 28X~180X. | |||||
| برنامج القياس | Vismeasoft | ||||
| نظام التشغيل | دعم نظام التشغيل WIN10/11-32/64 بت. | ||||
| اللغة | الإنجليزية، الصينية المبسطة، الصينية التقليدية، يمكن إضافة إصدارات لغات أخرى. | ||||
| بيئة العمل | درجة الحرارة 20 درجة مئوية 2 درجة مئوية، وتغير درجة الحرارة أقل من 1 درجة مئوية/ساعة؛ الرطوبة 30% ~ 80% رطوبة نسبية؛ الاهتزاز< 0.02 جرام، ≤15 هرتز. | ||||
| مصدر الطاقة | 220 فولت/50 هرتز/10 أمبير | ||||
| تحمل الآلة | 0~30 كجم (أقصى قدرة تحمل: 50 كجم) | ||||
| الأبعاد (العرض × العمق × الارتفاع) مم | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | |
| الوزن الصافي (كجم) | 396 | 466 | 560 | 796 | |
| تكوين اختياري | عدسة تغذية إلكترونية، عدسة تكبير كهربائية، مسبار تلامس، طيف بقعة ضوء أبيض، كاميرا ثلاثية الأبعاد، جهاز تحكم عن بعد لاسلكي بتقنية البلوتوث. | ||||
ملاحظات:
تمثل L طول القياس، بالمليمترات، ودقة قياس التركيز البصري للمحور Z لها علاقة كبيرة بخشونة سطح قطعة العمل المراد قياسها. كلما انخفضت قيمة Rz للخشونة، كانت دقة التركيز المتكرر أفضل، والعكس صحيح.
تكبير الفيديو تقريبي ويعتمد على حجم ودقة الشاشة.
يمكن تجهيز عدسة التكبير Zoom745 series بعدسة مكبرة 0.5X ومكبر 2X حسب الحاجة.
وصف نموذج تكوين المنتج(مثال مع V3-322):
| فئة المنتج | 2.5D | 3D | 2.5D | 3D |
| سلعة |
2.5D أوتوماتيكي نظام قياس الفيديو |
3D أوتوماتيكي نظام قياس الفيديو والاتصال |
2.5D أوتوماتيكي نظام قياس الليزر والمسح والفيديو |
3D أوتوماتيكي متعدد الحواس آلة القياس |
| نموذج | V3-322A | V3-322B | V3-322C | V3-322D |
| النوع | أ | ب | ج | د |
| الأهمية |
عدسة التكبير البصري المستشعر |
عدسة التكبير والمستشعر مستشعر مسبار التلامس |
عدسة التكبير والمستشعر مستشعر الليزر |
عدسة التكبير، التلامس مستشعر المسبار ومستشعر الليزر |
| مسبار التلامس | بدون | MCP-Kit1 | بدون | MCP-Kit1 |
| مستشعر الليزر | بدون | بدون | WCS40416 | WCS40416 |
V3 نماذج ومواصفات نظام قياس الفيديو الأوتوماتيكي:
| نموذج | الكود | نموذج | الكود |
| V3-322A | 529-120G | V3-432A | 529-120H |
| V3-322B | 529-220G | V3-432B | 529-220H |
| V3-322C | 529-320G | V3-432C | 529-320H |
| V3-322D | 529-420G | V3-432D | 529-420H |
| نموذج | الكود | نموذج | الكود |
| V3-542A | 529-120J | V3-652A | 529-120K |
| V3-542B | 529-220J | V3-652B | 529-220K |
| V3-542C | 529-320J | V3-652C | 529-320K |
| V3-542D | 529-420J | V3-652D | 529-420K |
V3 جدول دليل مسافة حركة نظام قياس الفيديو الأوتوماتيكي:
| مسافة الحركة | نموذج | الدقة | المحور Xمسافة الحركة مم | مسافة حركة المحور Y مم | مسافة حركة المحور Z مم | مسافة حركة المحور Z المخصصة مم | |
| E1x,y | E1z | ||||||
| 300x200x200 | V3-322 | 2.5+L/200 | 4.0+L/200 | 300 مم | 200 مم | 200 مم | 250 مم |
| 400x300x200 | V3-432 | 3+L/200 | 5.0+L/200 | 400 مم | 300 مم | 200 مم | 300 مم |
| 500x400x200 | V3-542 | 3+L/200 | 5.0+L/200 | 500 مم | 400 مم | 200 مم | 400 مم |
| 600x500x200 | V3-652 | 4+L/200 | 5.0+L/200 | 600 مم | 400 مم | 200 مم | 400 مم |
تمتلك SIG أيضًا كاميرا جسر متحركة ذات رافعة، بمسافة حركة تبلغ 2000x3000x400 مم، ويمكن تخصيص مسافات حركة ومواصفات أخرى وفقًا لاحتياجات العملاء.
مقدمة عن البرنامج:
برنامج قياس الصور الأوتوماتيكي VIMSOFT: واجهة بديهية ووظائف قوية تساعد في مهام القياس الفعالة.
1. واجهة سهلة الاستخدام
تخطيط بسيط: تعرض الواجهة الرئيسية الوظائف الأساسية بالأزرار، والتي يمكن الوصول إليها بنقرة واحدة. يمكن للمستخدمين إكمال معظم عمليات القياس بالنقر والسحب.
2. قدرة قياس هندسية متقدمة
l قياس العامل الإجمالي:
l دعم عناصر ثنائية الأبعاد/ثلاثية الأبعاد: النقاط والخطوط والأقواس والدوائر والمستطيلات والقطع الناقص وفتحات المفاتيح (ميزات الدائرة الطويلة) ومنحنيات الفتح والإغلاق والمستويات والأسطوانات والأقماع والكرات وما إلى ذلك.
l باستخدام مسبار المحور Z أو مستشعر إزاحة الليزر، يمكن قياس العناصر ثلاثية الأبعاد (مثل السطح المنحني المكاني)، ويمكن حساب الإحداثيات/الطول/المساحة/الحجم مباشرة بعد اكتشاف الحافة.
l اكتشاف الحافة بدقة:
l التقاط الحافة الضعيفة، اتجاه البحث القابل للتعديل، تصفية الضوضاء/الحافة المكسورة
l التركيز التلقائي وقياس الارتفاع؛
l تحديد أفضل مستوى بؤري بذكاء وتحقيق قياس الارتفاع/التسطيح.
3. حل فعال لقطعة العمل المعقدة
l قياس المصفوفة:
l مصفوفة العناصر: بعد قياس عنصر واحد، يتم إنشاء جميع الميزات متساوية المسافات تلقائيًا عن طريق ترجمة المصفوفة.
l مصفوفة قطعة العمل: معالجة المجموعة بأكملها تلقائيًا بعد قياس قطعة واحدة (دعم وضع التثبيت الفردي/المتعدد)
l تكامل CAD:
l يمكن قياسه تلقائيًا عن طريق استيراد رسومات CAD دون أخذ عينات يدوية (مناسب بشكل خاص للأجزاء المعقدة/ذات الأشكال الخاصة).
l مقارنة الملاحة:
l خطوط/زوايا/دوائر مرجعية محددة مسبقًا للمقارنة في الوقت الفعلي.
l التنقل في الخريطة: خياطة الصور الممسوحة/البكسل لتحديد موقع قطع العمل الكبيرة أو متعددة الميزات بدقة.
4. برنامج مستخدم مرن
l عملية آلية:
l وفقًا لعملية المستخدم، يتم إنشاء تسلسل القياس والتحكم في تنفيذ البرنامج.
l يمكنك تعديل تسلسل الخطوات أو إدراج أو حذف العمليات وتخصيص سير العمل.
l تحسين الدُفعات:
l كرر المهمة لاكتشاف حافة واحدة لتقليل العمليات الزائدة عن الحاجة.
5. تحليل التسامح مع الشكل والموضع
l دعم GD&T بالحجم الكامل:
l حساب الاستقامة، الاستدارة، التسطيح، الاستطالة، الملف الشخصي، الموضع، التوازي، التعامد، التركيز، إلخ.
l وضع علامة تلقائية على نتائج NG، وتحديد مواقع الانحرافات من خلال المخططات المرئية.
6. إعداد التقارير وتصدير البيانات
l تقرير مخصص:
l تصدير تنسيق Excel/Word/TXT (دعم تخصيص قالب Excel)
l إخراج متوافق مع CAD:
l إنشاء ملف DXF/IGS للهندسة العكسية.
7. تكامل الأجهزة المتعددة
l اتصال ممتد:
l متوافق مع المجسات وأجهزة استشعار الليزر وأجهزة استشعار الضوء الأبيض والأذرع الميكانيكية وغيرها من المعدات لتحسين دقة القياس ثلاثي الأبعاد.
