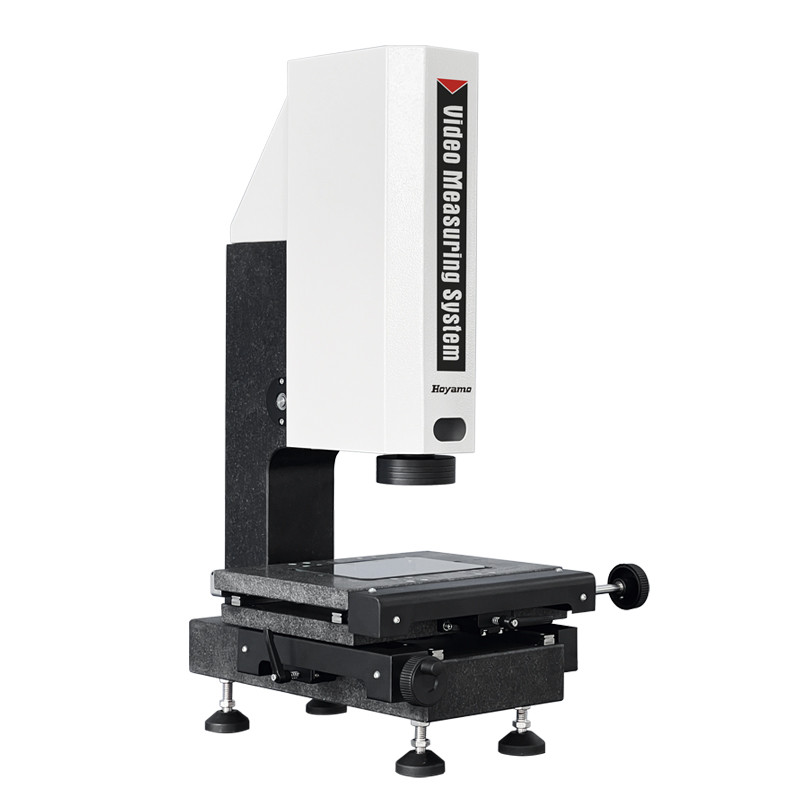

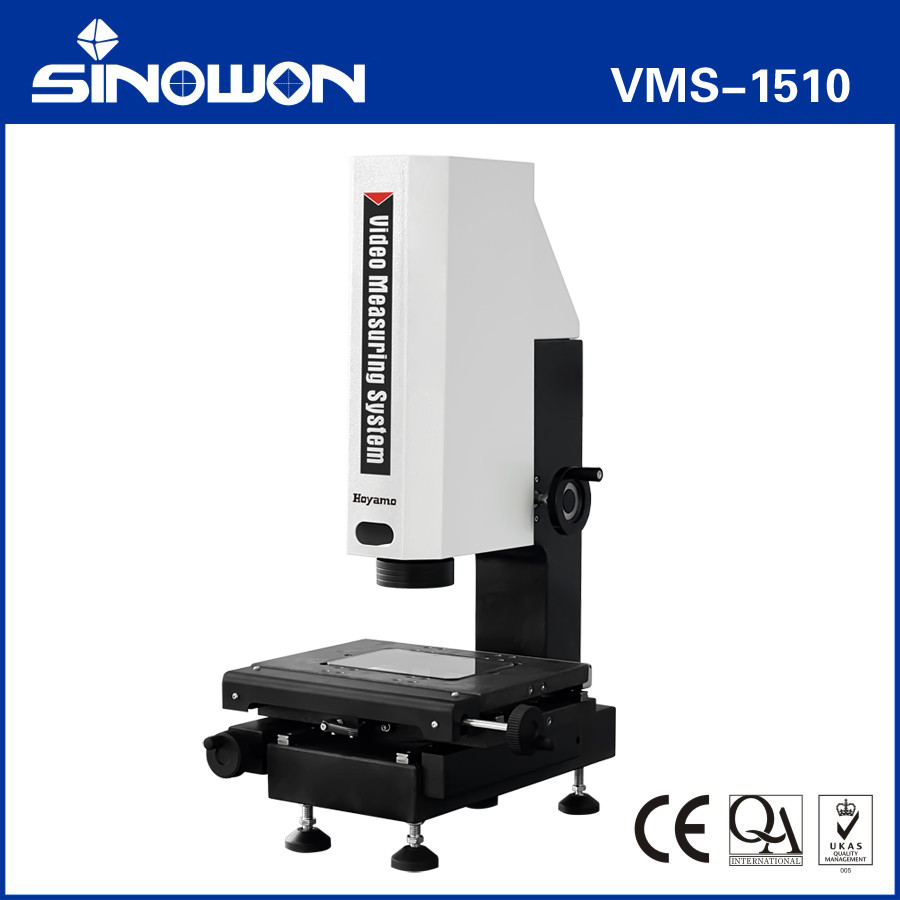

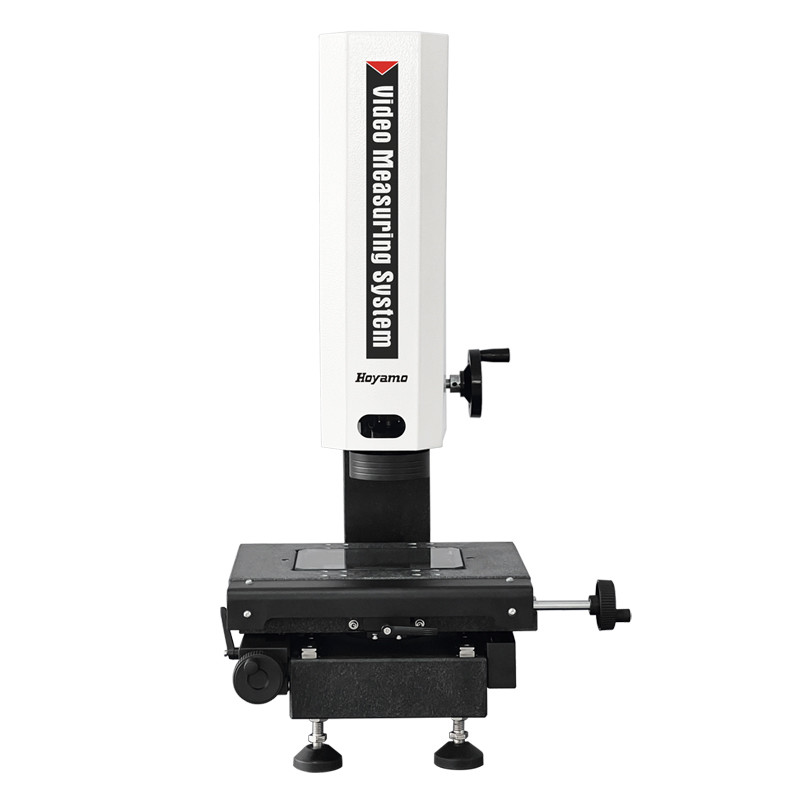

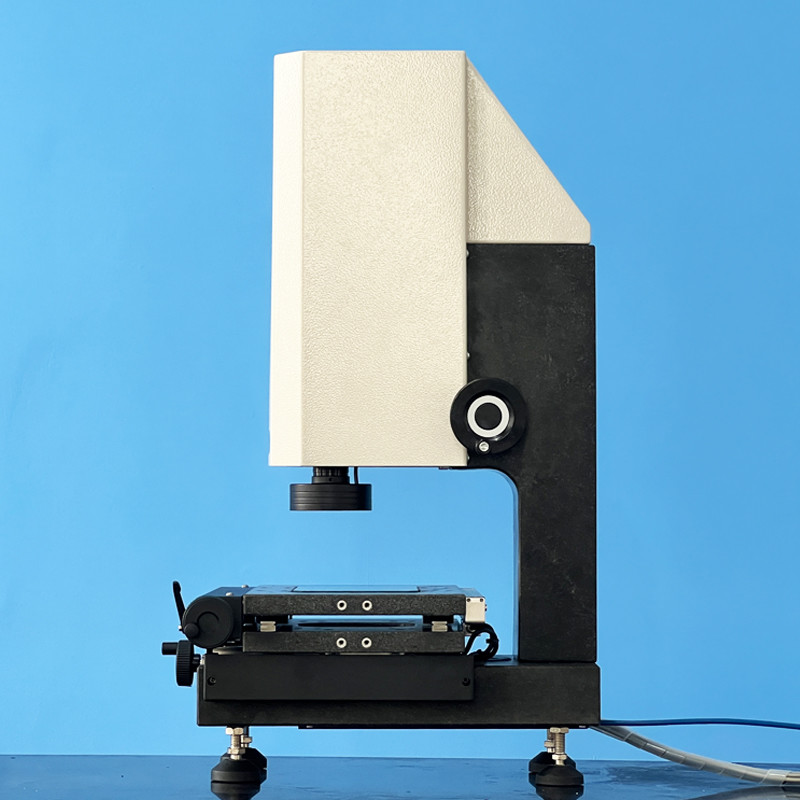

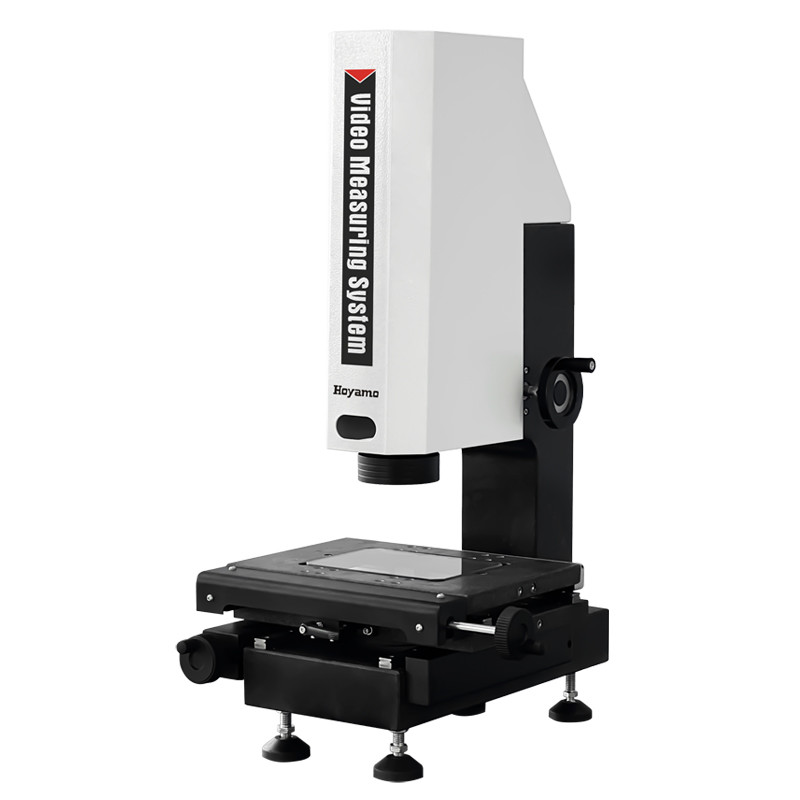

نظام قياس فيديو VMS-1510
خصائص المنتج:

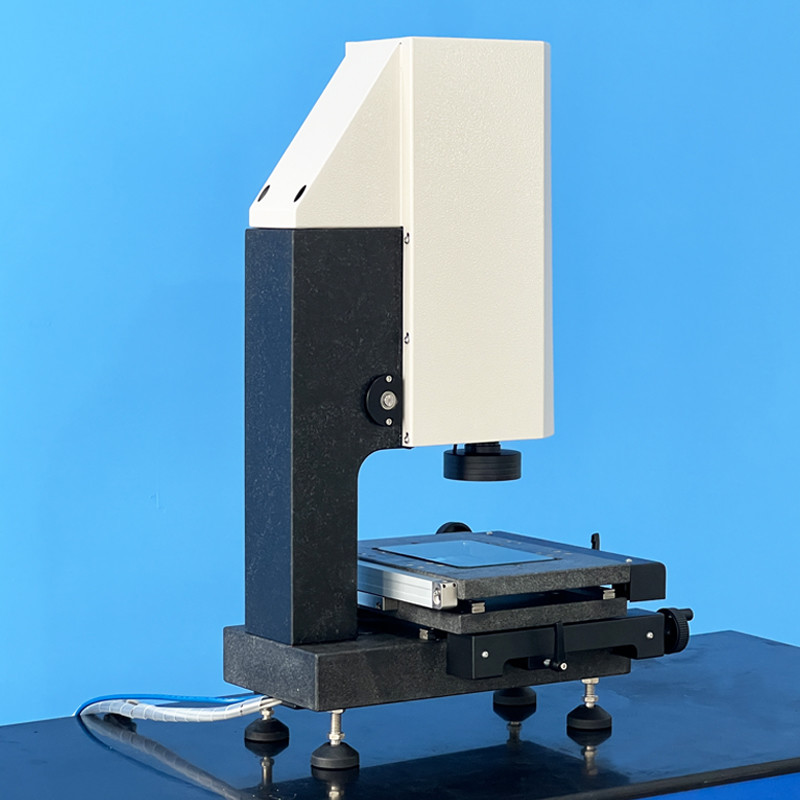

● تبني قاعدة حجر الجرانيت والعمود لضمان استقرار الدقة للجهاز ؛
● تبني قضيب ملمع بدون أسنان وجهاز قفل سريع الحركة لضمان أن خطأ العودة من الجدول هو داخل 2um ؛
● تبني الجهاز عالية الدقة القاعدة البصرية والمنضدة الدقيقة لضمان دقة الجهاز في حدود ≤3.0 + L / 200um ؛
● تعتمد العدسة الكبيرة والكاميرا الرقمية الملونة عالية الدقة لضمان جودة الصورة الواضحة دون تشويه.

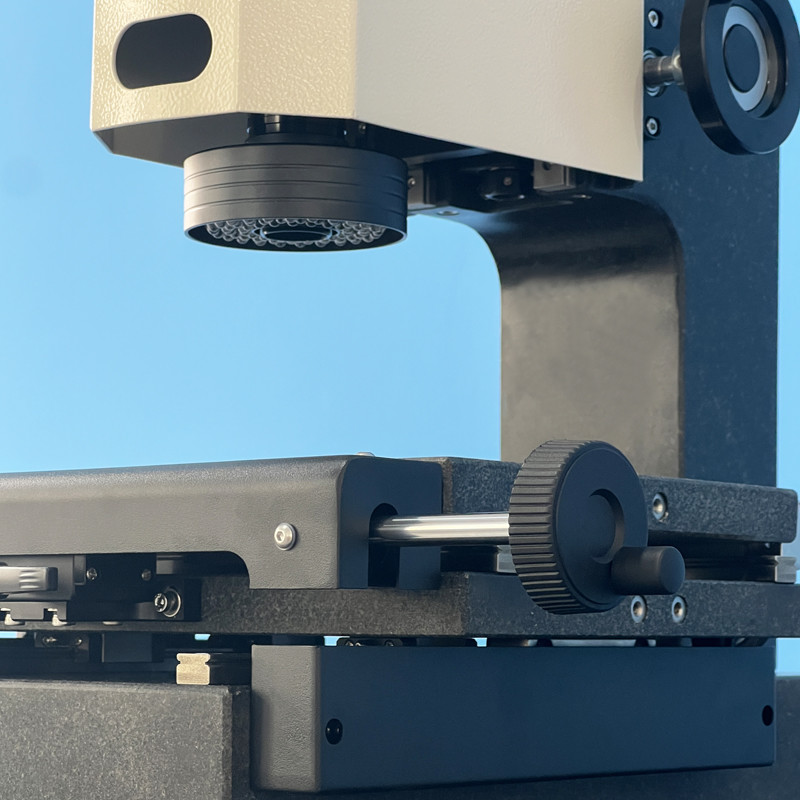

● تبني مصدر ضوء سطح بارد LED ذو 3 حلقات واحد المنطقة و مصدر ضوء موازي LED ناقل ، بالإضافة إلى وحدة ضبط ضوء ذكية مدمجة ،يمكن التحكم بحرية في سطوع الضوء في منطقة 3 حلقات واحدة;
● مع برنامج قياس iMeasuring Vision الذي يحسن من مراقبة الجودة إلى مستوى جديد.
المواصفات التقنية:
| السلع | نظام قياس فيديو يدوي |
| النموذج | VMS-1510 |
| الرمز# | 525-020D |
| مقاعد عمل من الجرانيت | (310*220) ملم |
| مقاعد العمل الزجاجية | (179.5*129.5) ملم |
| مسار المحور X/Y | (150*100) ملم |
| ز محور السفر | دليل خطي عالي الدقة ، مسافة فعالة 100 ملم |
| مقاييس خطية X/Y | القرار:0.5 مليون |
| القاعدة والعمود | الجرانيت عالي الدقة |
|
دقة القياس* |
محور XY: ≤3.0+L/200 ((um) |
| التكرار الدقيق | 2م |
| نظام الإضاءة (بتحكم البرنامج) | ضوء سطح بارد LED ذو ثلاث حلقات |
| ضوء موازي LED ناقل | |
| ضوء محوري اختياري | |
| الكاميرا | 1/3"/1.3Mpixel كاميرا رقمية عالية الدقة |
| عدسة تكبير | 6عدسة زوم عالية الدقة |
|
التكبير البصري0.7X~4.5X، تكبير الفيديو: 26X~172X (21.5' شاشة) |
|
| برمجيات القياس | iقياس |
| نظام التشغيل | دعم نظام تشغيل Win 10/11-32/64 |
| اللغة | الإنجليزية، الصينية المبسطة، الصينية التقليدية، إصدارات لغة أخرى اختيارية |
| ظروف العمل | درجة الحرارة 20 °C ± 2 °C ، تغير درجة الحرارة < 1 °C / HR ؛ الرطوبة 30٪ ~ 80٪ RH ؛ اهتزاز < 0.02g ، 15Hz. |
| إمدادات الطاقة | AC220V/50Hz؛ 110V/60Hz |
| البعد (WxDxH) | (462*441*725) ملم |
| الوزن الإجمالي | 60/48 كجم |
النموذجSتحديدمسنوياًديونظام القياس:
| النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# | النموذج | الرمز# |
| VMS-2015 | 525-020E | VMS-2515 | 525-020F | VMS-3020 | 525-020G | VMS-4030 | 525-020H |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H |
| VMS-2015B | 525-220E | VMS-2515B | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H |
| VMS-2015C | 525-320E | VMS-2515C | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525-320H |
| VMS-2015D | 525-420E | VMS-2515D | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H |
مساحة القياس من VMS سلسلة قياس الرؤيةالنظام:
| السفرملم | النموذج | الرمز# | X محور السفر في ملم | محور Y السفر في ملم | محور Z سفر قياسي mm | محور Z الحد الأقصى للسفر المخصص ملم |
| 100×100×100 | VMS-1010 | 525-020C | 100 | 100 | 100 | ------ |
| 150×100×100 | VMS-1510 | 525-020D | 150 | 100 | 100 | ------ |
| 200×150×200 | VMS-2015 | 525-020E | 200 | 150 | 200 | 300 |
| 250x150x200 | VMS-2515 | 525-020G | 250 | 150 | 200 | 300 |
| 300×200×200 | VMS-3020 | 525-020G | 300 | 200 | 200 | 400 |
| 400×300×200 | VMS-4030 | 525-020H | 400 | 300 | 200 | 400 |
| 500×400×200 | VMS-5040 | 525-020J | 500 | 400 | 200 | 400 |
| 600x500x200 | VMS-6050 | 525-020K | 600 | 500 | 200 | 400 |
