اختبار صلابة ميكرو فيكرز التلقائي AutoVicky ZHV-VH1010
مقدمة:
تستند طريقة فيكرز إلى نظام قياس بصري ، وتحدد مجموعة من الأحمال الخفيفة باستخدام مدخل الماس لجعل مدخل يتم قياسه وتحويله إلى قيمة صلابة.انها مفيدة جدا لاختبار على مجموعة واسعة من المواد، ولكن يجب مسح عينات الاختبار لتمكين قياس حجم البصمات. يتم استخدام ماسة على شكل هرم أساس مربع للاختبار في مقياس فيكرز. عادة ما تكون الأحمال خفيفة جداً ،تتراوح من 10 غرام إلى 1 كيلوغرام، على الرغم من أن حمولات "ماكرو" فيكرز يمكن أن تتراوح إلى 50 كجم أو أكثر.
تستخدم أساليب صلابة ميكرو فيكرز لاختبار المعادن والسيراميك والمواد المركبة - أي نوع تقريبًا من المواد. نظرًا لأن حفرة الاختبار صغيرة جدًا في اختبار فيكرز ،انها مفيدة لمجموعة متنوعة من التطبيقات: اختبار مواد رقيقة جدا مثل الألواح أو قياس سطح جزء، أجزاء صغيرة أو مناطق صغيرة، قياس الهياكل الدقيقة الفردية،أو قياس عمق صلابة الحالة عن طريق قطع جزء وإجراء سلسلة من التجاويف لوصف ملف تغير الصلابة.
مقدمة قصيرة:

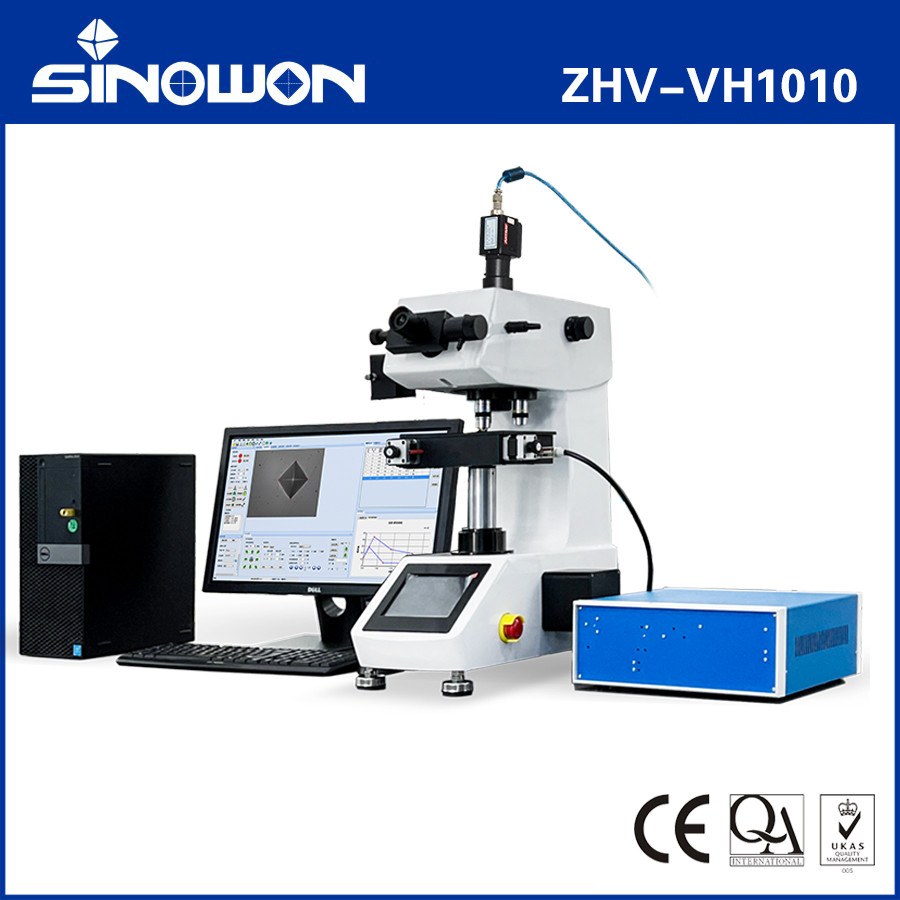

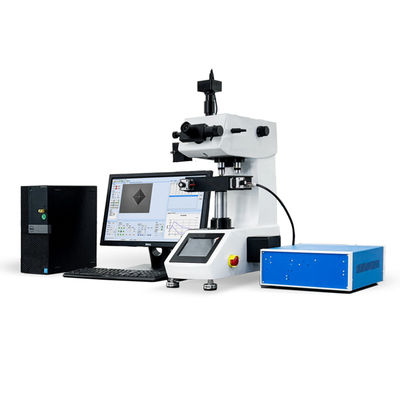

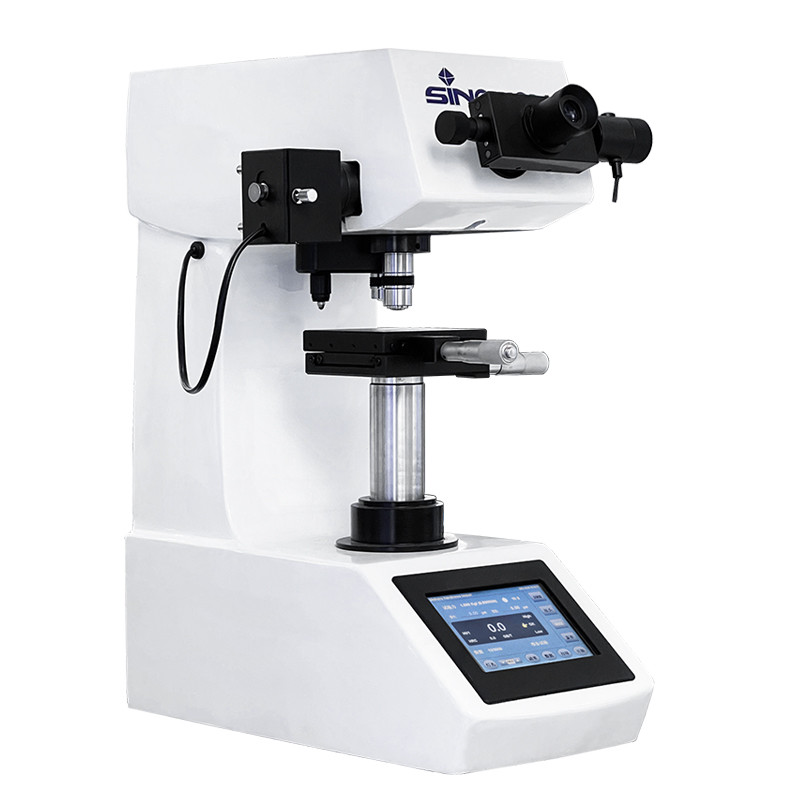

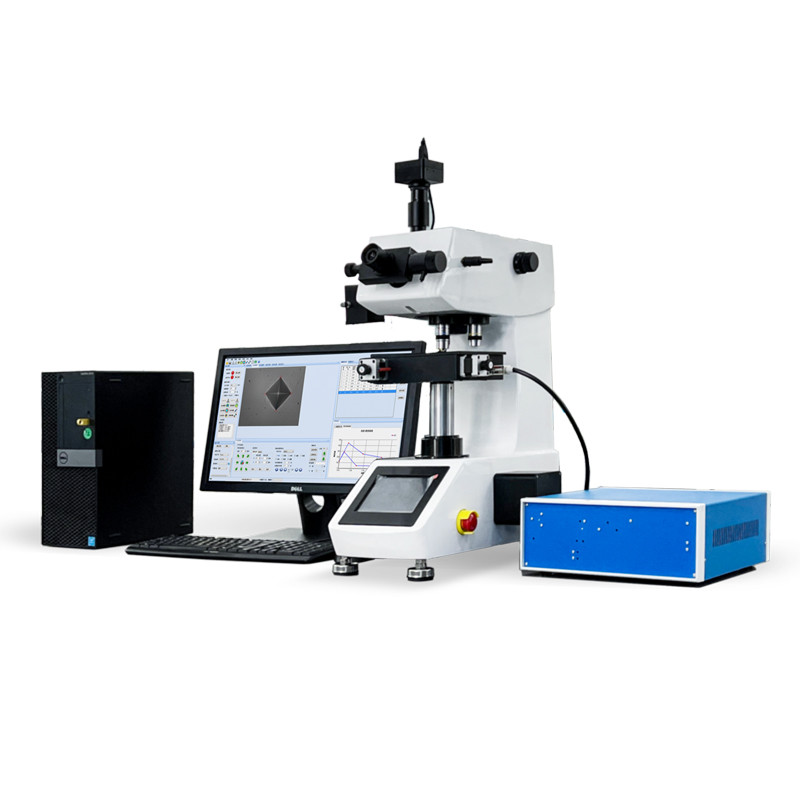

أوتوفيكي ZHV-VH1010 هو نظام اختبار صلابة أوتوماتيكي ميكرو فيكرز مع رؤية آلة، منصة X-Y المحرك، نظام التركيز التلقائي الاختياري ونظام برنامج الكمبيوتر ATS-100،لديها قياسات تلقائية حول حفرة فيكرز، يلغي خطأ التشغيل البشري ، ويحسن إلى حد كبير من كفاءة العمل ، ويجعل قياس اختبار القسوة أكثر دقة وبدون تعقيد.
السمات:
u مسار بصري عالي الوضوح مع كاميرا 5MPixel يجعل التدخل في القسوة حادًا ، وزيادة الفيديو أكثر من 2000x ، مما يجعل قياس التدخل الصغير سهلًا.
u منصة X-Y ذات محرك بحجم معدني 110x100mm وقاعدة قياس 50x50mm ، يمكن برمجتها لاختبار صلابة Vickers للعينة تلقائيًا.
المواصفات:
| السلع | اختبار صلابة ميكرو فيكرز التلقائي | |
| النموذج | (أوتوفيكي) ZHV-VH1010 | |
| الرمز# | 823-170-1010 | |
| قوة الشحن | ن | 0.0980246049098، 1.96، 2.94، 4.90، 9.80 |
| زوجة | 1025، 50، 100، 200، 300، 500، 1000 | |
| نظام التحميل | أوتوماتيكي | |
| مرحلة X-Y ذات المحرك | محرك خطوة صغير بحجم L:180 * W:140mm | |
| السكتة الدماغية المرحلة X-Y | 50×50ملم | |
| الحد الأدنى للخطوة | 0.625um | |
| اللغة | الإنجليزية | |
| وقت التحميل | 1 ~ 60s قابل للتعديل | |

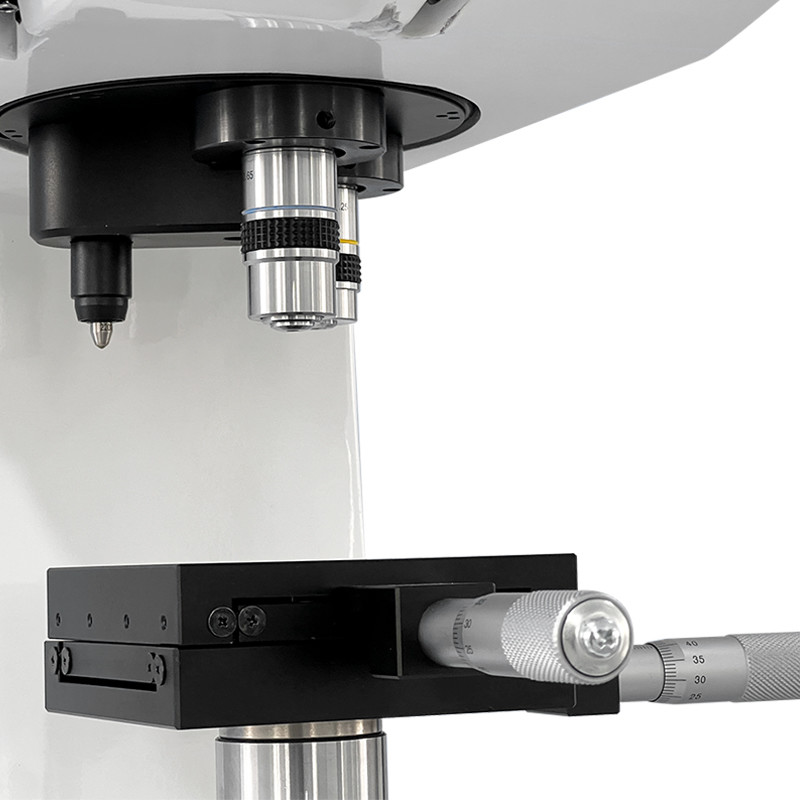

| برج | برج آلي | |
| الهدف | 10 ×، 40 × | |
| نظام التركيز على المحور Z | التركيز اليدوي بواسطة نظام الدودة | |
| وحدة القياس الدنيا | 0.025 ميكرومتر | |
| الحد الأقصى ارتفاع العينة | 90ملم | |
| حلق الأداة | 120ملم | |
| المعيار التنفيذي | GB/T 43402؛ ISO 6507 ؛ ASTM E92 ؛ JIS Z2244 | |
| إمدادات الطاقة | AC220 V، 50/60 Hz | |
| الأبعاد (L × W × H) | 425 × 245 × 530 ملم | |
| برنامج اختبار تلقائي | ATS-100 تحليل الصورة وبرنامج القياس (دونجل وCD) | |
| نوع الكاميرا | كاميرا عالية الجودة بـ 5 ميجابيكسل | |
| أنبوب محول الكاميرا | ZHV-VH1010-1X | |
| مراقب الحركة | نظام التحكم الآلي في المنصة X-Y | |
| جهاز مراقبة | 21.5 شاشة HDMI | |
| الوزن الصافي | 40 كجم | |
| الوزن الإجمالي | 55 كجم | |
إدخال برنامج قياس فيكرز ونوب
ميزات البرمجيات:
1يمكن أن يدرك مسح بانورامي، فحص الرسومات العامة للمنتج إلى الكمبيوتر، واختيار أي موقف، والمنتج سوف تتحرك تلقائيًا إلى الموقف المطلوب.
2يمكن أن تدعم 17 طريقة لتخطيط المسار، وتعيين أي رقم، مثل إحداثيات 30 نقطة، انقر على بدء، والآلة سوف تستكمل تلقائيًا قياس 30 نقطة دون تشغيل يدوي،تحميل تلقائي، التركيز الآلي والقياس الآلي.
3مجهزة بمحرك محور Z الاختياري ونظام التركيز التلقائي ، لا توجد حاجة للعثور يدويًا على المسافة التركيزية ، والآلة تركز تلقائيًا.يتم الانتهاء من جميع الخطوات بواسطة البرنامج لتجنب أخطاء القياس اليدوية.
الوظيفة الأساسية:
● القدرة على التعرف تلقائيًا على صورة التدفق هي الرائدة ، وكفاءة الكشف واستقرار ودقة نتائج الكشف مرتفعة.
● نوعان من المعايرة: المعايرة البصرية ، (اليدوية / التلقائية) معايرة كتلة الصلابة. يدعم كتلة الصلابة المتوسطات المتعددة ،وحدات معيارية متعددة عشوائية ومعايرة منقسمة وقياس مفضل.
● بالإضافة إلى القياس التلقائي ، هناك ثلاثة خيارات للقياس اليدوي: قياس أربعة جوانب ،القياس الشعاعي وقياس أربع نقاط (يمكن أن يكون ترتيب اختيار أربع قمم تعسفيًا).
● يتم دعم ثلاثة أنواع من علامات التجويف: "مستطيل" و "الصليب الأحمر" و "الدوري".
● أثناء القياس اليدوي ، لديها وظيفة الزجاج المكبر ، والتي هي مريحة للعثور على موقع قمة التسرب ؛
● وظيفة اختصار لوحة المفاتيح الفريدة يمكن أن تحرك بسرعة القمة المحددة لجعل عملية القياس أكثر كفاءة.
● توفير المسافة بين البكسلات والمسافة الفيزيائية لقطب التقاطع ، وحساب قيمة HV / HK تحت الحمل الحالي في الوقت الحقيقي.
● التبديل التلقائي للبرج (تبديل العدسة الهدفية ومدخل).
● 5 ملايين كاميرا رقمية لتعرض الفيديو في الكمبيوتر. يمكنه التقاط الصور وتخزينها.
● عرض في الوقت الحقيقي وتحديث حالة اختبار القسوة الحالية: المستدخل الحالي / عدسة الهدف ، وقت الاحتفاظ بالحمل ، قوة التحميل ، إلخ.
● يمكن قياس المسافة بين نقطتين يدوياً؛ ويمكن أيضاً عرض مجموعات متعددة من المسافات على الفيديو أو الصورة في نفس الوقت.
● في حالة وجود دقة مختلفة، وعدسات مختلفة للعدسات وأحمال مختلفة، سوف يختار البرنامج تلقائيًا أفضل معامل معايرة.
● يمكن تحديد جميع معلومات نقاط الاختبار ووضع علامات عليها بشكل منفصل أو وفقا لمتطلبات العميل.سيتم عرض معلومات تحديد نقطة الاختبار في جدول تسلسل قيمة الاختبار وشريط التدفق لسهولة الاستعلامهذه الوظيفة مهمة جدا للتحليل والمعالجة اللاحقة.
● الرجوع إلى GB و DIN و ISO و ASTM ومعايير تحويل الصلابة الأخرى لتحقيق: فيكرز HV ، Knoop HK ؛ روكويل: HRC ، HRA ، HRB ، HRD ، HRE ، HRF ، HRG ، HRK ؛ سطح روكويل: HR15N ، HR30N ، HR45N ، HR15T,HR30T، HR45T؛ تحقيق التحويل المتبادل بين قيم القسوة مثل Brinell HBS و Brinell HBW.
● عند قياس تسلسل مسار الطبقة المتصلبة ، هناك عدة أوضاع إعداد ابتدائية مرنة ، والتي تقوم تلقائيًا بتخزين واستيراد تسلسل المسار السابق.يمكن أيضا حفظ مسار القياس على النحو المطلوب لإعادة تحميل.
● تنتج نتائج قياس تسلسل المسار تلقائيًا قيمة عمق الطبقة المتصلبة المقابلة و منحنى تغير القسوة.
● يمكن اختيار أنماط تحليل متعددة لبيانات القياس ؛ يمكن تعيين جميع النتائج في تقرير رسمي.
● يمكن تعيين محتوى التقرير وتنسيقه بمرونة، ويمكن إنشاء وثائق Word و EXCEL تلقائيًا.
● يمكن تعيين كلمة المرور والسلطة الإدارية: يمكن للمشغلين العاديين قياس القسوة فقط وفقًا للإعدادات المحددة.
● أداة تحويل قيمة القسوة القياسية المدمجة يمكنها تحويل قيمة القسوة المقاسة تلقائيًا وفقًا للجدول وإدراجها في جدول النتائج.
وظيفة متقدمة:
● وظيفة التركيز التلقائييمكن تحقيق التركيز التلقائي للتدفقات، ووقت التركيز للتدفقات المفردة هو 2-5 ثانية.يجب أن تكون ZHV-VH1010 مجهزة بمحرك محور Z ونظام التركيز التلقائي)
● وظيفة تخطيط المساركتمديد لوظيفة قياس المسافة، يتم إكمال التخطيط الدقيق لـ 17 حالة من المسار الذي سيتم قياسه بالنقر على الصورة بالفأر.
1)اختيار النقطة الحرة: انقر على أي موقع في الصورة لتصبح المسار الذي سيتم قياسه.
2)الاتجاه التعسفي: حدد أي نقطة بداية وقطع خط مستقيم في أي اتجاه.
3)الحافة طبيعية: انقر بالقرب من الحافة لتوليد قطاعات الخط العادية تلقائيًا.
4)نقطتين طبيعية:اختر الطرفين من الحافة لتوليد قطعة الخط العادي في الوسط.
5)الزاوية القاسية: ثلاث نقاط تبني الزوايا لتوليد قطع الزوايا.
6)مسار دائري: مركز نقطتين / نصف قطر، وتوليد مسار في الوقت المناسب.
7)ملامح الحافة: انقر بالقرب من الحافة لإنشاء مسار تلقائيًا على طول الحافة.
8)المسافة المتساوية بين الحواف:انقر على المسافة على طول الحافة لإنشاء قطاعات خطية متساوية المسافة.
9)شكل الموجات من أسنان المنشار: يمكن تعيين الفترة وارتفاع الأسنان وتماثل الأسنان كمياً.
10)مركز نقطتين: حدد نقطتين على الصورة لتوليد النقطة الوسطى كمسار للقياس.
11)الخط:انقر على أي نقطة بداية، قطعة خط مستقيم في أي اتجاه، ومسافة متغيرة في الوسط.
12)(متعددة الخطوط)نقاط طريق متعددة الخطوط
13)زيغ زاغ:زيغ زاغ متعددة الخطوط
14)إدخال:إدخال عدد ثابت / مسافة من نقاط المسار بين نقطتين.
15)المصفوفة:نقطة مسار المصفوفة المستطيلة.
16)عجلة:نقطة مسار العجلات
17)الخاتم:نقطة مسار دائري
● توفيروظيفة معايرة تعديل العدسةللقضاء على الانحراف الميكانيكي بين العدسة والعدسة وتصحيح الخطأ العام للنظام ، وذلك لتحسين دقة نتائج اختبار القسوة.
● وظيفة مسح الحافةمن خلال حركة منصة XY التلقائية ، يمكن مسح حافة الكائن المحدد ويمكن رسم محور حافة الكائن.
● وظيفة التوصيل البانوراميمن خلال وظيفة "المسح البانورامي" ، يمكنك الحصول على بانوراما ضمن نطاق محدد وتخطيط أي مسار على الخريطة.
● الوضع الإقليمي والاختبار المستمرالوظيفة.في حالة وجود العديد من التدفقات التي قد توجد في نفس مجال الرؤية، يمكن اختيار وضع المنطقة، ويتم النظر فقط في التدفقات داخل النطاق المحدد خلال كل قياس.عندما يتم تشغيل وضع المنطقة أثناء الاختبار المستمر، يمكن تجنب انقطاع الاختبار الناجم عن التدفقات المتعددة في نفس مجال الرؤية. وظيفة تصحيح السطح.
● وظيفة تصحيح السطحيتماشى مع الجدول الأول والجدول الثاني من معيار ASTM E384 ، ويوفر متطلبات الاختبار والتصحيح للأجزاء المنحنية مثل الكرات والعصي.
● وظيفة تصحيح الزاويةيمكن القضاء على انحراف الزاوية بين المنصة والكاميرا من خلال التصحيح التلقائي للزاوية ، ويمكن تحسين دقة تحديد الموقع للمنصة.
● وظيفة صلابة الكسريمكن فحص وظيفة صلابة الكسر لقياس بيانات صلابة الكسر.
● وظيفة الجمع البانورامي للعينات المتعددةيمكن إجراء التوصيل البانورامي للعديد من العينات في نفس الوقت ، ومن ثم يمكن إجراء تخطيط المسار على هذه البانورامات. وأخيرا ، تم الانتهاء من الاختبار المستمر.
مواصفات منصة X-Y ذات المحرك VMP-505:
● منصة XY تلقائية مع نظام محرك خطوة: تكنولوجيا معالجة درجة الفضاء الجوي
● كفاءة الختم الفائقة تضمن استقرار دقة الاسترداد على المدى الطويل
● حجم المنصة: 255mmx205mm
● الحد الأقصى للتحرك في اتجاه XY: متطلبات 50X50mm) ، الحد الأدنى للخطوة: 0.625um
● دقة الرد: مجموعة كاملة في اتجاه واحد ≤ 10um
● المسح الكامل ≤ 20UM
● اختياري منصة X-Y ذات محرك أكبر VMP1111
● X-Y حجم السفر:110x110mm وحجم المنصة: 310mmx255mm
