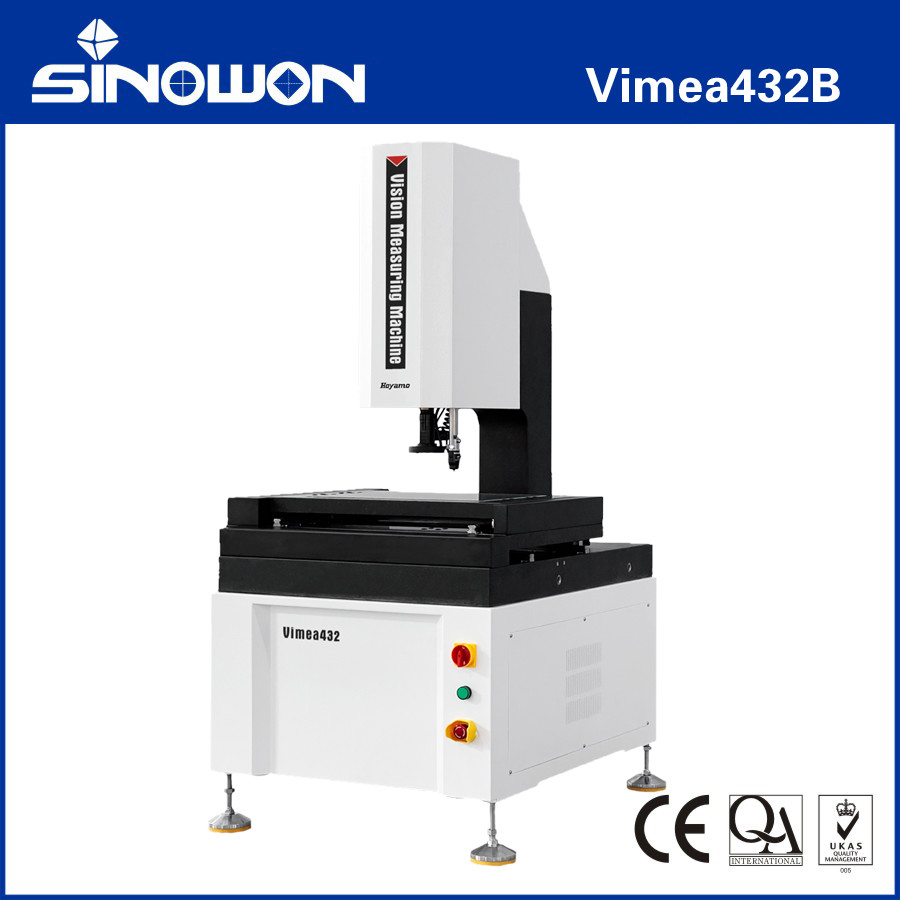

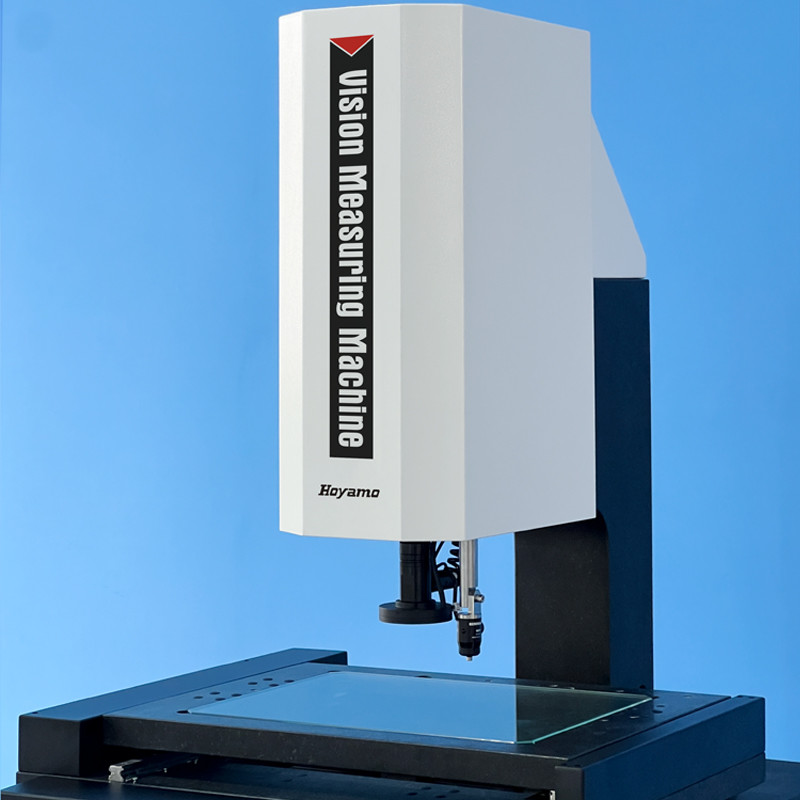

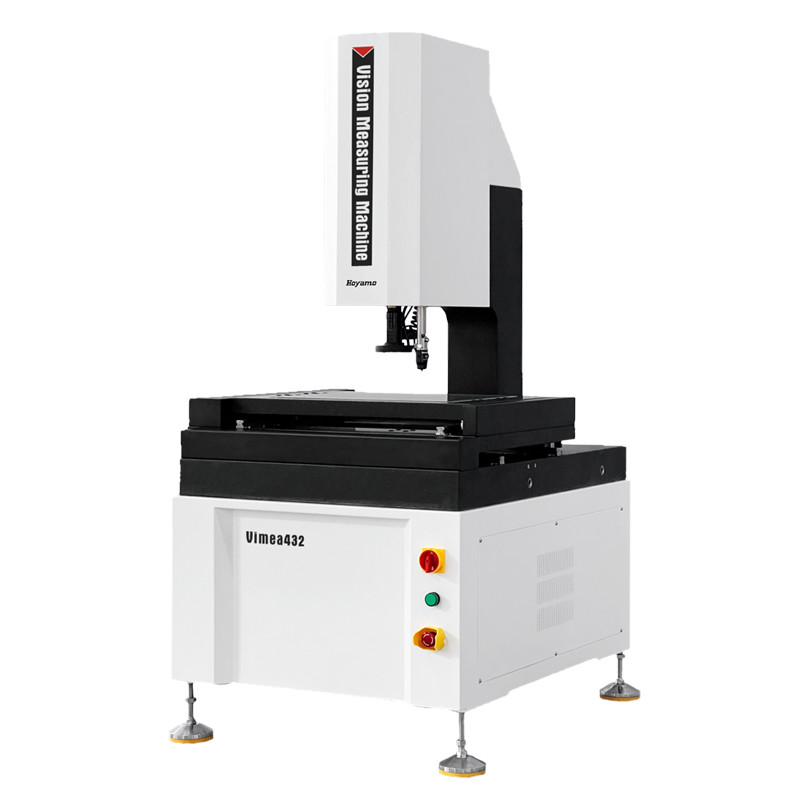

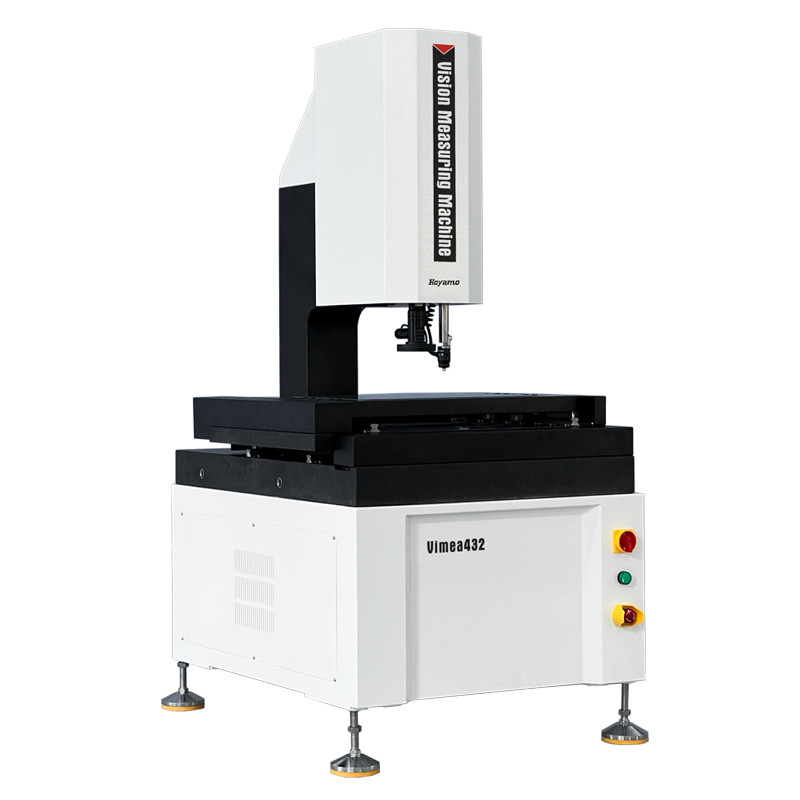

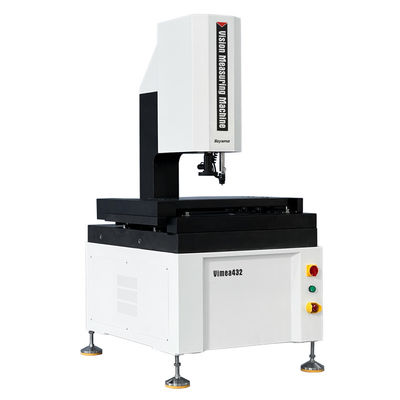

نظام ناتئنظام قياس الفيديو والاتصال ثلاثي الأبعاد Vimea432B
خصائص المنتج:
1. تحكم دقيق تلقائي ثلاثي المحاور XYZ CNC، تحديد المواقع بدقة؛
2. قاعدة وعمود من الجرانيت، ثبات جيد؛
3. أدلة خطية دقيقة، براغي كروية بدرجة الطحن ومحركات سيرفو AC، وما إلى ذلك، تضمن دقة وثبات نظام الحركة؛
4. مسطرة شبكية عالية الدقة 0.5 ميكرومتر لضمان دقة تحديد المواقع وقياس النظام؛

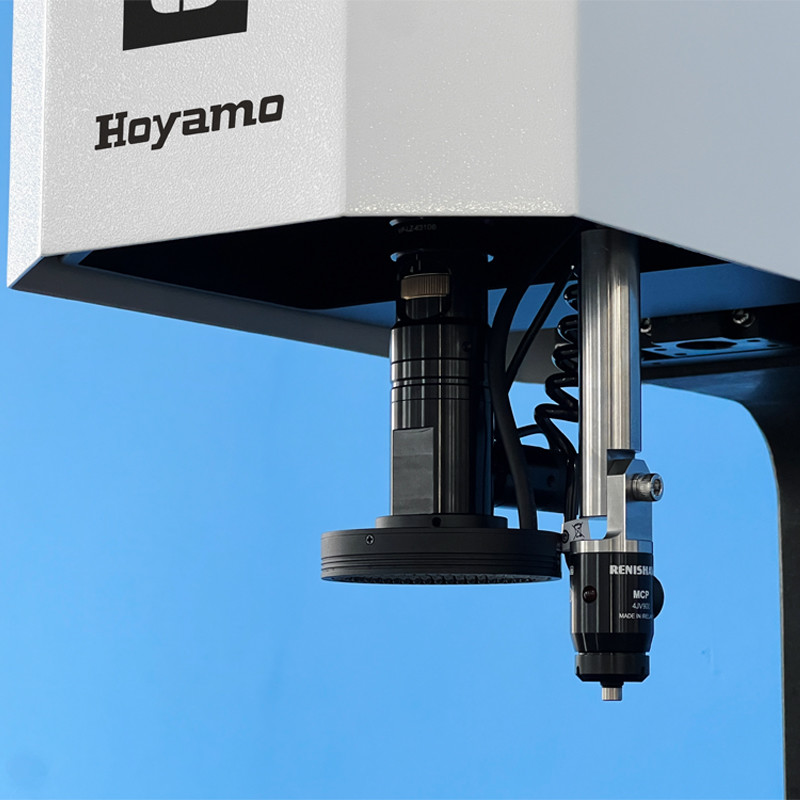

5. كاميرا رقمية عالية الدقة لتلبية احتياجات المراقبة الواضحة والقياس الدقيق؛
6. عدسة بصرية عالية الدقة 6.5X، تكبير دقيق، تصحيح بكسل لمرة واحدة؛
7. نظام إضاءة سطح LED بـ 5 حلقات و 8 مناطق يتم التحكم فيه بواسطة البرنامج ونظام إضاءة محيط LED المتوازي يدرك بذكاء تعديل السطوع على 256 مستوى؛
8. برنامج قياس الرؤية التلقائي iMeasuring بوظائف قوية وسهل التشغيل.
المواصفات:
| سلعة | نظام قياس الفيديو التلقائي الناتئ سلسلة Vimea | |||
| الموديل | Vimea322 | Vimea432 | Vimea542 | |
| مسافة حركة المحور X/Y | (300*200) مم | (400*300) مم | (500*400) مم | |
| مسافة حركة المحور Z | 200 مم | |||
| مقياس خطي ثلاثي المحاور X/Y/Z (مم) | دقة المقياس الخطي: 0.5 ميكرومتر | |||
| وضع التوجيه | دليل خطي عالي الدقة، دليل مزدوج المسار مزدوج المنزلق | |||
| وضع التشغيل | وحدة تحكم عصا التحكم، تشغيل الماوس، برنامج الكشف التلقائي | |||
| الدقة* | المحور XY: ≤2.5+L/200 (ميكرومتر) | |||
| المحور Z: ≤5.0+L/200 (ميكرومتر) | ||||
| التكرار | 2 ميكرومتر | |||
|
الإضاءة النظام |
المحيط | إضاءة محيط LED المتوازية | ||
| السطح | 0~255 إضاءة سطح LED قابلة للتعديل بدون توقف بـ 5 حلقات و 8 أقسام | |||
| نظام الفيديو** | كاميرا رقمية عالية الدقة 1/2.9" | |||
| عدسة تكبير يدوية 6.5X، تكبير بصري: 0.7X-4.5X، تكبير الفيديو: 28X~180X | ||||
| برنامج القياس | iMeasuring | |||
| نظام التشغيل | دعم نظام التشغيل WIN 10/11-32/64 | |||
| اللغة | الإنجليزية، الصينية المبسطة، الصينية التقليدية، إصدارات لغات أخرى اختيارية | |||
| بيئة العمل | درجة الحرارة 20 درجة مئوية ±2 درجة مئوية، تغير درجة الحرارة<1 درجة مئوية/ساعة؛ الرطوبة 30%~80% رطوبة نسبية؛ الاهتزاز<0.02 جرام، ≤15 هرتز. | |||
| مزود الطاقة | 220 فولت/50 هرتز/10 أمبير | |||
| سعة التحميل | 25 كجم~50 كجم | |||
| الأبعاد (العرض × العمق × الارتفاع) | (789*636*1640) مم | (961*747*1640) مم | 121*860*1690) مم | |
| أبعاد التعبئة (العرض × العمق × الارتفاع) | (1040*900*1900) مم | (1140*1000*1900) مم | (1260*1100*1900) مم | |
| الوزن الإجمالي/الصافي | 200 كجم | 320 كجم | 505 كجم | |
ملاحظة:
L هو الطول المقاس (مم)، ترتبط الدقة الميكانيكية للمحور Z ودقة التركيز ارتباطًا كبيرًا بسطح قطعة العمل.
التكبير هو قيمة تقريبية، وهو مرتبط بأبعاد الشاشة ودقتها.
عدسة موضوعية 0.5X أو 2X اختيارية متاحة حسب الحاجة.
وصف نموذج تكوين المنتج (مثال مع Vimea432):
| فئة المنتج | 2.5D | 3D | 2.5D | 3D |
| سلعة | نظام قياس الفيديو التلقائي 2.5D |
ثلاثي الأبعاد تلقائي نظام قياس الفيديو والاتصال |
2.5D تلقائي نظام قياس الفيديو والمسح بالليزر |
ثلاثي الأبعاد تلقائي متعدد الحساسات آلة القياس |
| الموديل | Vimea432A | Vimea432B | Vimea432C | Vimea432D |
| النوع | أ | ب | ج | د |
| الأهمية | مستشعر عدسة التكبير البصري | مستشعر عدسة التكبير ومستشعر مسبار التلامس | مستشعر عدسة التكبير ومستشعر الليزر | مستشعر عدسة التكبير، مستشعر مسبار التلامس ومستشعر الليزر |
| مسبار التلامس | بدون | MCP-Kit1 | بدون | MCP-Kit1 |
| وحدة الليزر | بدون | بدون | ليزر أومرون | ليزر أومرون |
| إصدار البرنامج | iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 |
نماذج ومواصفات نظام قياس الفيديو التلقائي الناتئ:
| الموديل | الكود # | الموديل | الكود # | الموديل | الكود # |
| Vimea322A | 524-120G | Vimea432A | 524-120H | Vimea542A | 524-120J |
| Vimea322B | 524-220G | Vimea432B | 524-220H | Vimea542B | 524-220J |
| Vimea322C | 524-320G | Vimea432C | 524-320H | Vimea542C | 524-320J |
| Vimea322D | 524-420G | Vimea432D | 524-420H | Vimea542D | 524-420J |
جدول دليل مسافة حركة نظام قياس الفيديو التلقائي الناتئ:
| مسافة الحركة |
الموديل |
الدقة |
مسافة حركة المحور X مم |
مسافة حركة المحور Y مم |
مسافة حركة المحور Z القياسية مم |
مسافة حركة المحور Z القصوى المخصصة مم |
|
| E1x,y | E1z | ||||||
| 300x200x200 | Vimea322 | 2.5+L/200 | 5.0+L/200 | 300 مم | 200 مم | 200 مم | 250 مم |
| 400x300x200 | Vimea432 | 2.5+L/200 | 5.0+L/200 | 400 مم | 300 مم | 200 مم | 300 مم |
| 500x400x200 | Vimea542 | 2.5+L/200 | 5.0+L/200 | 500 مم | 400 مم | 200 مم | 400 مم |
مقدمة عن البرنامج:
برنامج iMeasuring هو برنامج قياس متعدد المستشعرات احترافي يجمع بين خبرة المطورين التي تزيد عن عشر سنوات في صناعة البحث في القياس والبرمجيات. مبدأ التصميم هو التشغيل الودي، والوظيفة القوية، والدقة العالية والاستقرار، والصيانة البسيطة.
● تصميم ممتاز لهندسة البرمجيات وموجه بالكامل للكائنات، لضمان استقرار وموثوقية البرنامج.
● دعم لغات متعددة، لا حاجة لتثبيت حزمة اللغة وتغيير البرنامج وهو أمر مريح للعملاء المحليين.
● برنامج تحليل إحصائي SPC احترافي متصل ببرنامج القياس، لتحقيق إمكانية تصدير البيانات تلقائيًا إلى قاعدة بيانات SPC دون تشغيل يدوي.
● سيكون نفس نموذج البرنامج مجانيًا للتحديث بشكل دائم، ويمكن أن يساعد في تقليل المشاكل الأخرى للعميل.
● مع خوارزمية مكتشف الحواف القوية، والتي يمكن أن تساعد في الحصول على حافة الظل أو الصورة الداكنة وضمان دقة عالية.
● يمكن للبرنامج التعرف على الخط والدائرة والقوس والعناصر الأخرى وقياسها تلقائيًا.
● يعتمد على عناصر مختلفة ويوفر وظيفة إنشاء عناصر متعددة مثل الترجمة والدوران والاستخراج والتركيبات والتوازي والعمودي والانعكاس والتناظر والتقاطع والمماس وما إلى ذلك.
● يحتوي البرنامج على وظيفة إعداد نقطة التوقف، ويمكن تبديله بذكاء بين القياس اليدوي والقياس التلقائي.
تطبيق الصناعة:
آلة القياس البصري OMM، والمعروفة أيضًا باسم آلة قياس الرؤية وآلة القياس غير التلامسية، وآلة القياس ثنائية الأبعاد، وآلة القياس 2.5-الأبعاد، مع ترقية الصناعة الصناعية الحديثة عالية الدقة والصناعة الدقيقة، فإنها تعتمد طريقة القياس البصري غير التلامسية للقياس السريع والدقيق. يصبح قياس الأبعاد الهندسية والتفاوتات الهندسية أمرًا لا مفر منه.
آلات القياس البصري مناسبة لجميع مجالات التطبيق لغرض قياس الإحداثيات، وتستخدم على نطاق واسع في الآلات والإلكترونيات والأدوات والأجهزة والأجهزة والبرمجيات وغيرها من الصناعات. مثل: القوالب والبراغي والمعادن والملحقات والمطاط ولوحات PCB والينابيع والأجهزة والإلكترونيات والبلاستيك والطيران والفضاء، وما إلى ذلك، فهي تتغلب على أوجه القصور في الفرجار التقليدية والميكرومترات وأجهزة عرض الملفات الشخصية، وهي آلة قياس عالية الدقة وعالية الكفاءة والموثوقية تدمج تقنيات معالجة الصور البصرية والميكانيكية والإلكترونية والكمبيوتر.
يتم تكبير الكائن المراد قياسه بواسطة نظام التكبير البصري. بعد جمع ميزات الصورة بواسطة نظام كاميرا CCD ومعالجتها بواسطة خوارزميات الكمبيوتر والبرامج، يمكن اكتشاف محيط وشكل السطح والحجم والزاوية والموضع لأجزاء مختلفة معقدة ودقيقة تلقائيًا. الفحص الجزئي ومراقبة الجودة. يمكن استيراد بيانات القياس إلى AUTOCAD لتصبح رسمًا هندسيًا كاملاً، ويمكن إنشاء مستندات بتنسيقات DXF و IGS وغيرها، ويمكن أيضًا استيرادها إلى برنامج تحليل إحصائي WORD و EXCEL و SPC لإنشاء CPK وتقارير إحصائية مختلفة.
