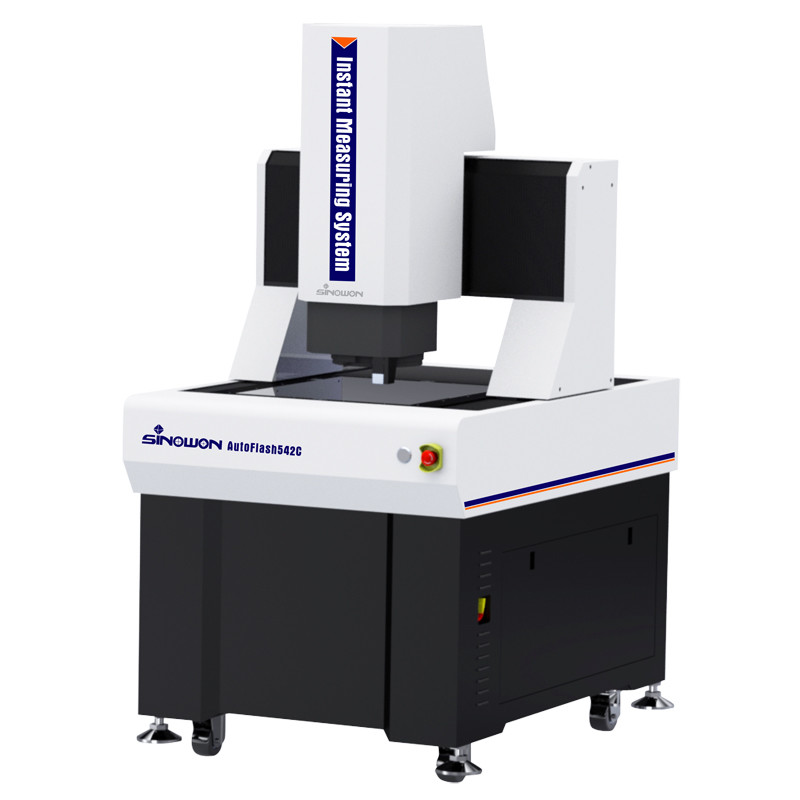

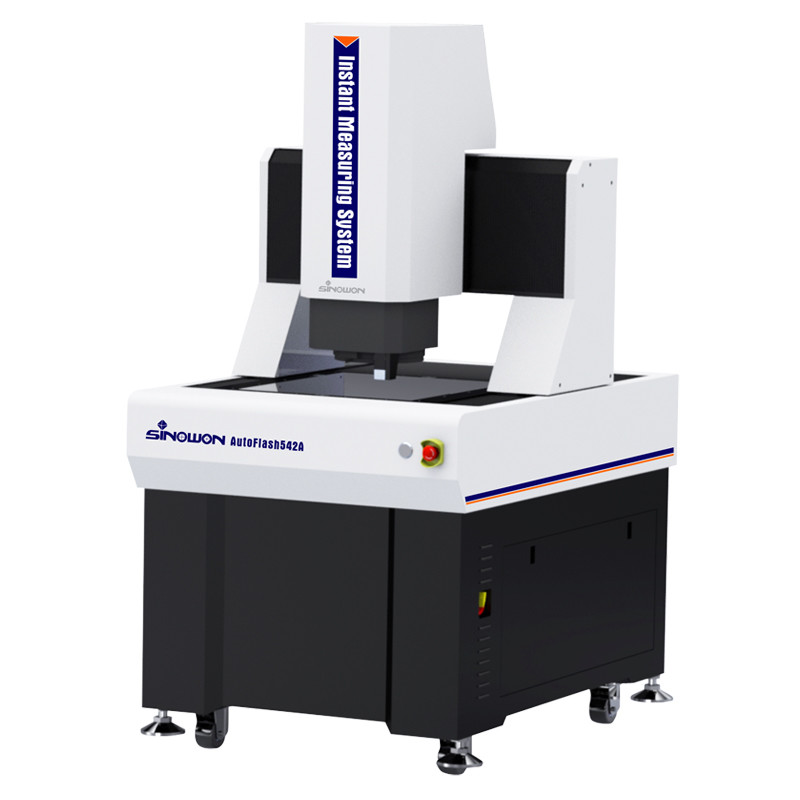

نظام قياس الرؤية الفورية للجسر المحمول AutoFlash542
مقدمة المنتج
سلسلة "أوتوفلاش" هي نظام قياس للرؤية الفورية ذو دقة عالية وآلي بالكامل مع هيكل قاعدةمصممة خصيصًا لقياسات GD&T مع التحكم الكهربائي التلقائي ثلاثي المحوروهي مجهزة بالتركيز التلقائي، والتحكم التلقائي في الإضاءة، وتكوين حركة تلقائية من كل من الأجهزة والبرمجيات،تسمح بالقياس السريع والدقيق للأبعاد الخطية والهندسيةيضمن هيكل الجسر المتحرك أن القطعة المقياسة تبقى ثابتة ، مما يضمن دقة القياس واستقرارها ، مما يجعلها مناسبة للقياس في الصناعات مثل الإلكترونيات ،المعدات الطبية، و LCD، والفضاء.
خصائص المنتجج:
التطبيق:
المواصفات:
| السلع | نظام قياس الرؤية الفورية للجسر المتحرك سلسلة AutoFlash | ||||
| النموذج | أوتوفلاش 432 | أوتوفلاش542 | |||
| محور X/Y السفر ((ملم) | (400*300) ملم | (500*400) ملم | |||
| البعد ((WxDxH) | (1195*832*1579) ملم | (1463*940*1591) ملم | |||
| حجم العبوة | (1380*1170*1910) ملم | (1690*1300*2000) ملم | |||
| الوزن | 650 كيلوغرام | 780 كجم | |||
| Z محور التنقل ((ملم) | 200ملم | ||||
| محور X/Y/Z-3 المقاييس الخطية | دقة مقياس خطي مستوردة: 0.1mm | ||||
| وضع التوجيه | دليل خطي دقيق، دليل مسار مزدوج. | ||||
| وضع العمل | جهاز التحكم بالعصا، تشغيل الماوس، برنامج الكشف التلقائي | ||||
| قدرة الحمل | < 25 كجم | ||||
| بيئة العمل |
درجة الحرارة 20 درجة مئوية ± 2 درجة مئوية، نطاق الرطوبة < 2 درجة مئوية في الساعة، الرطوبة 30 ~ 80٪ ، اهتزاز < 0.002g ، < 15Hz |
||||
| إمدادات الطاقة | AC220V/50Hz؛ 110V/60Hz | ||||
| برمجيات القياس | جيوميا | ||||
| الكاميرا | كاميرا 1 ′′ 20Mpixel | ||||
| عدسة تليمركزية مزدوجة | عدسة تليمركزية مزدوجة | ||||
| التكبير | 0.16X | 0.64X | |||
| قياس الصورة | التكرار | لا تتحرك | ± 1μm | ± 0.5μm | |
| الانتقال | ± 2μm | ± 1.5μm | |||
| الدقة* | بدون إلتزام | ±3.9μm | ± 2μm | ||
| ملزمة | ±7μm | ±4μm | |||
| مسافة العمل | 145±2ملم | 145±2ملم | |||
| التركيز عن بعد | <0.02 درجة | <0.02 درجة | |||
| عمق المجال | 6mm@25 lp/mm | 0.6mm@64 lp/mm | |||
| مجال الرؤية ((mm)) ((D*H*V | 1 ′′ | 82*55*100 | 21*14*25 | ||
| 53*44*69 | 13*11*17 | ||||
| 2/3 | |||||
| القرار | 20um | 7.8م | |||
| نظام الإضاءة | المخطط | إضاءة الخط الموازي LED | |||
| السطح | 0~255 مستوى إضاءة LED قابلة للتعديل باستمرار | ||||
وصف نموذج تكوين المنتج (مثال مع AutoFlash542):
| فئة المنتجات | 2.5D | 2.5D |
| السلع |
2.5D تلقائي آلة قياس الرؤية |
2.5D الفحص الآلي بالليزر والرؤية آلة قياس |

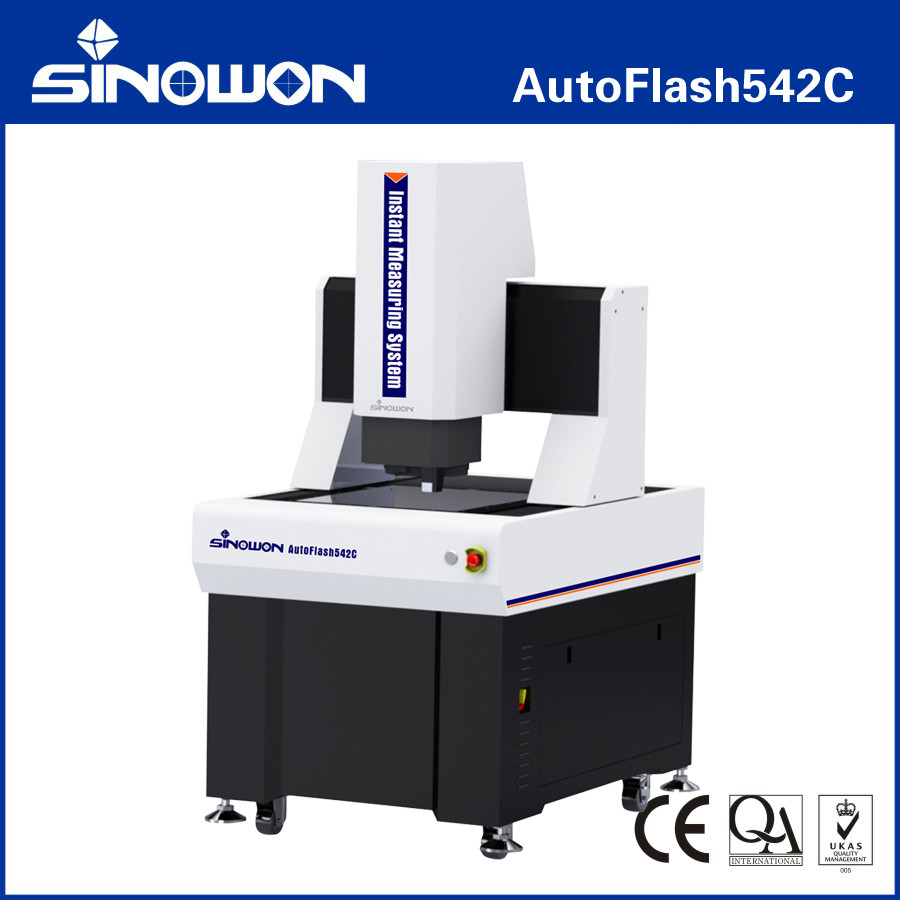

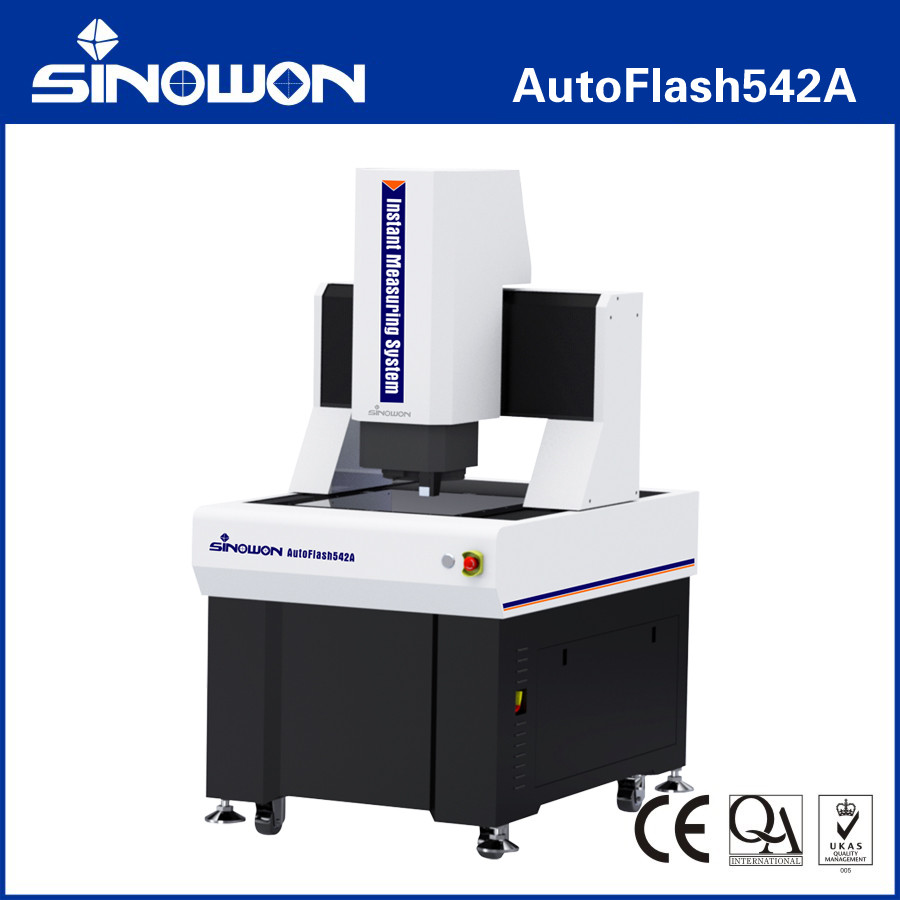

| النموذج | أوتوفلاش 542A | أوتوفلاش 542C |
| النوع | أ | ج |
| الأهمية | جهاز استشعار العدسة الضوئية | مستشعر العدسة الكبيرة و مستشعر الليزر |
| مسبار الاتصال | بدون | بدون |
| وحدة الليزر | بدون | (أومرون ليزر) |
أنانماذج ومواصفات أنظمة قياس الرؤية الفورية:
| النموذج | الرمز# | النموذج | الرمز# |
| أوتوفلاش 432A | 503-120H | أوتوفلاش 542A | 503-120J |
| أوتوفلاش 432 سي | 503-320H | أوتوفلاش 542C | 503-320J |
نظام قياس الرؤية الفورية:
| السفر | النموذج | X محور السفر في ملم |
محور Y السفر ملم |
محور Z المسافة القياسية في الملم | محور Z الحد الأقصى للسفر حسب الطلب mm |
| 100×100×100 | IVS-111T | 100 | 100 | 100 | ------ |
| 250×150×150 | IVS-2515 | 250 | 150 | 200 | 300 |
| 300×200×200 | IVS-3020 | 300 | 200 | 200 | 400 |
| IVS-322A | 300 | 200 | 200 | 250 | |
| IVS-322C | 300 | 200 | 200 | 250 | |
| 400×300×200 | IVS-432A | 400 | 300 | 200 | 300 |
| IVS-432C | 400 | 300 | 200 | 300 | |
| 300×400×200 | أوتوفلاش 432A | 400 | 300 | 200 | 400 |
| أوتوفلاش 432 سي | 400 | 300 | 200 | 400 | |
| 400×500×200 | أوتوفلاش 542A | 500 | 400 | 200 | 400 |
| أوتوفلاش 542C | 500 | 400 | 200 | 400 |
يمكن تخصيص مواصفات السفر الأخرى وفقًا لاحتياجات العملاء.
