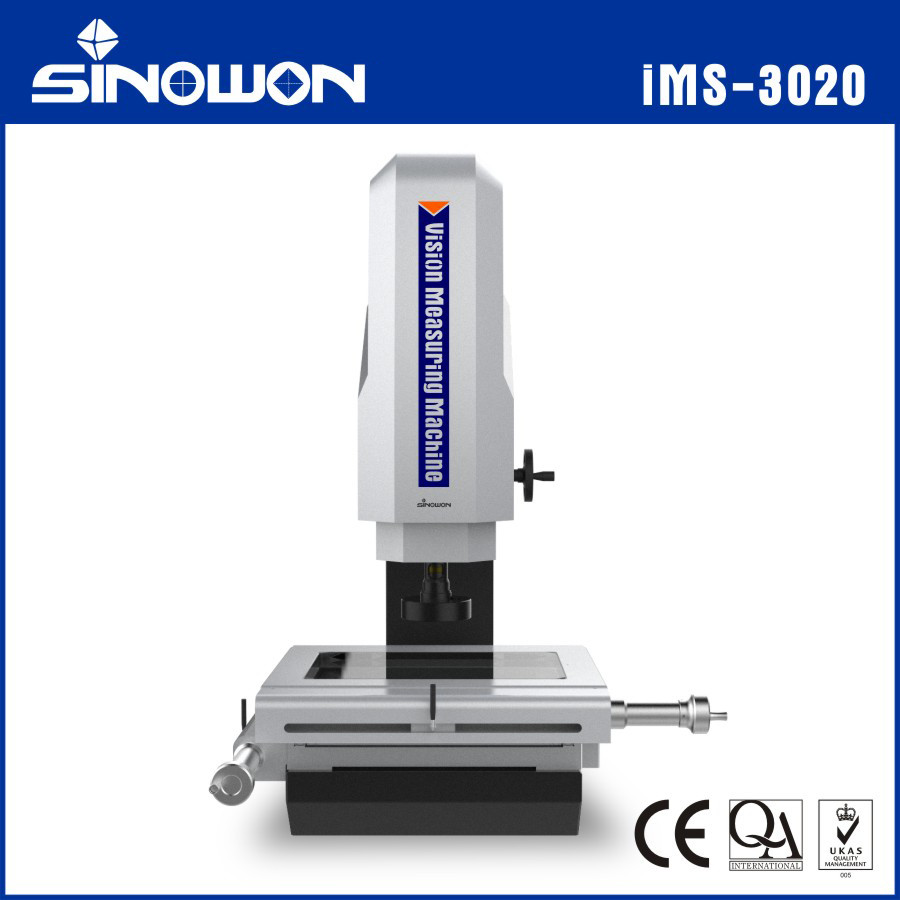

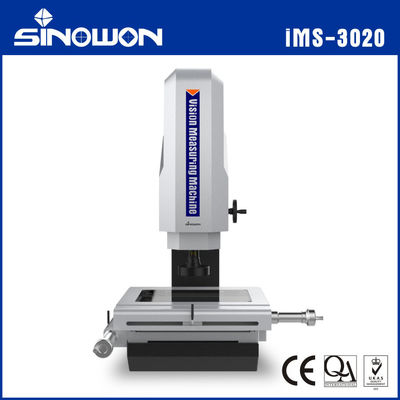

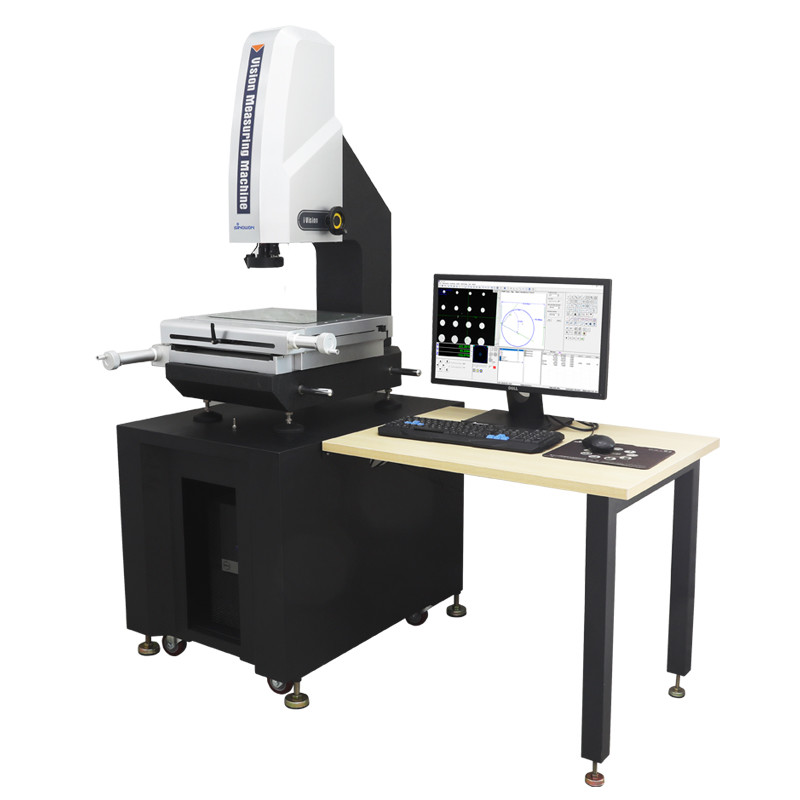

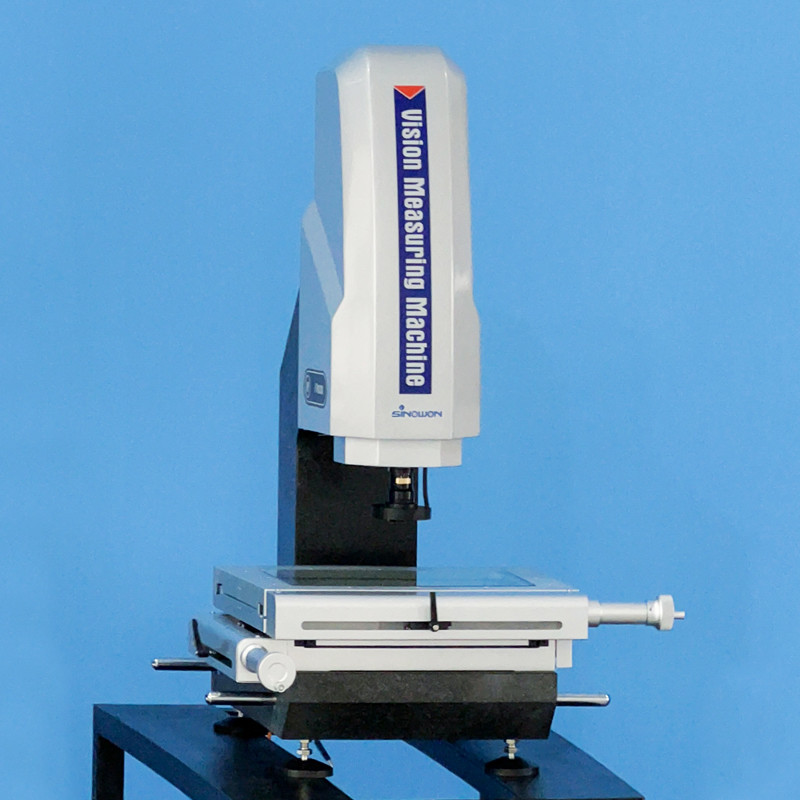

عاليصالقرارمالسنوي Vأناآلة قياس سيون iVision سلسلة IMS-3020
آلة قياس الرؤيةسمة المنتج:
آلة قياس الرؤيةالتقنية سالمواصفات:
| سلعة | آلة قياس الرؤية اليدوية عالية الدقة سلسلة iVision | ||||
| نموذج | آي إم إس-2010 | آي إم إس-2515 | آي إم إس-3020 | آي إم إس-4030 | آي إم إس-5040 |
| منضدة عمل من الرخام | (270*350) ملم | (408*308) ملم | (458*358) ملم | (608*470) ملم | (650*580) ملم |
| منضدة زجاجية | (142*242) ملم | (306*198) ملم | (356*248) ملم | (456*348) ملم | (540*440) ملم |
| محور X/Y السفر | (200*100) ملم | (250*150) ملم | (300*200) ملم | (400*300) ملم | (500*400) ملم |
| حركة المحور Z | دليل خطي عالي الدقة، سفر فعال 200 مم | ||||
| X/Y/Z دقة المحور | 0.5um | ||||
| الركيزة والقوائم | جرانيت عالي الدقة | ||||
| دقة القياس* | محاور XY: .52.5+L/200(um) ；Zais: .55+L/200(um) | ||||
| إعادة الدقة | 2um | ||||
| نظام الإضاءة (ضبط البرنامج) | سطح 4 حلقات و8 مناطق إضاءة LED باردة قابلة للتعديل بشكل لا نهائي | ||||
| إضاءة كونتور LED متوازية | |||||
| ضوء محوري اختياري | |||||
| كاميرا رقمية | كاميرا رقمية عالية الدقة 1/2.9 بوصة/1.6 ميجابكسل | ||||
| عدسة التكبير | عدسة تكبير إلكترونية عالية الدقة 6.5X، التكبير البصري: 0.7X~4.5X؛ تكبير الفيديو: 20X~129X | ||||
| برامج القياس | iMeasuring | ||||
| نظام التشغيل | دعم نظام التشغيل WIN 10/11-32/64 | ||||
| لغة | الإنجليزية والصينية المبسطة والصينية التقليدية وإصدارات اللغات الأخرى الاختيارية | ||||
| بيئة العمل | درجة الحرارة 20°C±2°C، تغير درجة الحرارة <1°C/Hr؛ الرطوبة 30%~80% ر؛ الاهتزاز <0.02 جرام، ≥15 هرتز. | ||||
| مزود الطاقة | تيار متردد 220 فولت/50 هرتز؛ 110 فولت/60 هرتز | ||||
| البعد (العرض × العمق × الارتفاع) | (677*552*998) ملم | (790*617*1000) ملم | (838*667*1000) ملم | (1002*817*1043) ملم | (1111*867*1086) ملم |
|
البعد التعبئة والتغليف (العرض × العمق × الارتفاع) |
(1030*780*1260) ملم | (1030*780*1260) ملم | (1030*780*1260) ملم | (1130*1000*1270) ملم | (1250*1035*1460) ملم |
| الوزن الإجمالي/الصافي | 220/150 كجم | 242/175 كجم | 275/185 كجم | 449/350 كجم | 550/380 كجم |
ملحوظة:
يمثل "L" الطول المقاس بالملليمتر، وتعتمد الدقة الميكانيكية للمحور Z بشكل كبير على دقة التركيز وسطح قطعة العمل.
التكبير هو قيمة تقريبية ويرتبط ارتباطًا وثيقًا بحجم الشاشة ودقتها.
يمكن للعملاء اختيار إضافة عدسة مساعدة 0.5X أو 2X وفقًا لاحتياجاتهم لتحقيق تكبير الصورة.
iMS-2010/5040 عبارة عن مناضد عمل مصنوعة من الرخام، بينما iMS-2515/3020/4030 عبارة عن مناضد عمل مصنوعة من المعدن.

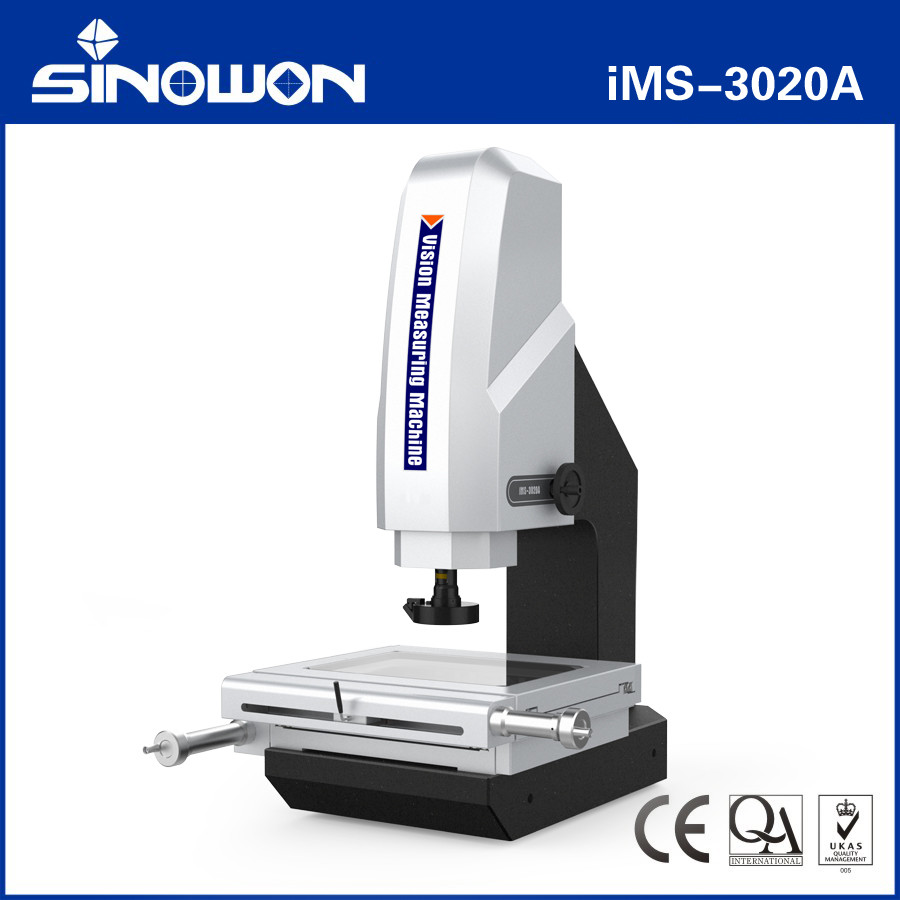

وصف نموذج تكوين المنتج (مثال مع iMS-3020):
| تكوين الاستشعار | 2.5 د | 3D | 2.5 د | 3D |
| سلعة | آلة قياس الرؤية 2.5D | جهاز قياس الرؤية والاتصال ثلاثي الأبعاد | آلة قياس الرؤية نصف الأوتوماتيكية 2.5D | آلة قياس الرؤية والاتصال نصف الأوتوماتيكية ثلاثية الأبعاد |
| نموذج | آي إم إس-3020أ | آي إم إس-3020ب | آي إم إس-3020C | آي إم إس-3020د |
| يكتب | أ | ب | ج | د |
| دلالة | مستشعر عدسة التكبير البصري |

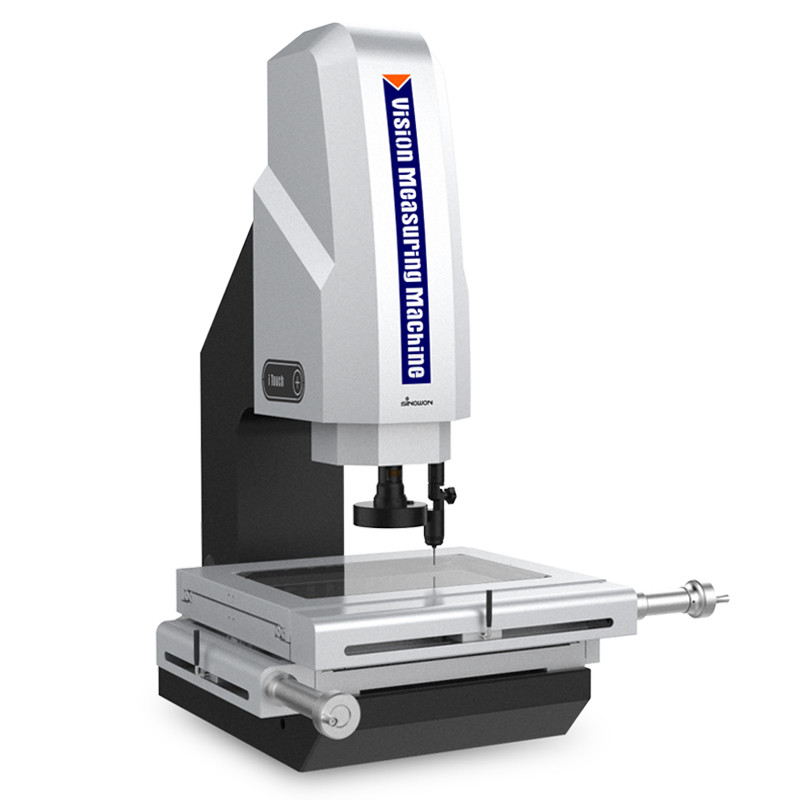

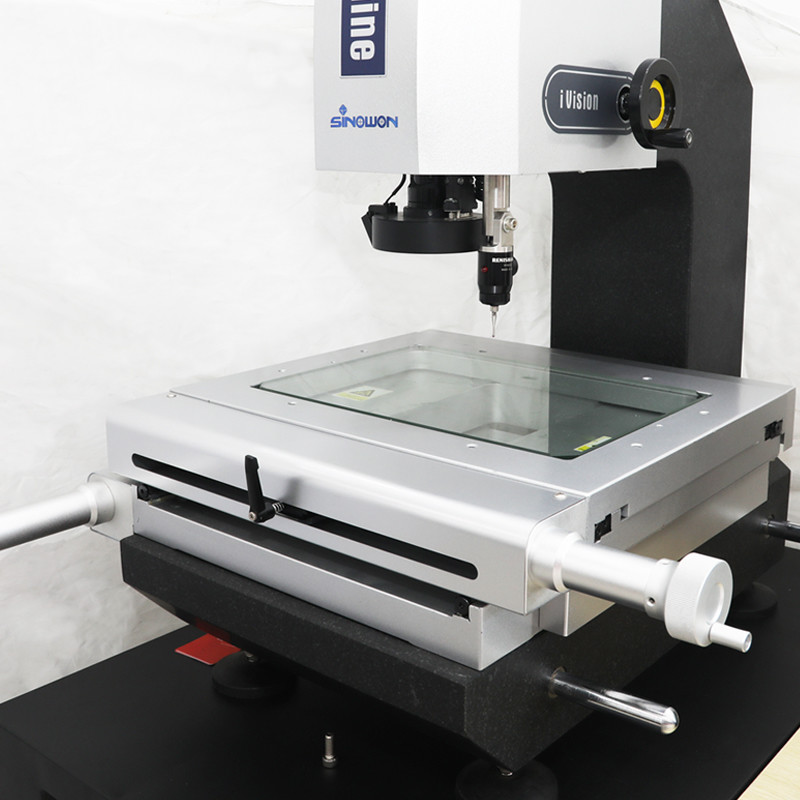

مستشعر عدسة التكبير و اتصل بمستشعر المسبار |
مستشعر عدسة التكبير ووظيفة التركيز التلقائي للمحور Z | مستشعر عدسة التكبير ومستشعر مسبار الاتصال ووظيفة التركيز التلقائي |
| التركيز التلقائي للمحور Z | بدون | بدون | مع | مع |
| اتصل بمسبار | بدون | مع | بدون | مع |
| برمجة | iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | قياس3.2 |
موديلات ومواصفات ماكينات قياس الرؤية اليدوية:
| نموذج | شفرة# | نموذج | شفرة# | نموذج | شفرة# | نموذج | شفرة# | نموذج | شفرة# |
| آي إم إس-2010أ | 521-120E | آي إم إس-2515أ | 521-120ف |
آي إم إس-3020أ |
521-120 جرام |
آي إم إس-4030أ | 521-120 هـ | آي إم إس-5040أ | 521-120ج |
| آي إم إس-2010ب | 521-220E | آي إم إس-2515ب | 521-220ف | آي إم إس-3020ب | 521-220 جرام | آي إم إس-4030ب | 521-220 هـ | آي إم إس-5040ب | 521-220ج |
| آي إم إس-2010 سي | 521-320E | آي إم إس-2515 سي | 521-320ف | آي إم إس-3020 سي | 521-320 جرام | آي إم إس-4030 سي | 521-320هـ | آي إم إس-5040 سي | 521-320ج |
| آي إم إس-2010 د | 521-420E | آي إم إس-2515د | 521-420ف | آي إم إس-3020د | 521-420 جرام | آي إم إس-4030د | 521-420هـ | آي إم إس-5040 د | 521-420ج |
| آي إم إس-6040أ | 521-120 ك | آي إم إس-6040ب | 521-220 ك | آي إم إس-6040 سي | 521-320 ك | آي إم إس-6040 د | 521-420 ك | ------ | ------ |
جدول دليل السفر لآلة قياس الرؤية اليدوية:
| السفر مم | نموذج | المحور X السفر مم | المحور Y السفر مم |
Z محور السفر القياسي مم |
المحور Z الحد الأقصى للسفر المخصص مم |
| 100x100x100 | آي إم إس-1010 | 100 | 100 | 100 | ------ |
| 200x100x200 | آي إم إس-2010 | 200 | 100 | 200 | 300 |
| 250x150x200 | آي إم إس-2515 | 250 | 150 | 200 | 300 |
| 300x200x200 | آي إم إس-3020 | 300 | 200 | 200 | 400 |
| 400x300x200 | آي إم إس-4030 | 400 | 300 | 200 | 400 |
| 500x400x200 | آي إم إس-5040 | 500 | 400 | 200 | 400 |
| 600x400x200 | آي إم إس-6040 | 600 | 400 | 200 | 400 |
آلة قياس الرؤيةالرسومات الهيكلية:
آلة قياس الرؤيةتطبيق الصناعة:
آلة القياس البصري OMM، والمعروفة أيضًا باسم آلة قياس الرؤية وآلة قياس عدم الاتصال، آلة قياس ثنائية الأبعاد، آلة قياس 2.5 الأبعاد، مع ترقية الصناعة الحديثة عالية الدقة وصناعة التصنيع الدقيقة، فهي تعتمد بصريًا غير متصل طريقة قياس الصورة لقياس سريع ودقيق. يصبح قياس الأبعاد الهندسية والتفاوتات الهندسية أمرًا لا مفر منه.
آلات القياس البصري مناسبة لجميع مجالات التطبيق لغرض قياس الإحداثيات، وتستخدم على نطاق واسع في الآلات والإلكترونيات والأدوات والأجهزة والبلاستيك وغيرها من الصناعات. مثل: القوالب، والمسامير، والمعادن، والملحقات، والمطاط، ولوحات ثنائي الفينيل متعدد الكلور، والينابيع، والأجهزة، والإلكترونيات، والبلاستيك، والطيران، والفضاء، وما إلى ذلك، فهي تتغلب على أوجه القصور في الفرجار التقليدي، والميكروميتر، وأجهزة العرض الشخصية، والتي تعد عالية - آلة قياس دقيقة وفعالة وعالية الموثوقية تدمج تقنيات معالجة الصور البصرية والميكانيكية والإلكترونية والكمبيوتر.
يتم تكبير الكائن المراد قياسه بواسطة نظام التكبير البصري. بعد أن يتم جمع ميزات الصورة بواسطة نظام كاميرا CCD ومعالجتها بواسطة خوارزميات الكمبيوتر والبرمجيات، يمكن اكتشاف الشكل المحيطي والسطحي والحجم والزاوية والموضع لمختلف الأجزاء المعقدة والدقيقة تلقائيًا. التفتيش الجزئي ومراقبة الجودة. يمكن استيراد بيانات القياس إلى AUTOCAD لتصبح رسمًا هندسيًا كاملاً، ويمكن إنشاء المستندات بتنسيق DXF وIGS وغيرها من التنسيقات، ويمكن أيضًا استيرادها إلى برامج التحليل الإحصائي WORD وEXCEL وSPC لإنشاء CPK وتقارير إحصائية متنوعة.
