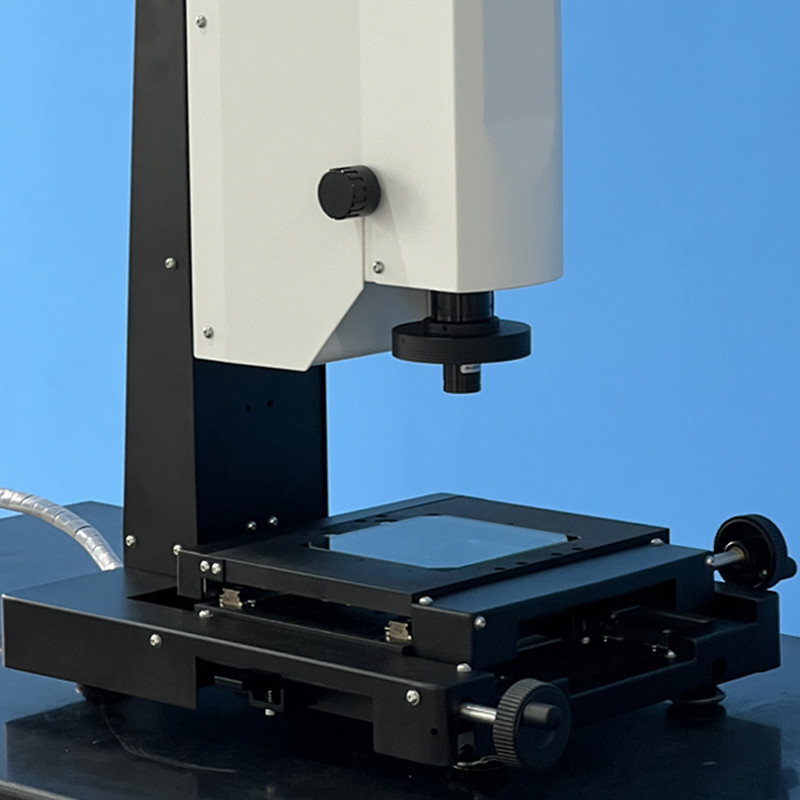

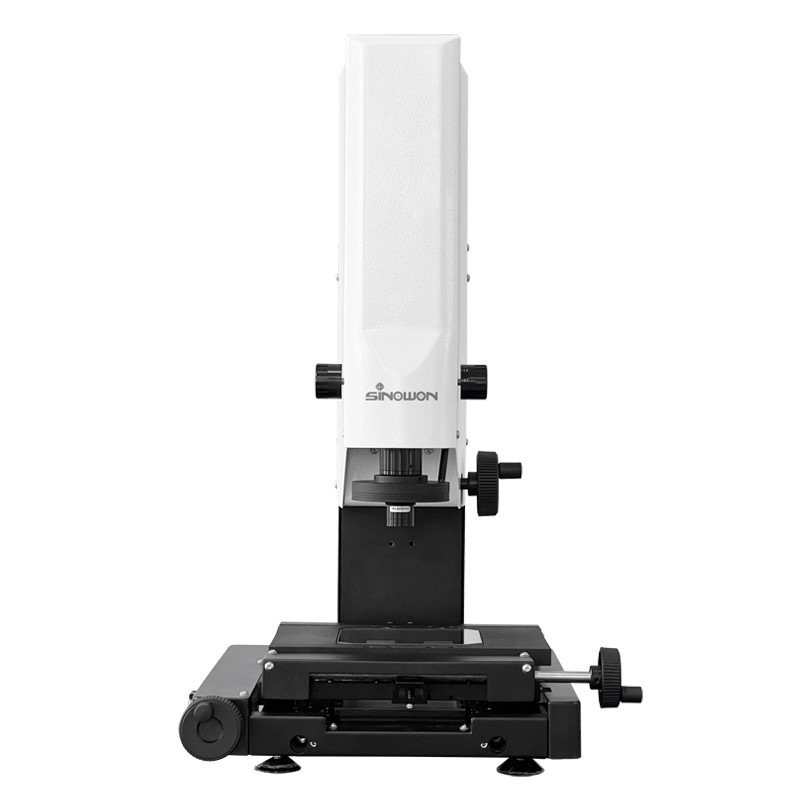

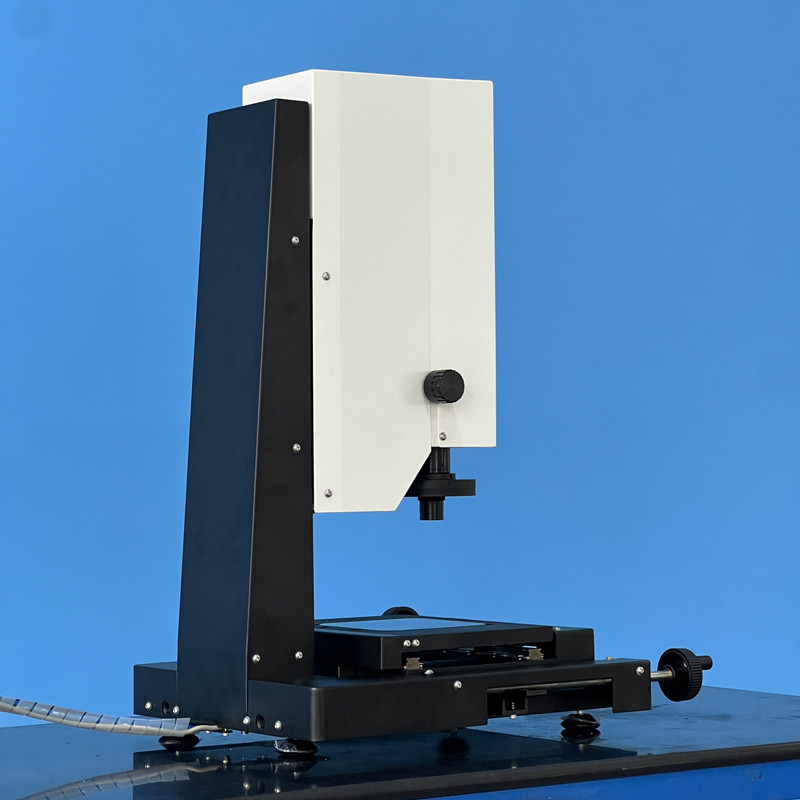

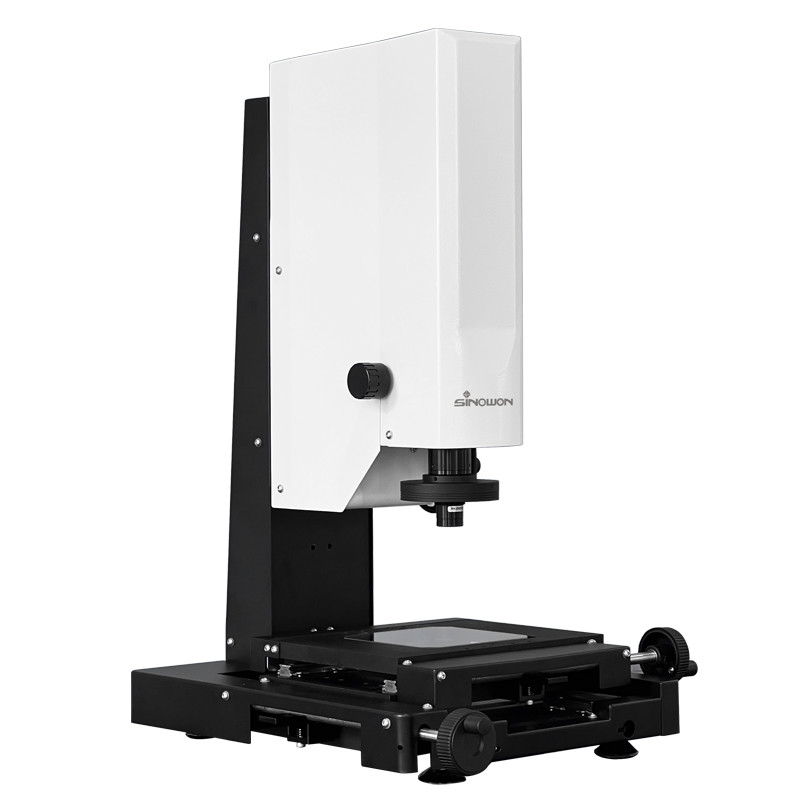

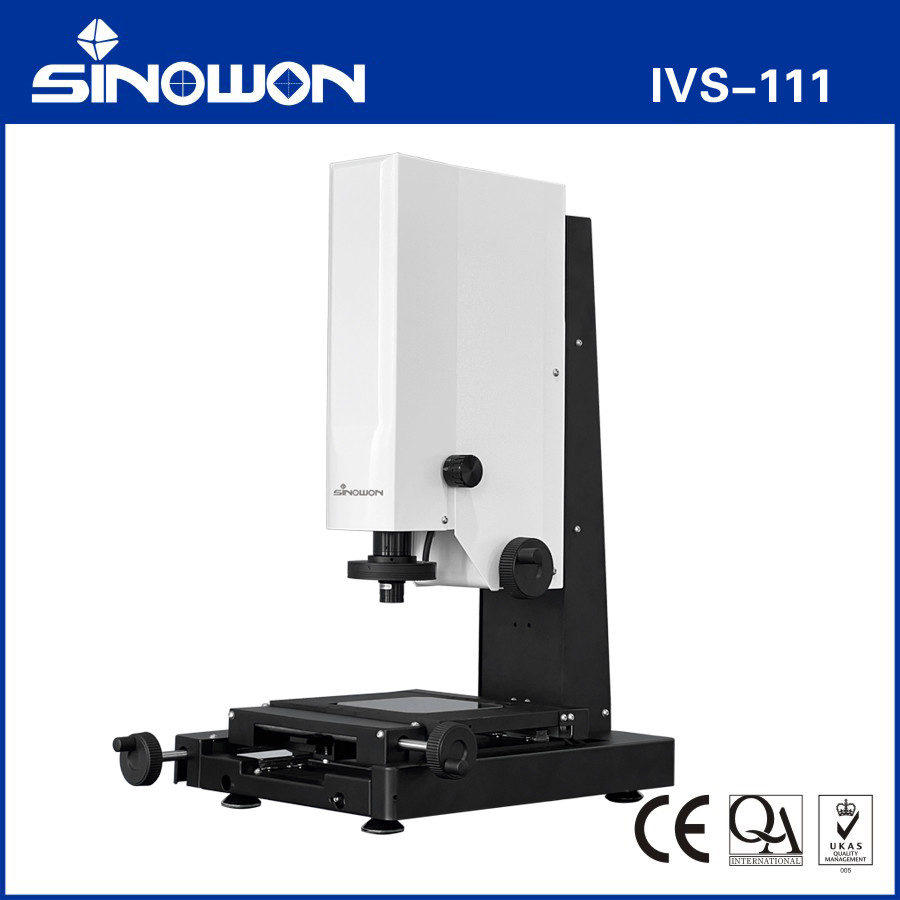

آلة قياس الرؤية الصغيرة ثنائية الأبعاد سلسلة IVS-111
خصائص المنتج:
l IVS-111 هو جيل جديد من Sinowon لنظام القياس البصري ثنائي الأبعاد المحمول لقياسات الأبعاد الهندسية؛
l اعتماد قاعدة وعمود من الألومنيوم T6 عالي الدقة لضمان استقرار ودقة الجهاز؛
l دليل متقاطع على شكل V من الدرجة P عالي الدقة، وقضيب غير قابل للانزلاق، وجهاز قفل سريع الحركة لضمان أن خطأ إرجاع منضدة العمل يقع ضمن 2um؛
l اعتماد مسطرة بصرية للأجهزة عالية الدقة ومنضدة عمل دقيقة لضمان أن دقة الجهاز تقع ضمن ≤3.0+L/200um؛
l برنامج قياس صور قوي، يمكنه إخراج تقارير الاختبار تلقائيًا بتنسيقات مثل Word و Excel و PDF و TXT و dxf وما إلى ذلك.
المواصفات الفنية:
| السلعة | آلة قياس الرؤية الصغيرة ثنائية الأبعاد | آلة القياس الفوري الصغيرة ثنائية الأبعاد |
| الموديل | IVS-111Z | IVS-111T |
| الكود # | 520-020C | 501-020C |
| منضدة العمل | (245x180) مم | (245x180) مم |
| منضدة عمل زجاجية |
(130x130) مم |
(130x130) مم |
| مسافة حركة المحور X/Y | (100*100) مم | (100*100) مم |
| دقة القياس* | E1xy≤2.0+L/200(um) | E1xy≤3.0+L/200(um) |

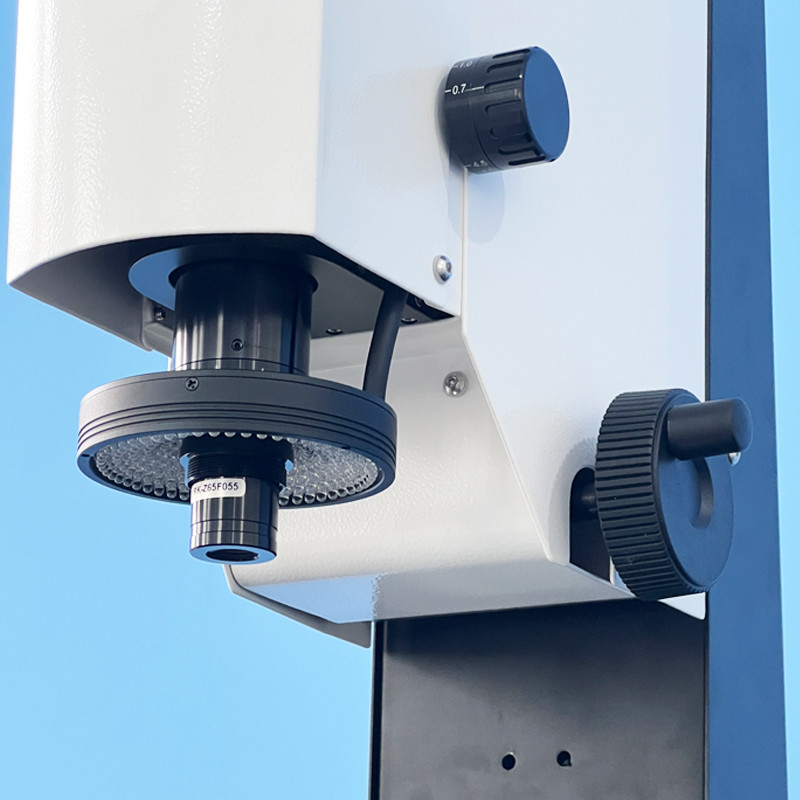

| العدسة | تكبير بصري 0.7X~4.5X | عدسة متمركزة عن بعد 0.183X (OD 80mm) |
| الكاميرا | كاميرا HD بدقة 1.6 ميجابكسل | كاميرا HD بدقة 5 ميجابكسل |
| مسافة حركة المحور Z | دليل خطي عالي الدقة، مسافة حركة فعالة 100 مم | |
| دقة المحور X/Y | الدقة: 0.5um | |
| دقة التكرار | 2um | |
| نظام محرك المحور X/Y | دليل متقاطع على شكل V عالي الدقة، وقضيب ضوئي غير قابل للانزلاق، وجهاز قفل سريع الحركة | |
| نظام الإضاءة | إضاءة LED باردة للسطح قابلة للتعديل إلى ما لا نهاية | |
| إضاءة LED متوازية للمحيط | ||
| برنامج القياس | iMeasuring 2.0 | Geomea |
| نظام التشغيل | دعم نظام التشغيل WIN 10/11-32/64 | |
| اللغة | الإنجليزية، الصينية المبسطة، الصينية التقليدية، إصدارات لغات أخرى اختيارية | |
| بيئة العمل | درجة الحرارة 20℃±2℃، تغير درجة الحرارة< 1℃/ساعة؛ الرطوبة 30%~80%RH؛ الاهتزاز 0.02g's، ≤15Hz. | |
| مزود الطاقة | AC220V/50Hz; 110V/60Hz | |
| الأبعاد (العرض × العمق × الارتفاع) | (465*395*610) مم | |
|
الوزن الصافي |
30 كجم | |
ملاحظة:
